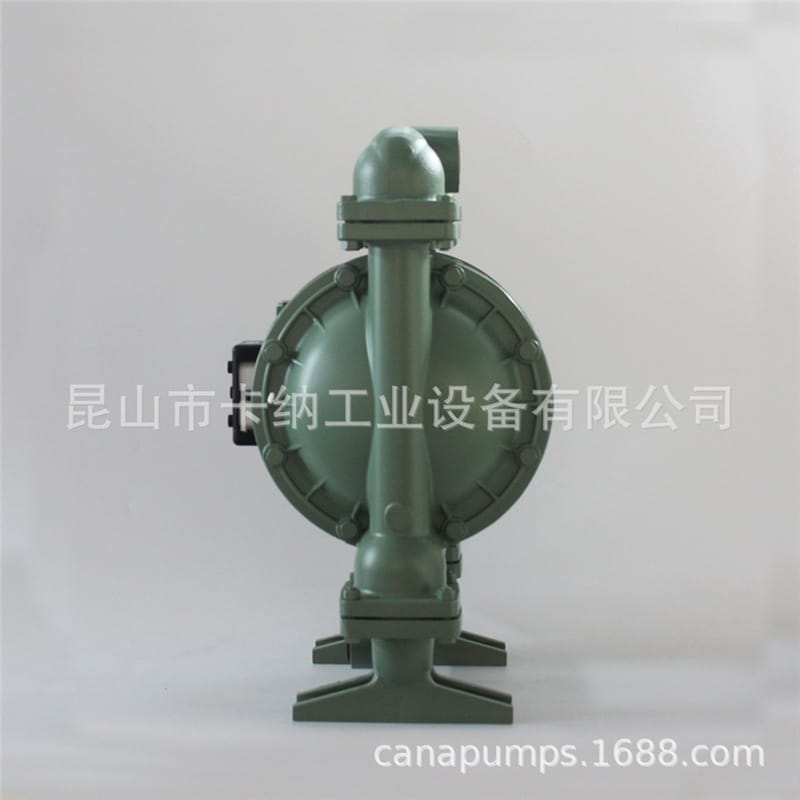

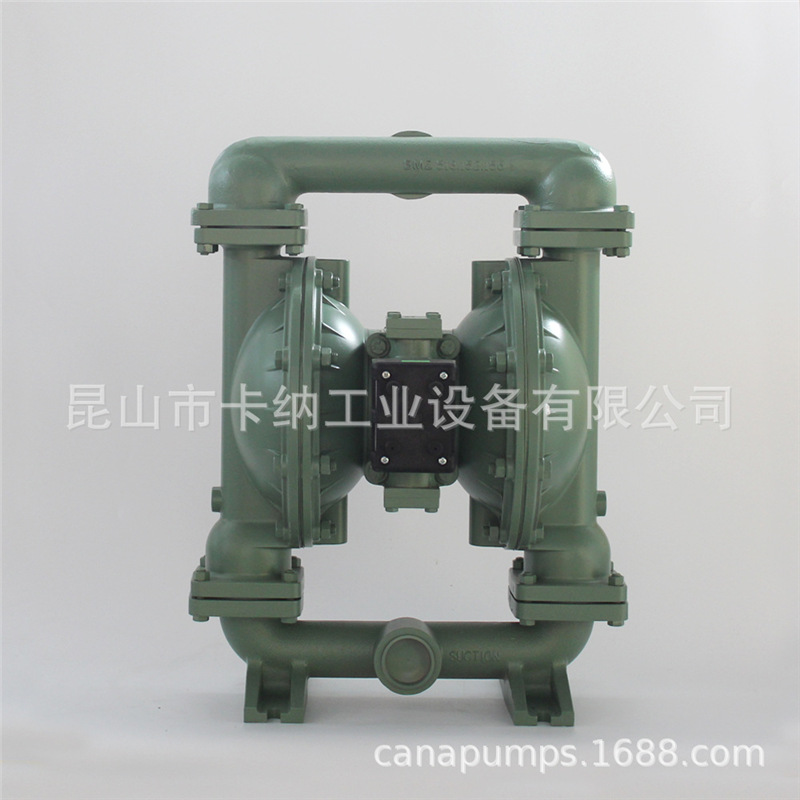

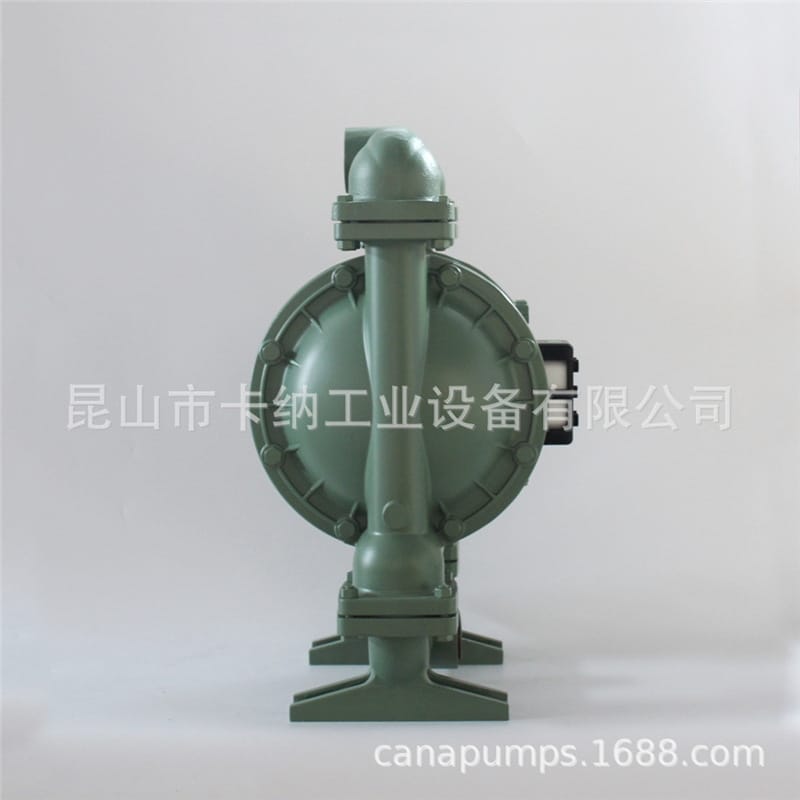

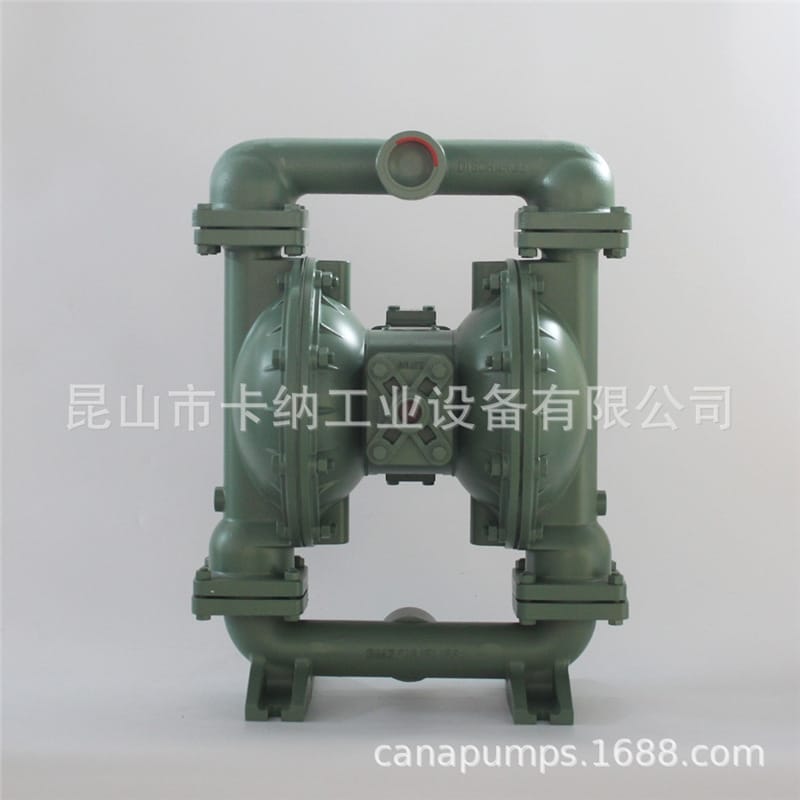

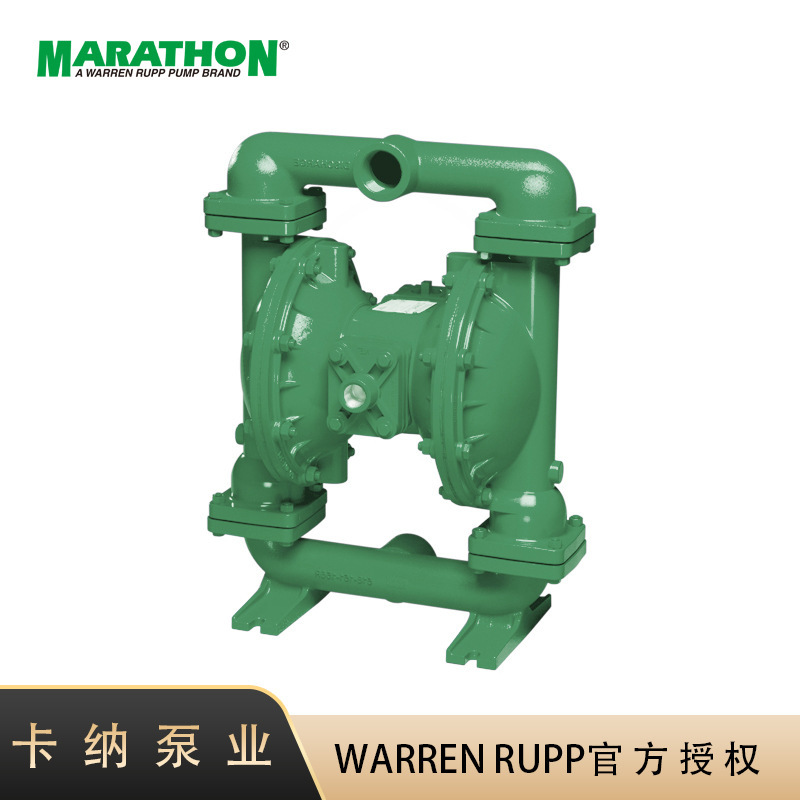

MARATHON M15B1ANWABS000 气动隔膜泵产品详解
1. 品牌背景
MARATHON 隶属于全球知名的 WARREN RUPP.INC 旗下，专注于提供高性能流体解决方案。本次介绍的型号为 M15B1ANWABS000，是一款 DN40 铝合金材质的气动隔膜泵，专为污水及复杂流体输送设计。
2. 核心特点
- 高效在线维护：独具特色的在线检修气体系统（ESADS+PLUS），仅需一把扳手、拆卸四颗螺栓，即可在五分钟内完成导向阀和主气阀的在线检修，无需拆卸管路或泵体，大幅降低运维成本。
- 运行稳定可靠：无死点连续运行设计，确保泵体运行平稳；无油润滑设计，避免介质污染。
- 强适应性与安全性：支持干运行、自吸能力强，可液下或浸没式安装；无需电源，纯气动驱动，本质安全；无机械密封，杜绝泄漏风险。
- 坚固耐用：全螺栓结构配合加粗隔膜连杆设计，能够承受严苛工况，确保长期安全可靠运行。

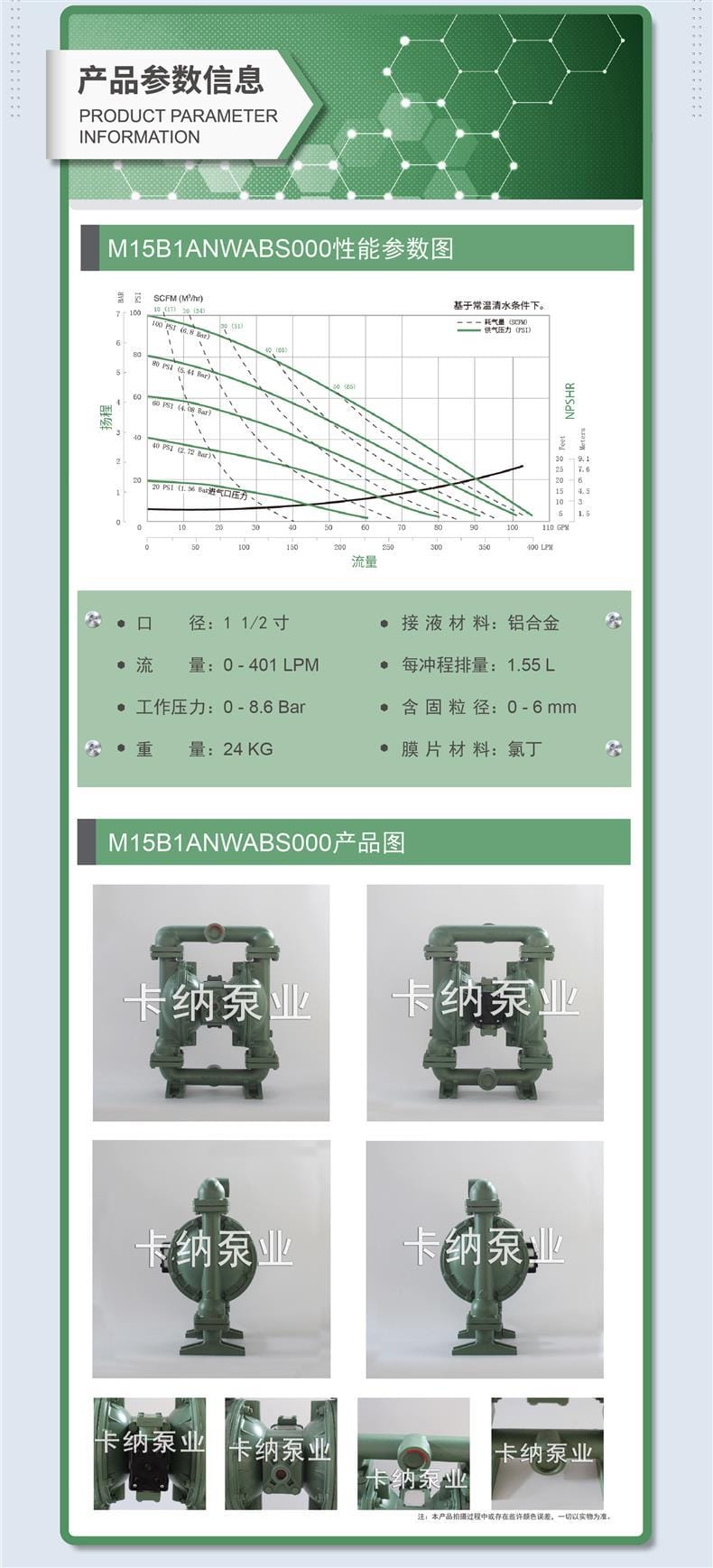

3. 技术参数
| 参数项目 |
规格指标 |
| 产品型号 |
M15B1ANWABS000 |
| 泵送口径 |
1½ 寸 (DN40) |
| 接液材料 |
铝合金 |
| 膜片材料 |
氯丁橡胶 |
| 最大流量 |
0–400 GPM (0–401 LPM) |
| 工作压力 |
0–8.6 Bar |
| 供气压力 |
20–100 PSI (1.36–6.89 Bar) |
| 每冲程排量 |
1.55 L |
| 含固粒径 |
0–6 mm |
| 设备重量 |
24 KG |
| 耗气量参考 |
10 SCFM (基于常温清水条件) |
4. 应用行业
基于其优异的耐腐蚀、耐磨损及含固颗粒输送能力，本泵广泛应用于以下领域：
- 污水处理：适用于污水、污泥及含固体颗粒流体的输送。
- 化工行业：输送腐蚀性、磨蚀性及剪切敏感介质。
- 矿业与建筑：应对高磨损矿浆及建筑泥浆输送。
- 一般工业：适用于需要自吸、干运行或无电源环境的流体转移场景。
5. 安装条件
- 气源要求：需提供清洁、干燥的压缩空气，压力范围建议在 20–100 PSI 之间，可根据实际流量需求调节。
- 管路连接：进出口口径为 1½ 寸，需确保管路密封良好，无需额外的管路保护装置即可防堵塞。
- 安装方式：支持固定式安装、液下安装或浸没式安装，无需复杂的电控装置，只需连接气源与流体管路即可。
- 空间要求：考虑到在线维护的便利性，建议泵体周围预留足够的操作空间，以便使用扳手进行阀门检修。
6. 注意事项
- 维护提示：利用在线检修功能定期维护气阀系统，可显著延长泵的使用寿命。
- 实物差异：产品图片拍摄过程中可能存在些许颜色误差，具体外观以实物为准。
- 工况匹配：虽然泵体坚固，但仍需确保输送介质的化学性质与接液材料（铝合金、氯丁橡胶）兼容。
- 压力监控：工作时请监控供气压力，避免超过最大工作压力 8.6 Bar，以确保设备安全。
