马拉松 MARATHON 气动隔膜泵产品详解 (型号：M05B1A2TABS000)
1. 品牌与产品概述
品牌背景：MARATHON 系 WARREN RUPP.INC 旗下知名品牌，专注于高品质流体输送解决方案。
产品名称：WARRENRUPP 气动隔膜泵铝合金泵
产品型号：M05B1A2TABS000
产品定位：一款坚固耐用、维护便捷且适用于多种复杂工况的小口径气动隔膜泵。
2. 核心特点
- 独家在线检修系统 (ESADS+PLUS)：采用独特的气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线检修与维护。无需拆卸管路或泵体，极大缩短停机时间，显著降低运营成本。
- 无死点连续运行：独特的气阀设计确保泵运行时无关死点，实现连续、平稳的流体输送。
- 卓越的安全性与适应性：气动驱动无需电源，本质安全，适用于易燃易爆环境；具备多种安全认证。支持干运行、液下或浸没式安装，自吸能力强。
- 广泛的介质兼容性：可输送含固体颗粒（最大 3mm）、剪切敏感介质以及腐蚀性、磨蚀性流体。无机械密封或填料密封设计，杜绝泄漏风险。
- 智能自我调节：流量和扬程可根据背压自我调节，无需复杂的电控装置；无惧管路堵塞，不需额外管路保护装置。
- 坚固耐用结构：全螺栓结构结合加粗隔膜连杆设计，确保泵体在高压及恶劣工况下依然坚固可靠。

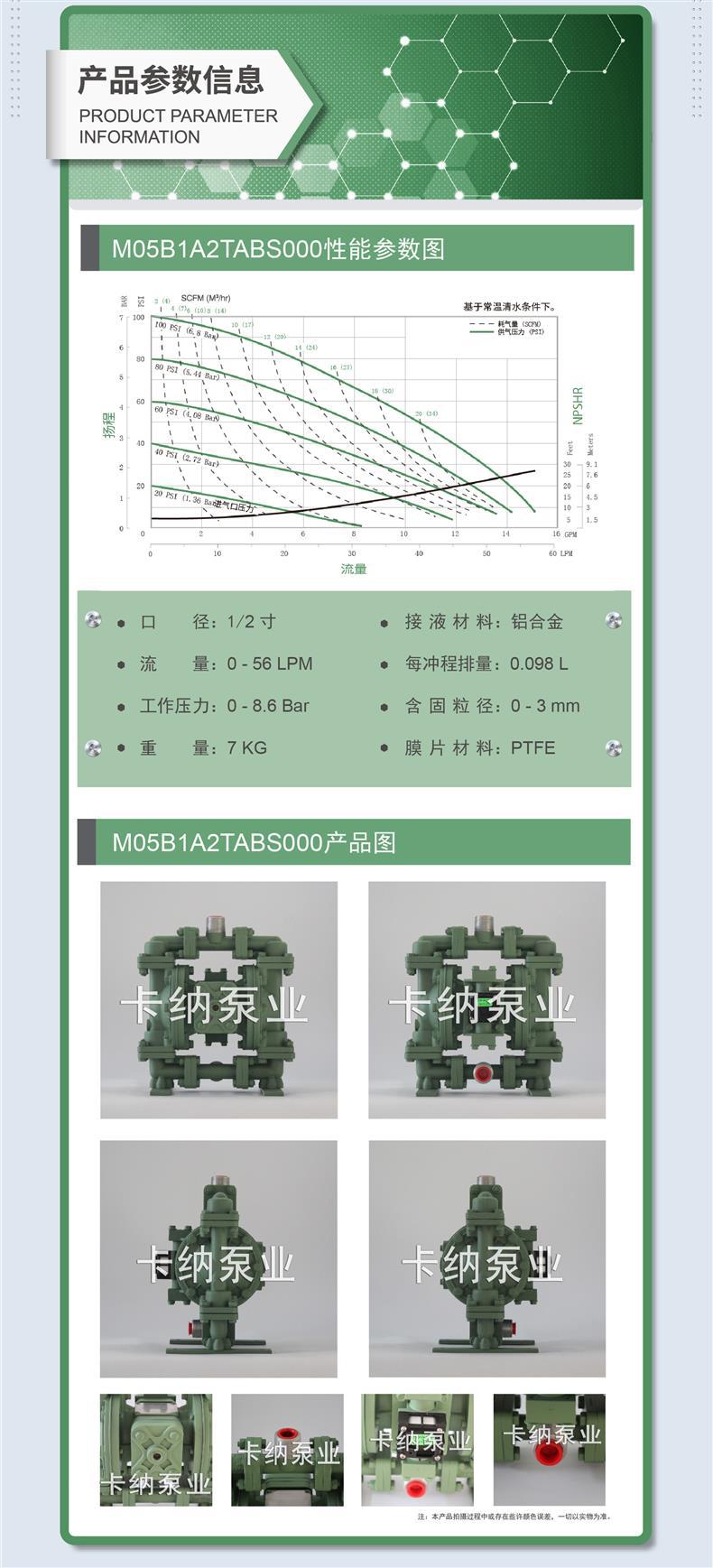

3. 技术参数
| 参数项目 |
规格指标 |
备注 |
| 进出口口径 |
1/2 寸 |
标准接口 |
| 接液材料 |
铝合金 |
轻量化且坚固 |
| 膜片材料 |
PTFE |
耐腐蚀性强 |
| 最大流量 |
0-56 LPM |
基于常温清水条件 |
| 每冲程排量 |
0.098 L |
高效输送 |
| 工作压力范围 |
0-8.6 Bar |
可调范围宽 |
| 最大含固粒径 |
0-3 mm |
可处理含颗粒流体 |
| 设备净重 |
7 KG |
便于搬运安装 |
| 空气消耗量 |
2-4 SCFM |
取决于运行压力 |
4. 应用行业
本产品凭借优异的耐腐蚀、耐磨损及干运行能力，广泛适用于以下领域：
- 化工行业：输送酸碱溶剂、油墨、涂料、树脂等腐蚀性或高粘度介质。
- 环保水处理：污水排放、污泥输送、絮凝剂及药剂添加。
- 矿业与陶瓷：输送含颗粒矿浆、釉料、磨蚀性流体及泥浆。
- general 工业制造：清洗系统、流体转移、灌装作业、机床冷却液循环。
5. 安装条件
- 气源配置：需配备清洁、干燥的压缩空气源，建议进气口加装气源三联件（过滤、减压、油雾）以延长泵体寿命。
- 基础固定：泵体应安装在坚固平整的基础上，建议使用减震垫以减少运行噪音和振动，防止管路疲劳断裂。
- 管路支撑：进出口管路应有独立支撑，避免管路重量直接作用于泵体接口；高吸程工况建议配合底阀使用。
- 静电接地：输送易燃流体时，泵体、管路及容器必须可靠接地，防止静电积聚引发危险。
- 排气位置：若进行液下或浸没式安装，必须将气源排气口引至液面以上，防止液体倒灌入气阀导致故障。
6. 注意事项
- 气压限制：进气压力严禁超过额定最大值（8.6 Bar），过高压力会导致膜片破裂或泵体损坏。
- 介质兼容性确认：虽然接液部分为铝合金及 PTFE 材质，使用前仍需确认具体介质与材料的化学兼容性，避免腐蚀风险。
- 防冻措施：在低温环境下使用，压缩空气中的水分可能结冰导致气阀冻结，建议使用干燥空气或添加防冻润滑剂。
- 颗粒大小控制：输送含固体介质时，颗粒直径不应超过 3mm，以防堵塞球阀影响密封性能。
- 定期维护检查：尽管支持在线检修，仍建议定期检查膜片磨损情况、螺栓紧固状态及球阀密封性，确保高效运行。
