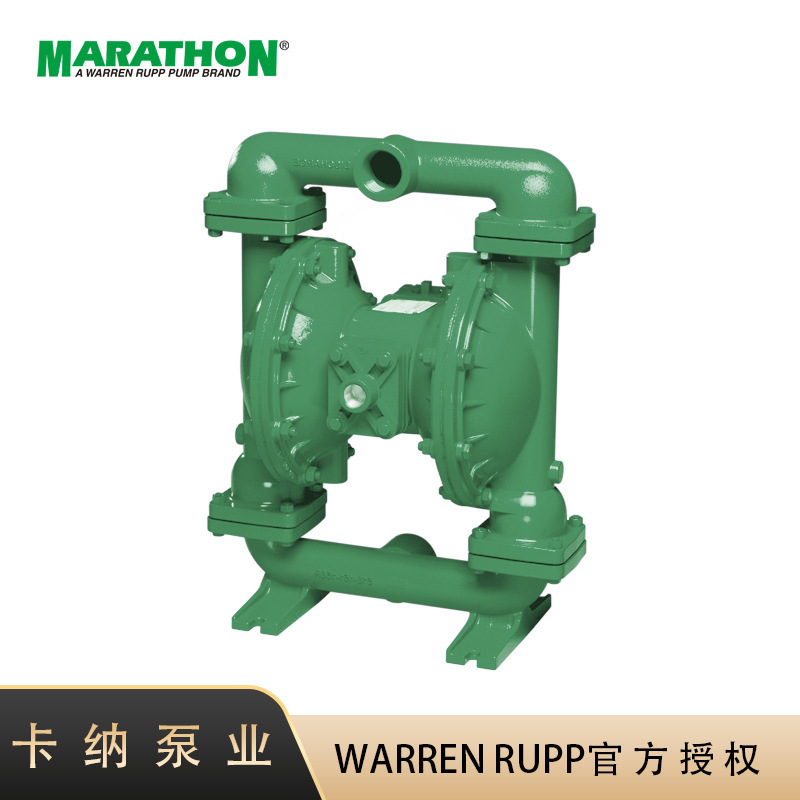

马拉松 MARATHON 气动隔膜泵 M15B1ABWABS000 产品规格书
品牌背景
MARATHON 是美国 WARREN RUPP.INC 旗下知名品牌之一，专注于高品质气动隔膜泵的研发与制造，以其卓越的性能和可靠性在工业流体输送领域享有盛誉。
核心特点
- 高效在线维护 (ESADS+PLUS)：独具特色的在线检修气体分配系统，仅需一把扳手、拆卸四颗螺栓，五分钟内即可完成导向阀和主气阀的在线检修和维护。无需拆卸管路或泵体，保证极少的维修时间，大幅度节约运营成本。
- 运行稳定可靠：独特的气阀设计保证泵运行时无关死点，实现无死点连续送行；全螺栓结构加粗隔膜连杆设计，确保泵体坚固耐用，安全可靠。
- 安全节能驱动：无需电源，采用气动驱动，无火花风险；无机械或填料密封，无油润滑，维护成本极低，适合多种安全认证环境。
- 介质适应性强：可输送含固体颗粒（最大粒径 6mm）、剪切敏感介质及腐蚀性或磨蚀性流体；自吸能力强，支持干运行及液下浸没式安装。
- 智能自我调节：流量和扬程可自我调节，无需复杂的电控装置；无惧管路堵塞，不需管路保护装置。

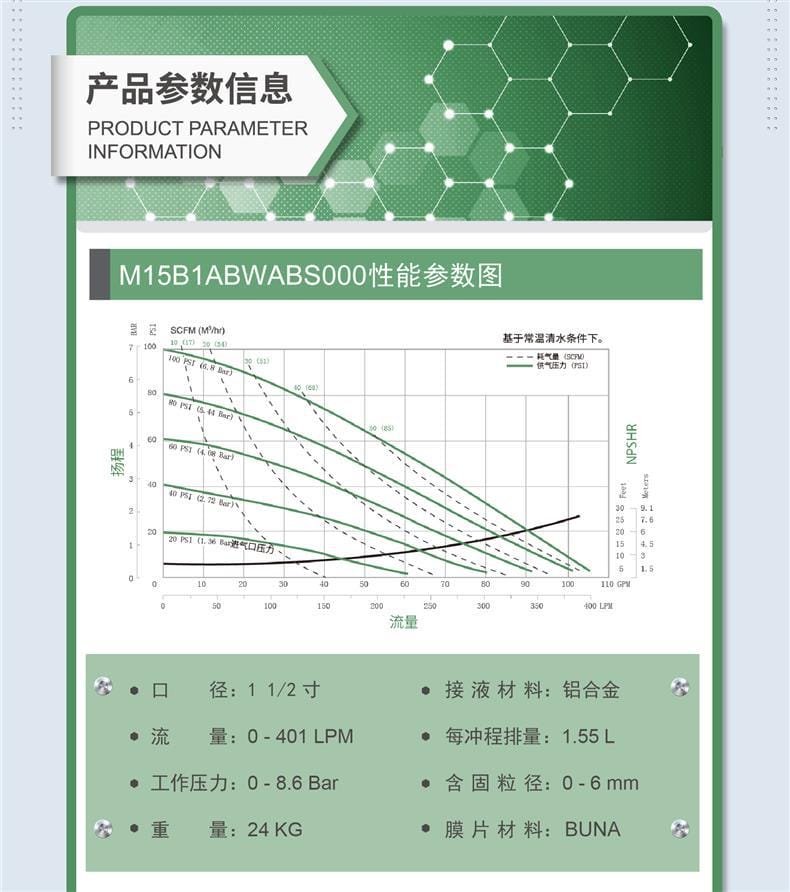

技术参数
| 参数项 |
规格指标 |
| 产品型号 |
M15B1ABWABS000 |
| 泵送结构 |
气动隔膜泵 |
| 接液材料 |
铝合金 |
| 膜片材料 |
BUNA (丁腈橡胶) |
| 进出口径 |
1 1/2 寸 |
| 最大流量 |
0-401 LPM |
| 每冲程排量 |
1.55 L |
| 工作压力 |
0-8.6 Bar |
| 最大含固粒径 |
0-6mm |
| 设备重量 |
24 KG |
| 供气压力范围 |
20-100 PSI (1.36-6.8 Bar) |
应用行业
凭借其耐腐蚀、耐磨损及处理含固流体的能力，本泵广泛应用于以下行业：
- 化工行业：输送腐蚀性酸碱溶剂、油漆、涂料。
- 矿业与陶瓷：输送矿浆、陶瓷浆料等高磨损介质。
- 水处理与环保：污水处理、污泥输送、添加剂投加。
- 制药与食品：输送剪切敏感介质（需确认符合特定卫生标准）。
- 通用制造：胶水、研磨剂、废水排放。
安装条件
- 气源要求：需配备洁净、干燥的压缩空气源，建议加装空气三联件（过滤、减压、油雾）以保护气阀系统，延长使用寿命。
- 管路连接：进出口管路口径应不小于泵进出口径（1 1/2 寸），管路支撑应独立，避免应力作用于泵体导致泄漏或损坏。
- 安装位置：可水平安装或液下浸没安装；若用于自吸，需确保吸入管路密封良好，防止漏气影响自吸性能。
- 空间预留：周围需预留足够空间以便进行在线维护操作（拆卸四颗螺栓及气阀检修）。
注意事项
- 材料兼容性：使用前请务必确认丁腈橡胶（BUNA）膜片及铝合金泵体与所输送介质的化学兼容性，防止腐蚀或溶胀。
- 气压调节：供气压力不得超过额定最大值（8.6 Bar），以免损坏隔膜或导致性能异常及安全隐患。
- 排气处理：气动泵排气口可能含有少量输送介质，建议将排气口引至安全区域或加装消声器/收集装置，避免污染环境。
- 定期维护：虽支持在线维护，仍建议定期检查隔膜状态及螺栓紧固情况，以防泄漏。

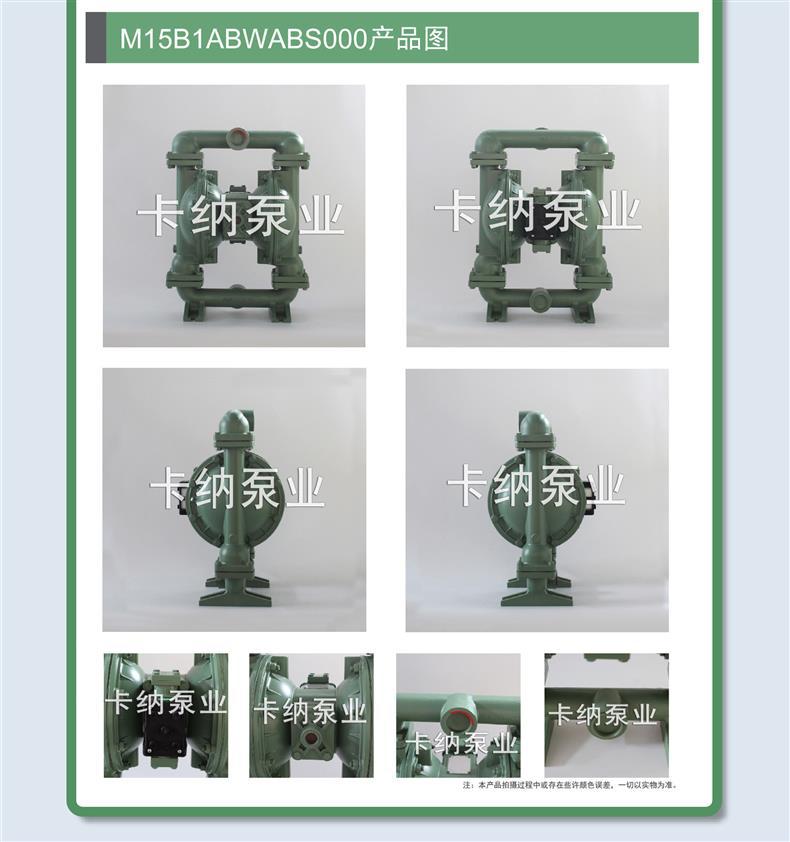

- 实物差异：产品拍摄过程中可能存在些许颜色误差，一切以实物为准。
