马拉松 MARATHON 气动隔膜泵 M1FB1ABWABS000 产品规格书
1. 品牌背景

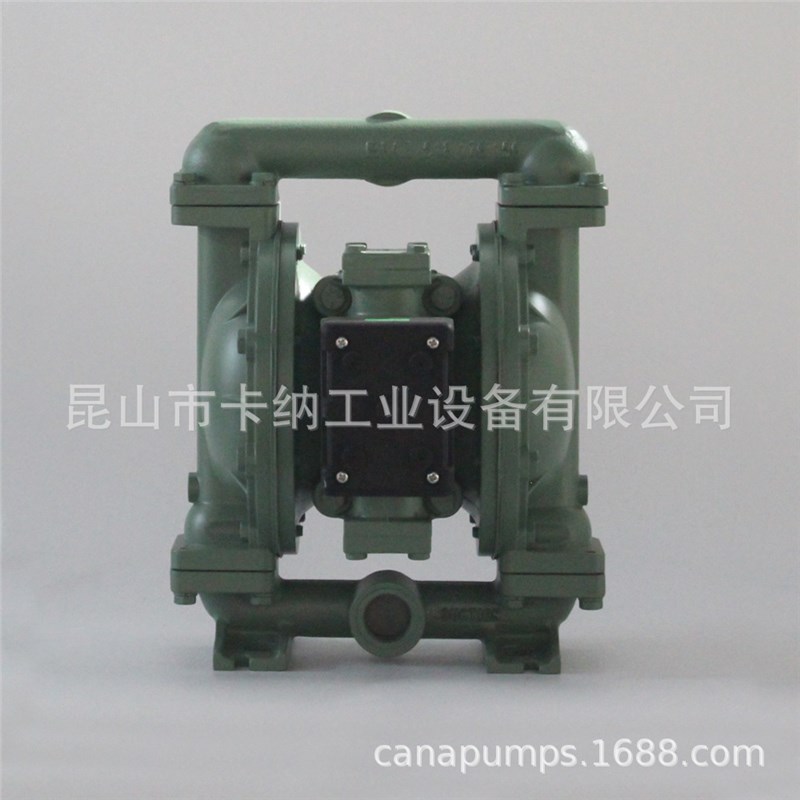

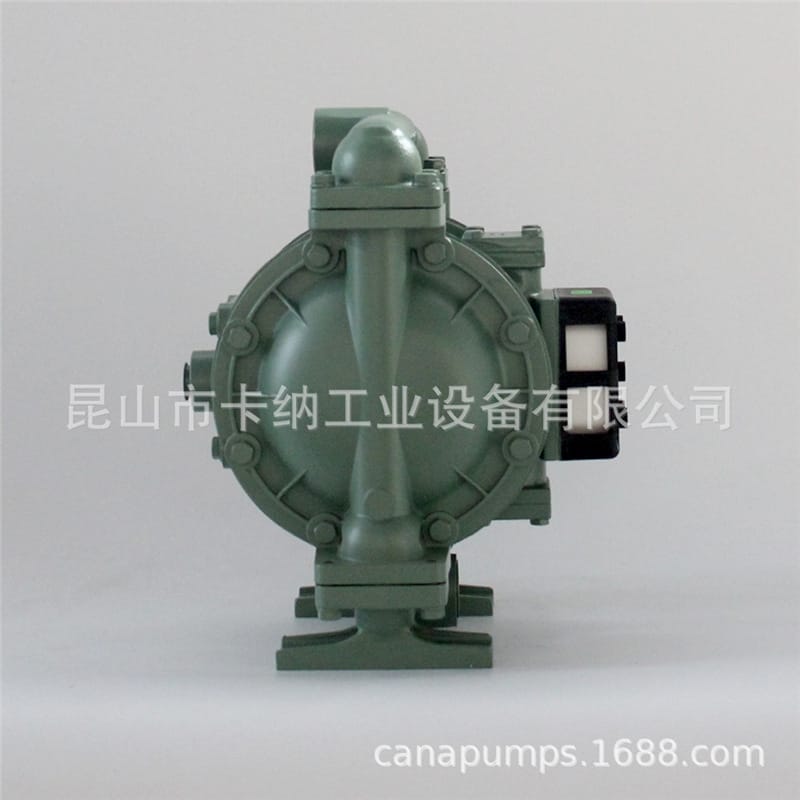

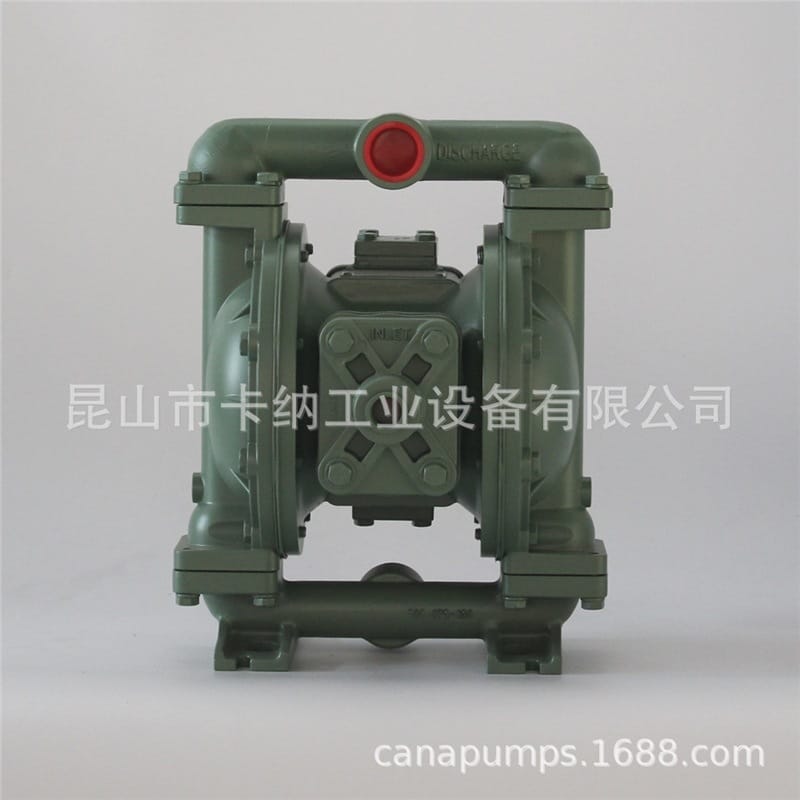

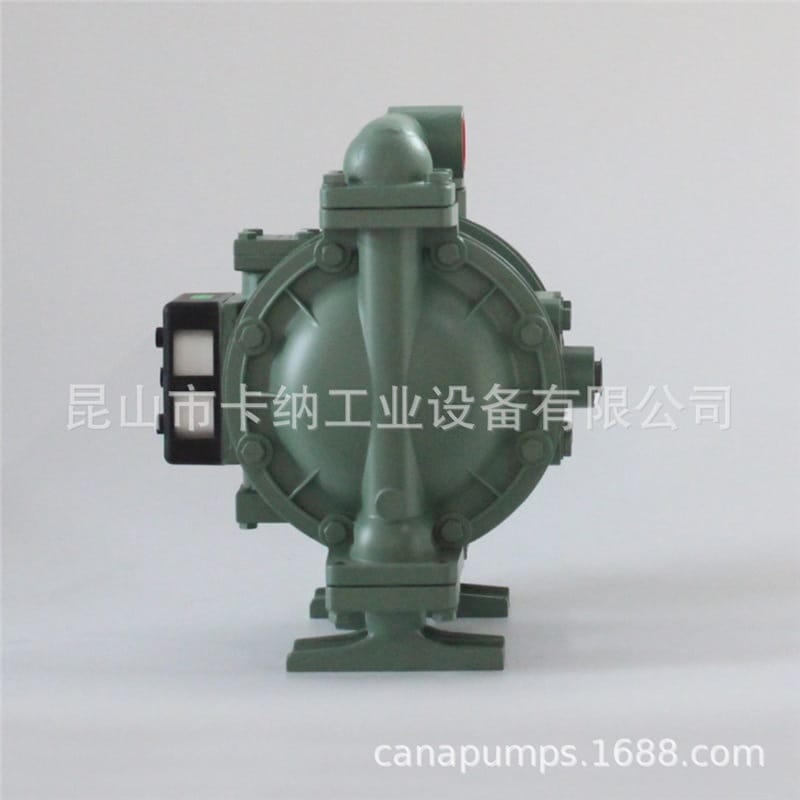

MARATHON 是美国 WARREN RUPP INC. 旗下知名品牌之一，专注于提供高性能气动隔膜泵解决方案。本产品由卡纳泵业提供，实物为准，拍摄可能存在些许颜色误差。
2. 核心特点
- 在线检修技术 (ESADS+PLUS)：独具特色的在线检修气体分配系统，仅需一把扳手、拆卸四颗螺栓，无需拆管路或泵体，即可在 5 分钟内完成导向阀和主气阀的维护，大幅节约运营成本。
- 无死点连续运行：独特的气阀设计保证泵运行时无关死点，运行平稳，支持自吸能力强及干运行。
- 安全可靠：无需电源，纯气动驱动，无机械或填料密封，无火花风险，具备各种安全认证，可液下或浸没式安装。
- 广泛介质适应性：可输送含固体颗粒流体、剪切敏感介质、腐蚀性或磨蚀性流体，无惧管路堵塞，不需管路保护装置。
- 智能调节：流量和扬程可自我调节，不需复杂的电控装置。
- 结构坚固：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固耐用。

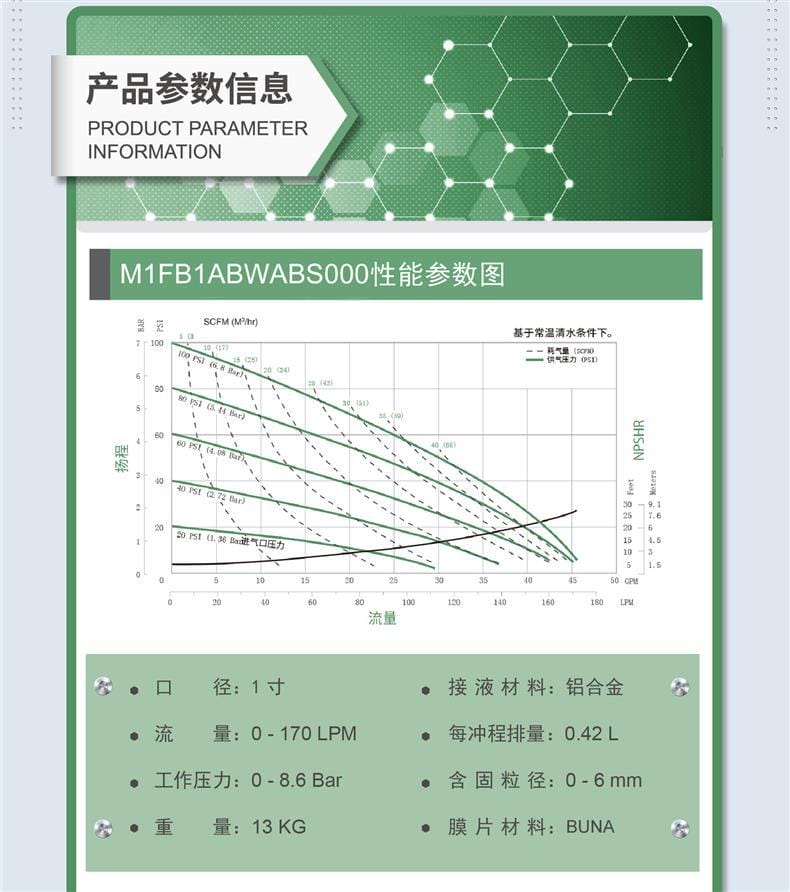

3. 技术参数
| 参数项目 |
规格指标 |
| 产品型号 |
M1FB1ABWABS000 |
| 泵送口径 |
1 寸 |
| 接液材料 |
铝合金 |
| 膜片材料 |
BUNA (丁腈橡胶) |
| 最大流量 |
0 - 170 LPM |
| 每冲程排量 |
0.42 L |
| 工作压力范围 |
0 - 8.6 Bar |
| 最大含固粒径 |
0 - 6 mm |
| 产品重量 |
13 KG |
| 驱动方式 |
气动 |
4. 应用行业
基于产品特性，本泵广泛适用于以下行业：
- 化工行业：输送腐蚀性、磨蚀性及剪切敏感化学介质。
- 环保水处理：处理含固体颗粒的污水、污泥及废水。
- 涂装与印刷：输送油漆、油墨等粘稠介质。
- 矿业与陶瓷：输送含颗粒矿浆、釉料等磨蚀性流体。
- 一般工业传输：各类液体的安全转移及排空作业。
5. 安装条件
- 气源要求：需配备洁净的压缩空气源，进气压力需控制在额定工作压力范围内（0-8.6 Bar），建议安装空气三联件以调节压力和过滤水分。
- 安装位置：支持水平安装、垂直安装，亦支持液下或浸没式安装（需确保气路排气通畅）。
- 管路连接：进出口管路需牢固支撑，避免管路重量直接作用于泵体，建议安装柔性接头以减少振动传递。
- 排气处理：气动泵 exhaust 口建议安装消声器，以降低噪音污染。
- 基础固定：尽管运行平稳，建议将泵固定在稳固的基础上以防止位移。
6. 注意事项
- 介质兼容性：使用前请确认输送介质与接液材料（铝合金）及膜片材料（丁腈橡胶）的化学兼容性。
- 颗粒限制：输送含固体颗粒流体时，颗粒直径不得超过 6mm，以免堵塞泵腔。
| 气源压力：严禁超压使用，供气压力过高可能导致泵体损坏或性能异常。
- 维护保养：利用在线检修优势，定期检查气阀状态，建议每运行一定周期后进行预防性维护。
- 免责声明：产品图片仅供参考，颜色可能存在误差，一切以实物为准。
- 性能基准：流量及耗气量参数基于常温清水条件下测试，实际性能可能因介质粘度、密度及工况不同而有所变化。
