MARATHON M05B1A2TANS000 气动隔膜泵产品详解
产品概述

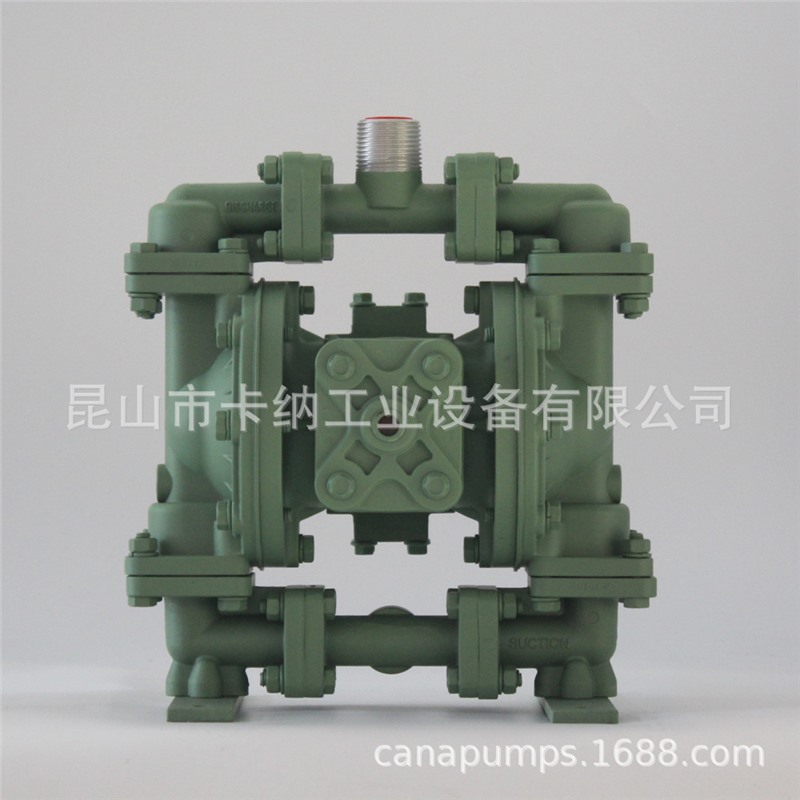

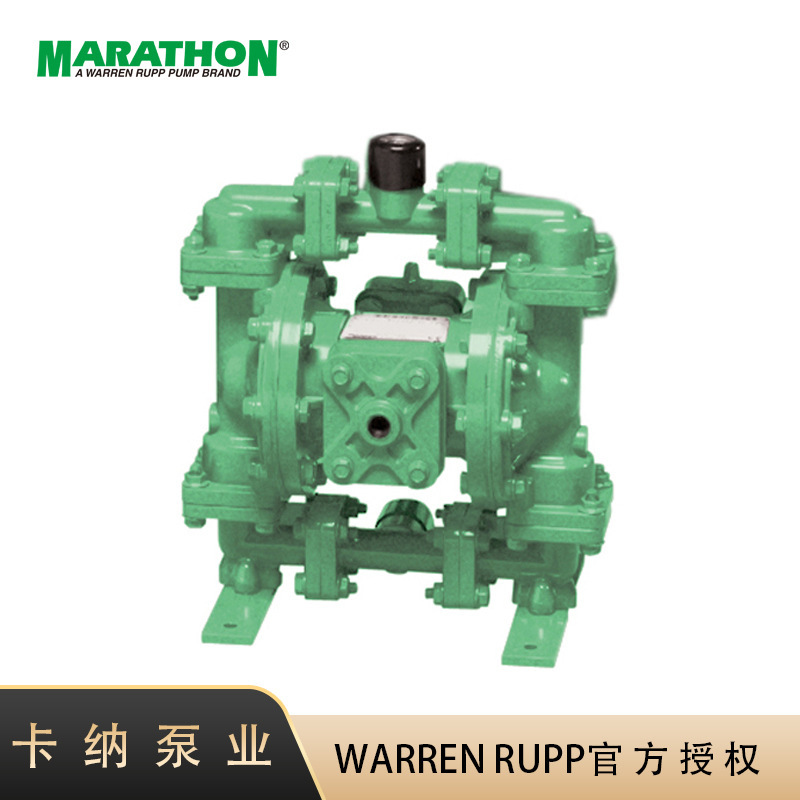

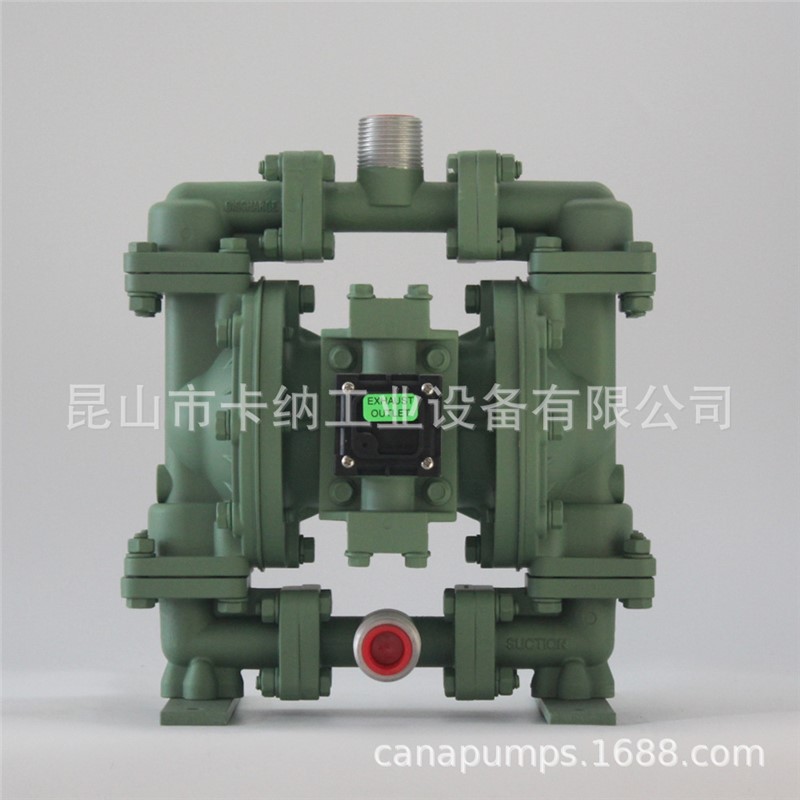

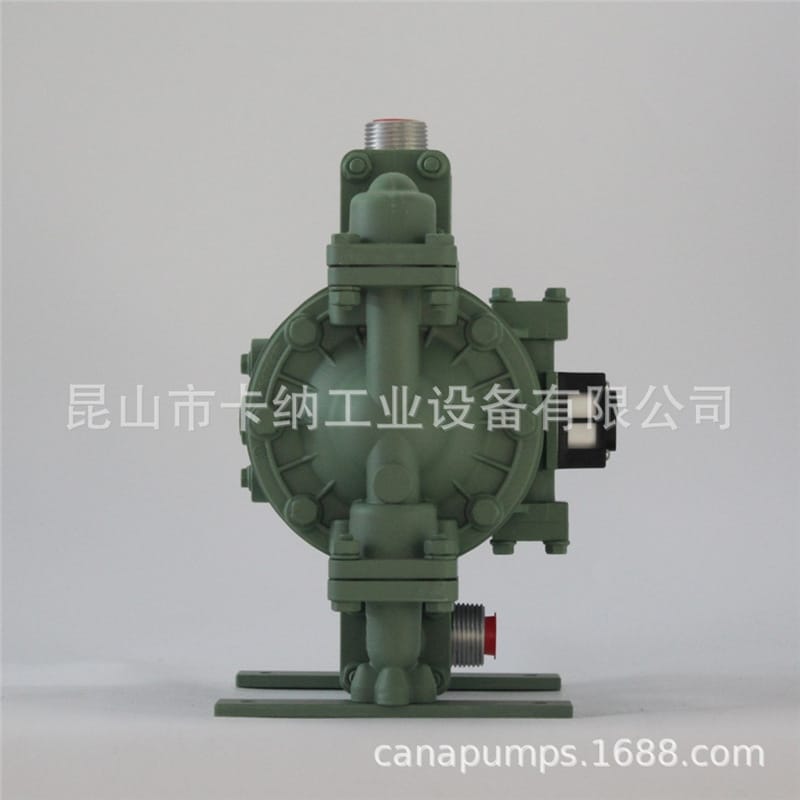

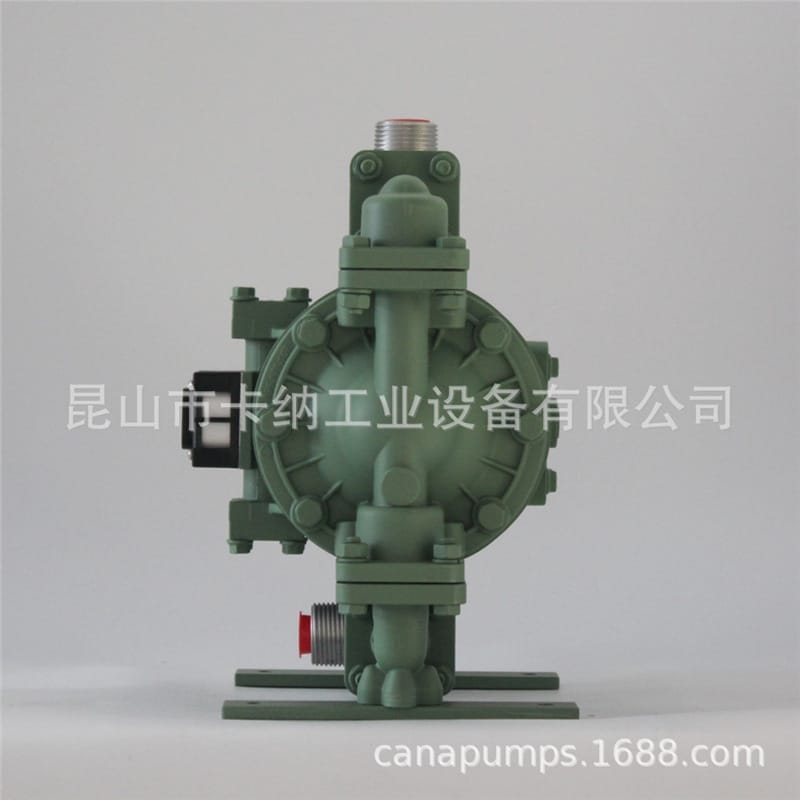

MARATHON 隶属于 WARREN RUPP.INC 旗下品牌，本款型号为 M05B1A2TANS000 的铝合金气动隔膜泵，专为高效、可靠的流体输送设计，兼具耐用性与维护便捷性。
核心特点
- 独家在线检修系统 (ESADS+PLUS)：独具特色的交叉孔式气体分配系统，支持在线检修。仅需一把扳手、拆卸四颗螺栓，五分钟内即可完成导向阀和主气阀的维护，无需拆卸管路或泵体，大幅降低运营成本。
- 无死点连续运行：独特的气阀设计确保泵运行时无关死点，实现无死点连续运行，运行平稳。
- 高效维护与耐用性：无机械或填料密封，维护成本极低；全螺栓结构加加粗隔膜连杆设计，确保坚固耐用，安全可靠。
- 广泛介质适应性：可输送含固体颗粒（最大粒径 3mm）、剪切敏感介质、有腐蚀性或磨蚀性的流体。
- 安全便捷驱动：无需电源，气动驱动，安全可靠；流量和扬程自我调节，不需复杂电控装置。
- 卓越运行性能：自吸能力强，可干运行；支持液下或浸没式安装；无惧管路堵塞，不需管路保护装置。
- 无油润滑：采用无油润滑设计，避免介质污染。

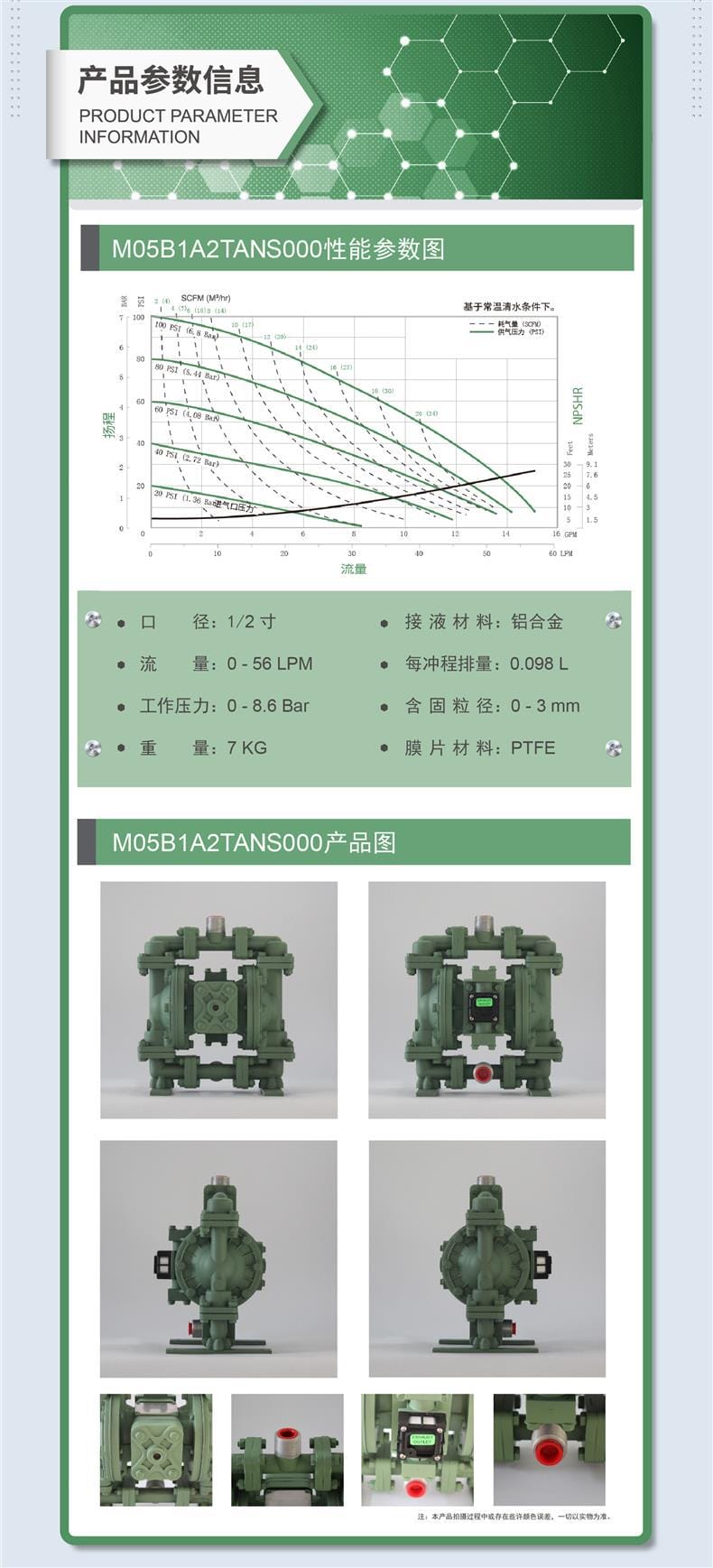

技术参数
| 参数项目 |
规格指标 |
| 品牌 |
MARATHON (Warren Rupp) |
| 型号 |
M05B1A2TANS000 |
| 口径 |
1/2 寸 |
| 接液材料 |
铝合金 |
| 膜片材料 |
PTFE |
| 最大流量 |
0-56 LPM |
| 每冲程排量 |
0.098 L |
| 工作压力 |
0-8.6 Bar |
| 最大进气压力 |
100 PSI (6.8 Bar) |
| 含固粒径 |
0-3 mm |
| 设备重量 |
7 KG |
| 润滑方式 |
无油润滑 |
应用行业
基于其耐腐蚀、可输送含固颗粒及剪切敏感介质的特性，本产品广泛应用于以下行业：
- 化工行业：输送腐蚀性化学品、溶剂。
- 水处理与环保：输送污水、含杂质流体。
- 涂装行业：输送油漆、涂料等剪切敏感介质。
- 陶瓷与矿业：输送含固体颗粒的浆料。
- 一般工业：需要自吸、干运行或无电源环境的流体转移。
安装条件
- 气源要求：需配备洁净的压缩空气源，进气压力不得超过 100 PSI (6.8 Bar)，建议安装空气三联件以调节压力和过滤水分。
- 管路连接：进出口口径为 1/2 寸，管路支撑应独立，避免管路重量直接作用于泵体。
- 接地保护：由于输送可能产生静电的流体，泵体及管路系统需可靠接地。
- 安装位置：支持水平安装或液下浸没式安装，若用于浸没式，需确认材料兼容性及排气通畅。
- 空间预留：考虑到在线检修需求，泵体周围需预留足够空间以便使用扳手操作四颗螺栓。
注意事项
- 压力限制：严禁超过最大进气压力（100 PSI）运行，以免损坏泵体或膜片。
- 材料兼容性：虽然接液部分为铝合金和 PTFE，但在输送强腐蚀性介质前，务必确认介质与材料的兼容性。
- 防冻措施：在低温环境下使用时，需注意压缩空气中的水分可能结冰导致气阀故障，建议使用干燥空气或防冻装置。
- 定期维护：尽管支持在线检修，仍建议定期检查膜片磨损情况，利用 ESADS 系统及时更换气阀组件。
- 实物确认：产品拍摄可能存在颜色误差，具体外观及细节请以实物为准。
