MARATHON M30B1AGTABS000 气动隔膜泵产品说明书
1. 品牌概况
MARATHON 是美国 WARREN RUPP.INC 旗下知名品牌，专注于高品质气动隔膜泵的研发与制造，以其卓越的性能和可靠性在工业流体处理领域享有盛誉。
2. 核心特点
- 在线检修系统 (ESADS+PLUS)：独具特色的气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线检修与维护，无需拆卸管路或泵体，大幅降低运营成本。
- 无死点连续运行：独特的气阀设计，确保泵运行时无关死点，实现连续稳定送行。
- 强适应性与自吸能力：可输送含固体颗粒（最大 9.65mm）、剪切敏感介质、腐蚀性或磨蚀性流体；自吸能力强，支持干运行。
- 安全可靠：无机械或填料密封，无泄漏风险；无需电源，气动驱动；流量和扬程自我调节，无需复杂电控；支持液下或浸没式安装。
- 坚固耐用：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固耐用。
- 高效节能：升级后的 M30 标准型金属球阀泵运营成本降低最高达 67%。

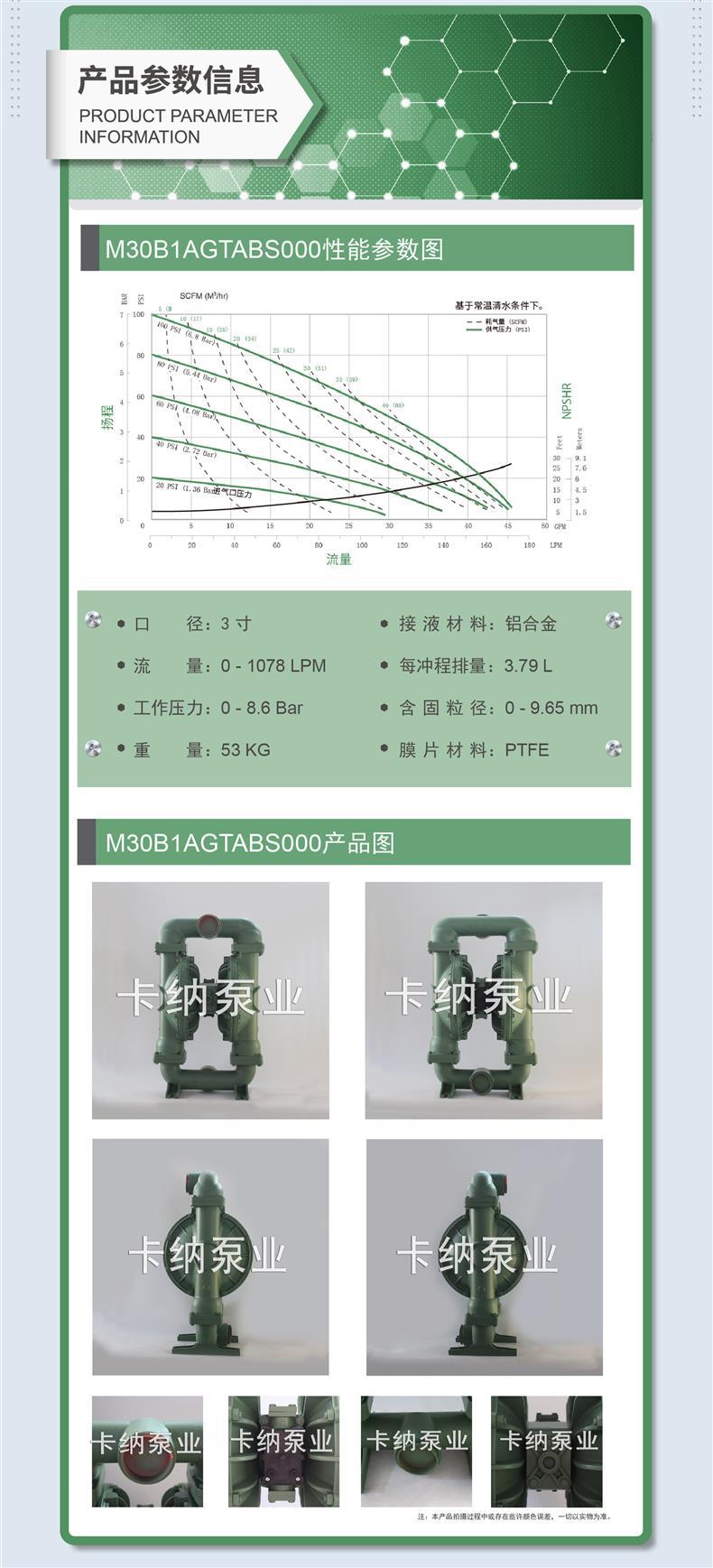

3. 技术参数
| 参数项目 |
规格指标 |
| 产品型号 |
M30B1AGTABS000 |
| 口径尺寸 |
3 寸 |
| 接液材料 |
铝合金 |
| 最大流量 |
0-1078 LPM |
| 每冲程排量 |
3.79 L |
| 工作压力 |
0-8.6 Bar |
| 含固粒径 |
0-9.65 mm |
| 膜片材料 |
PTFE |
| 设备重量 |
53 KG |
| 测试条件 |
基于常温清水条件 |
4. 应用行业
凭借其耐腐蚀、耐磨损及处理含固体颗粒流体的能力，本产品广泛应用于以下行业：
- 化学加工与制药行业（腐蚀性流体输送）
- 矿业与冶金行业（矿浆、磨蚀性介质）
- 水处理与环保行业（污水、污泥）
- 陶瓷与涂料行业（高粘度、剪切敏感介质）
- 一般工业流体传输
5. 安装条件
- 气源要求：需提供清洁、干燥的压缩空气，压力范围需匹配泵的工作压力（0-8.6 Bar）。
- 管路连接：进出口管道应支撑牢固，避免管道重量直接作用于泵体，建议采用柔性接头以减少振动传递。
- 接地保护：由于泵体为铝合金材质且输送流体可能产生静电，安装时必须确保泵体可靠接地，防止静电积聚。
- 安装位置：可水平安装，支持液下或浸没式安装（需确认密封件兼容性）；确保周围空间便于进行在线检修操作。
- 固定方式：建议使用减震垫或螺栓固定底座，确保运行平稳。
6. 注意事项
- 参数基准：所有性能参数均基于常温清水条件下测试，实际输送不同介质时流量和压力可能会有所变化。

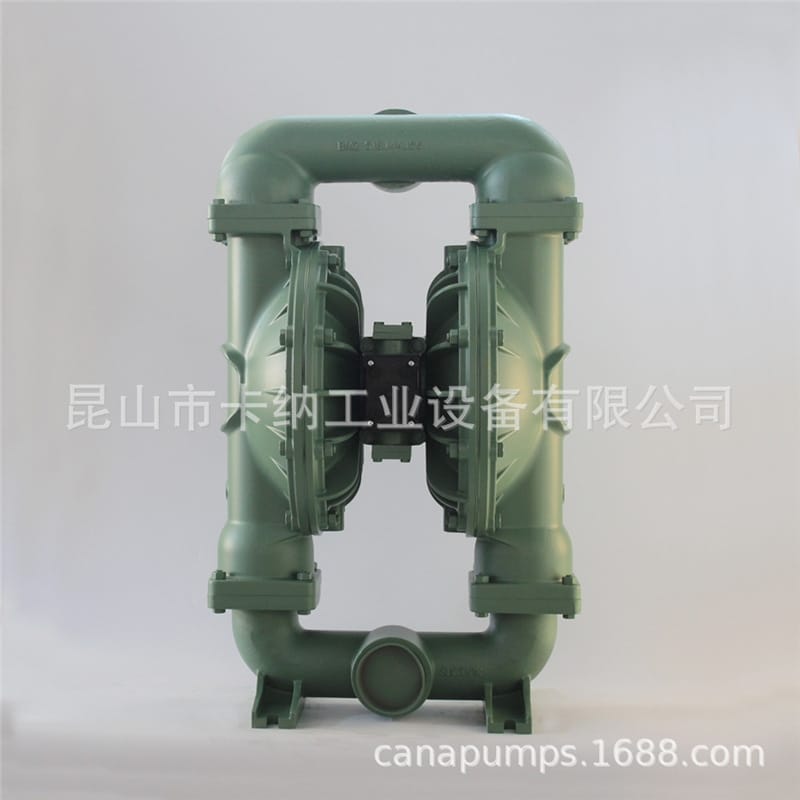

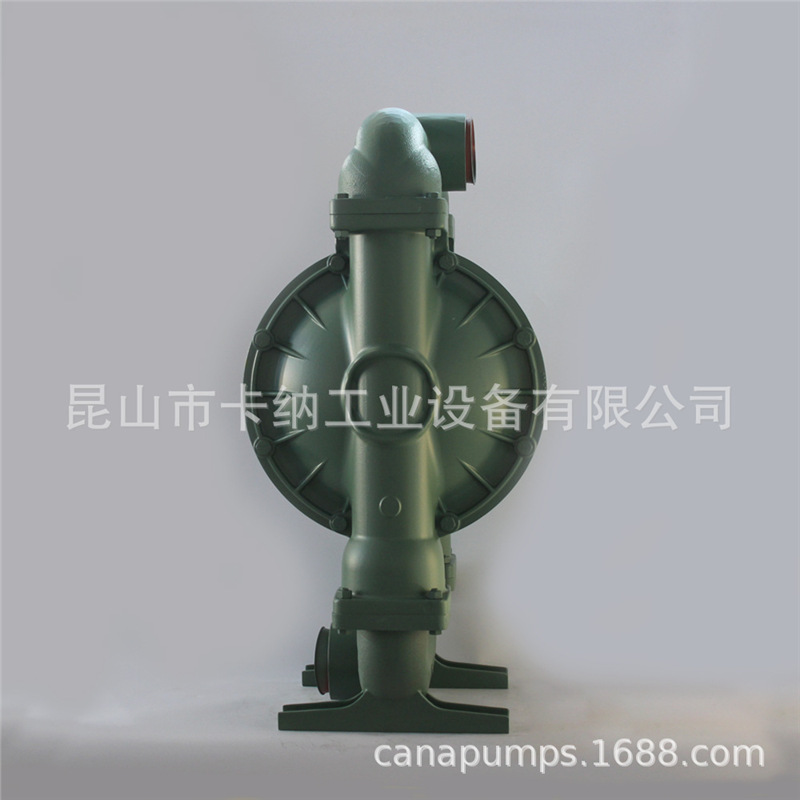

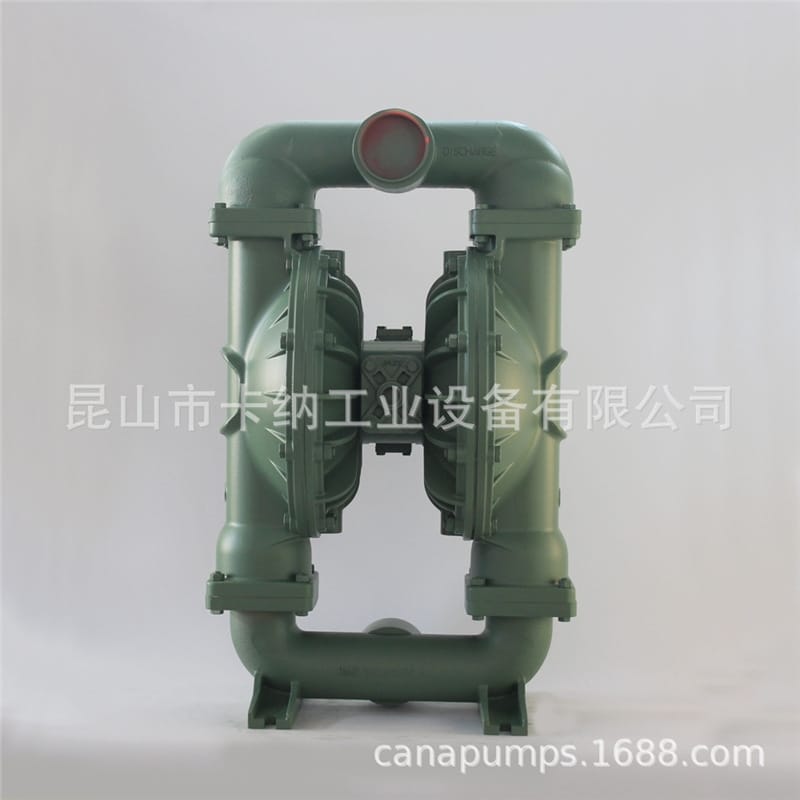

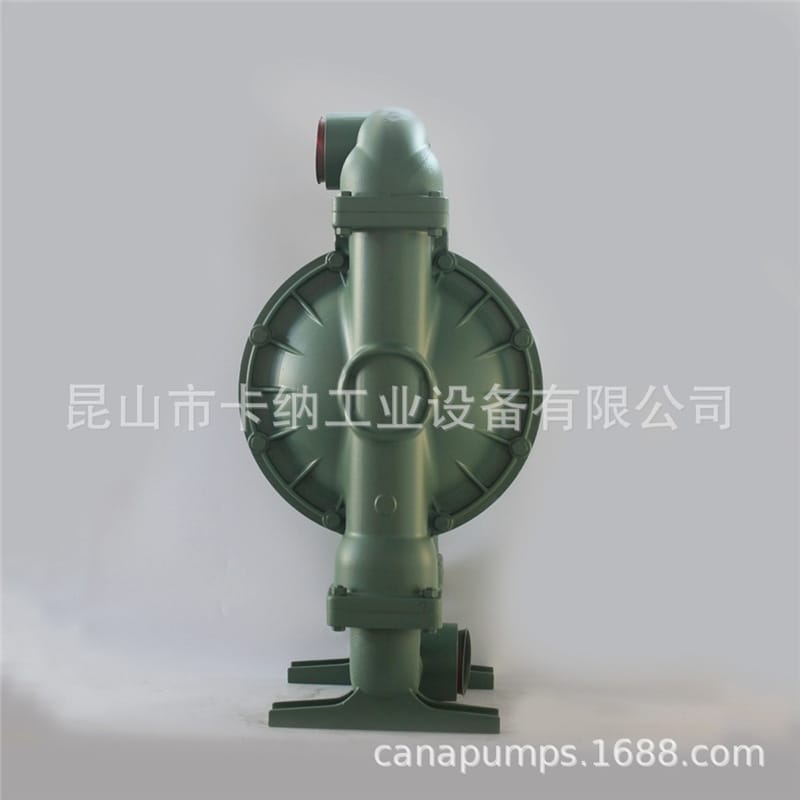

- 实物差异：产品图片仅供参考，拍摄过程中可能存在些许颜色误差，一切以实物为准。
- 维护安全：在进行任何检修维护前，务必切断气源并释放泵内压力。
- 防冻措施：在寒冷环境下使用时，需注意气路防冻及泵体保护。
- 配件匹配：建议使用原厂配件进行维护，以确保泵的性能和使用寿命。
