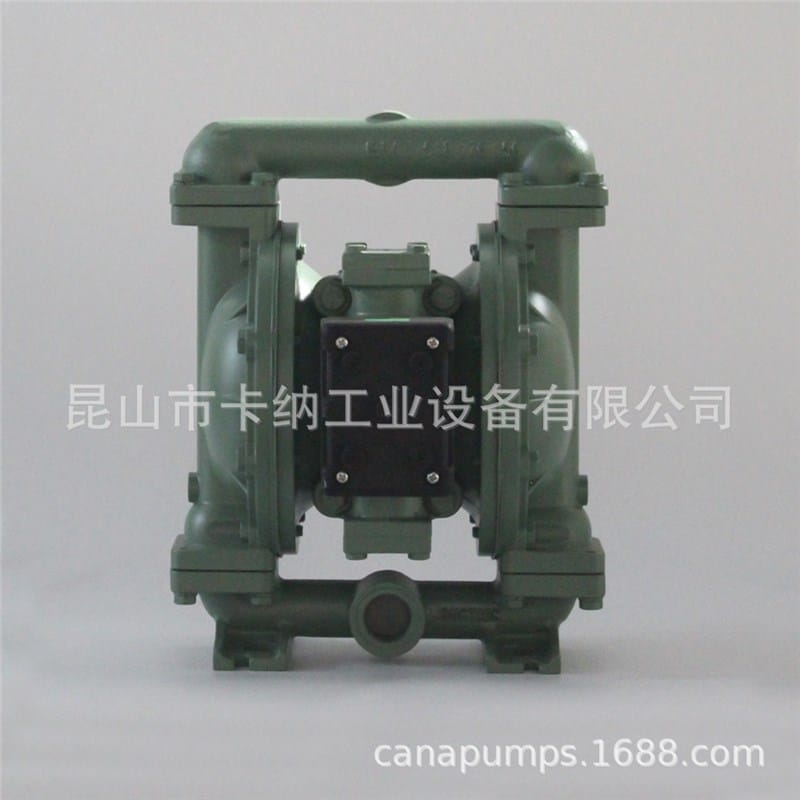

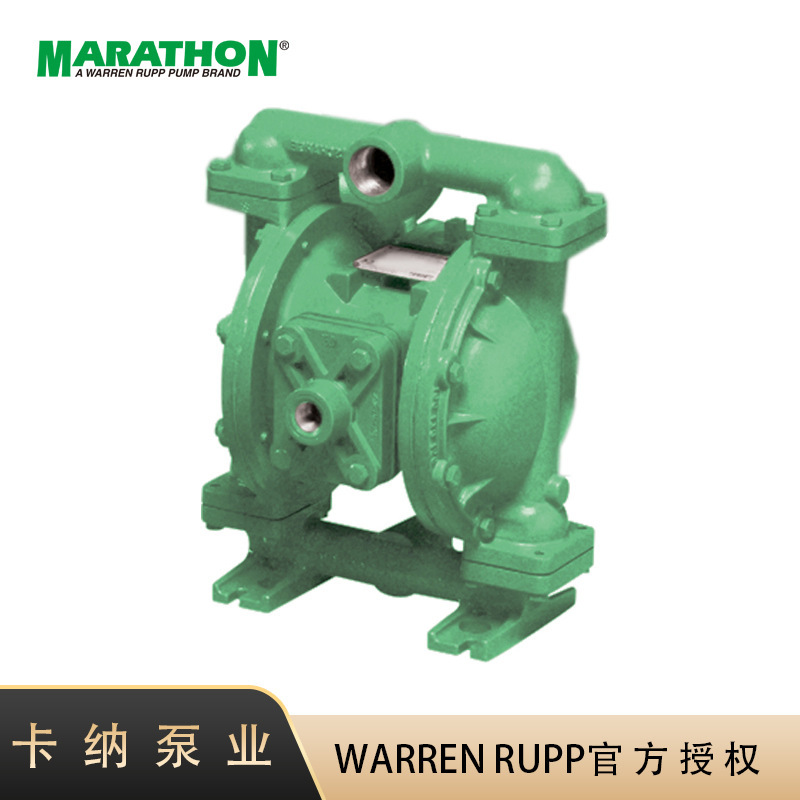

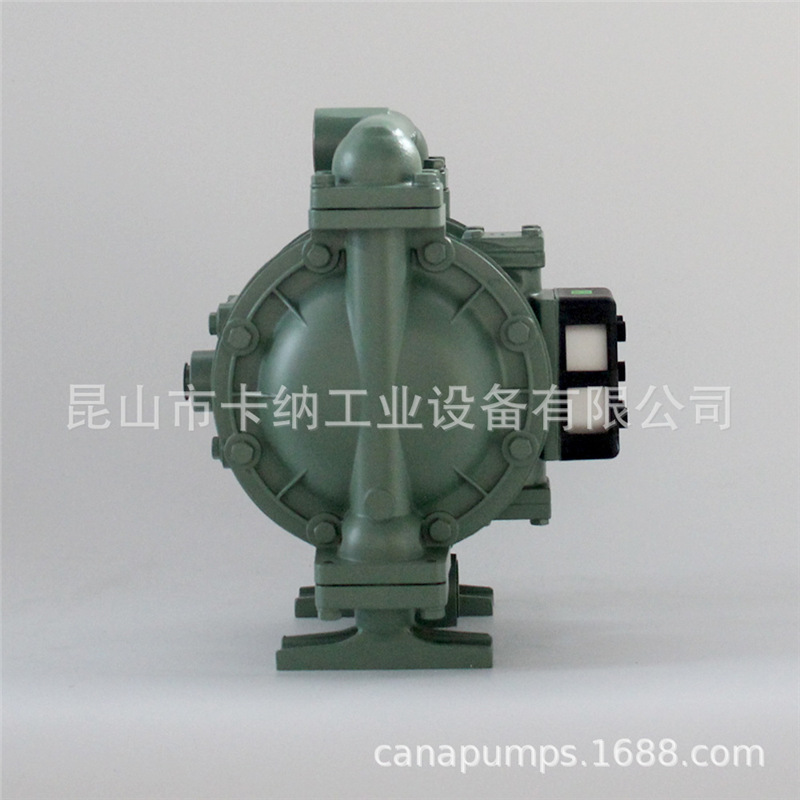

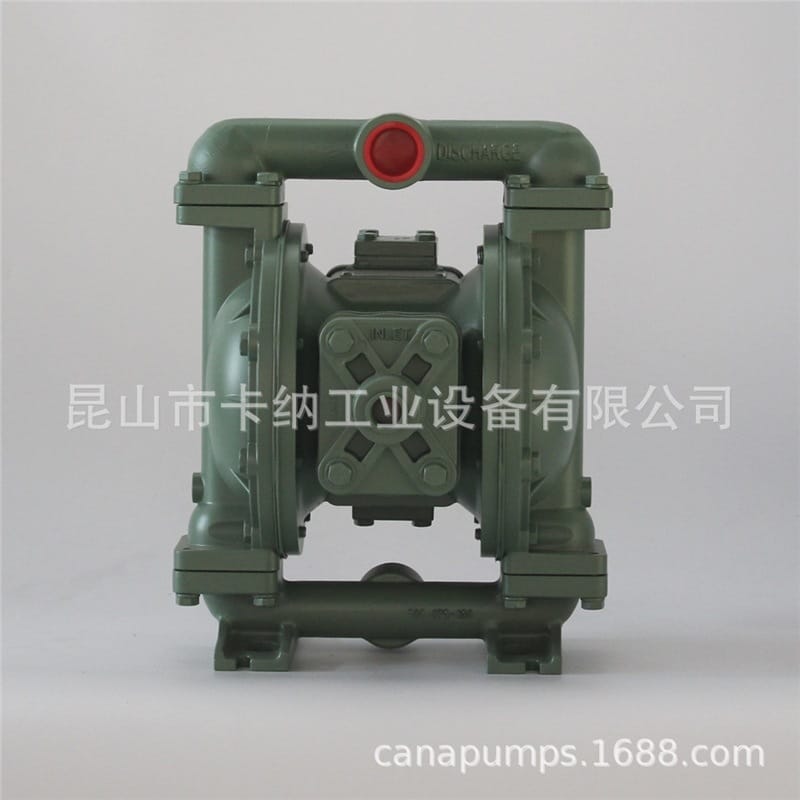

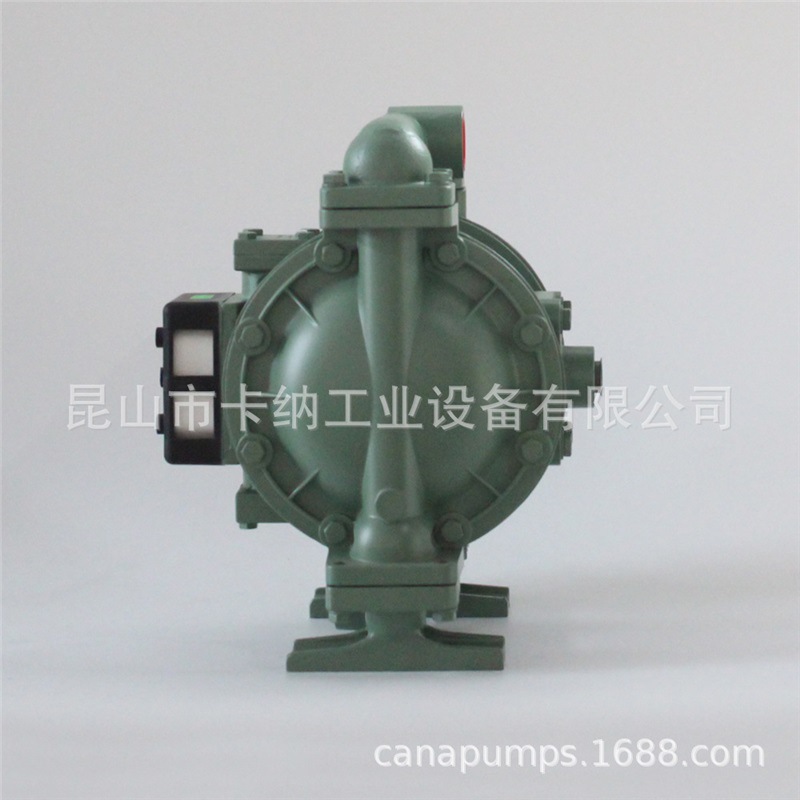

MARATHON 气动隔膜泵产品详解 (型号：M1FB1ANWANS000)
1. 产品概述
品牌：MARATHON (美国 WARREN RUPP INC. 旗下品牌)
名称：MARATHON 马拉松气动隔膜泵 金属 1 寸 DN25 铝合金
型号：M1FB1ANWANS000
本产品是一款高性能金属气动隔膜泵，采用铝合金接液材料，专为需要可靠、免维护且能处理复杂介质的工业应用设计。无需电源，气动驱动，安全可靠。
2. 核心特点
- 在线检修系统 (ESADS+PLUS)：独具特色的气体分配系统，仅需一把扳手、拆卸四颗螺栓，五分钟即可完成导向阀和主气阀的在线检修和维护。无需拆除管路或泵体，极大减少维修时间，降低运营成本。
- 无死点连续运行：独特的气阀设计保证泵运行时无关死点，流量和扬程可自我调节，无需复杂的电控装置。
- 介质适应性强：可输送含固体颗粒（最大 6mm）、剪切敏感介质、腐蚀性或磨蚀性流体。无机械或填料密封，无油润滑。
- 运行安全可靠：自吸能力强，可干运行，可液下或浸没式安装。无惧管路堵塞，不需管路保护装置。具备各种安全认证，无需电源，适用于危险环境。
- 坚固耐用结构：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固耐用。

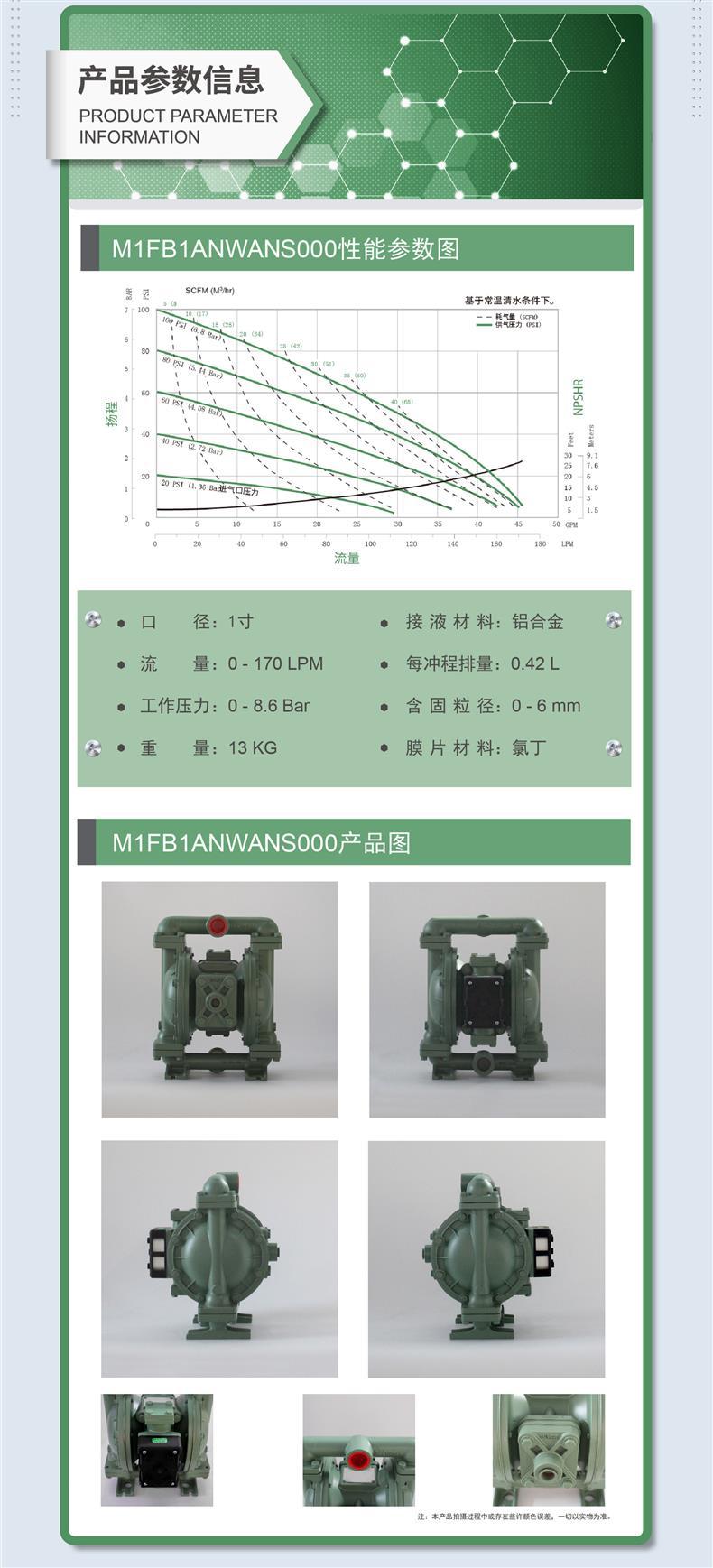

3. 技术参数
| 参数项目 |
规格指标 |
备注 |
| 口径 |
1 寸 (DN25) |
进出口尺寸 |
| 接液材料 |
铝合金 |
泵体材质 |
| 最大流量 |
0-170 LPM |
基于常温清水条件 |
| 每冲程排量 |
0.42 L |
- |
| 工作压力 |
0-8.6 Bar |
最大操作压力 |
| 含固粒径 |
0-6 mm |
最大通过颗粒直径 |
| 膜片材料 |
氯丁橡胶 (Neoprene) |
标准配置 |
| 设备重量 |
13 KG |
净重 |
| 驱动方式 |
气动 |
无需电源 |
4. 应用行业
基于产品特性，该泵广泛应用于以下领域：
- 化工行业：输送各类腐蚀性、磨蚀性化学流体。
- 环保水处理：输送含固体颗粒的污水、污泥及废水。
- 采矿与冶金：输送矿浆、高磨蚀性介质。
- 涂料与油墨：输送剪切敏感介质，保证介质特性不被破坏。
- 一般工业流体转移：适用于需要自吸、干运行或无电源环境的场合。
5. 安装条件
- 气源要求：需提供清洁、干燥的压缩空气，供气压力需匹配泵的工作压力范围（建议根据流量需求调节，最高不超过 8.6 Bar）。
- 安装位置：支持地面固定安装、液下安装或浸没式安装。若浸没安装，需确认气源管路及消声器符合水下作业要求。
- 管路连接：进出口管路需匹配 1 寸 (DN25) 口径。由于泵本身无死点且自吸能力强，通常无需额外的管路保护装置。
- 环境要求：适用于常规工业环境及防爆区域（因无需电源，气动驱动本质安全）。
6. 注意事项
- 介质兼容性确认：虽然泵体为铝合金，膜片为氯丁橡胶，但在使用前务必确认输送介质与接液材料及膜片材料的化学兼容性，以防腐蚀或溶胀。
- 颗粒大小限制：输送含固体颗粒流体时，粒径严格控制在 6mm 以内，以免堵塞泵腔或损坏球阀。
- 维护保养：利用在线检修系统定期维护气阀。虽维护简便，仍建议根据使用频率制定保养计划，以保障泵的使用寿命。
- 运行监控：尽管泵可干运行，但长期干运行可能会加速膜片磨损，建议在可能的情况下监控运行状态。
- 实物为准：产品拍摄过程中可能存在些许颜色误差，具体规格及外观请以实物为准。
注：以上参数基于常温清水条件测试，实际性能可能因介质粘度、密度及工况不同而有所变化。
