MARATHON 马拉松气动隔膜泵 M15B1SGTABS000 产品规格书
1. 产品概述

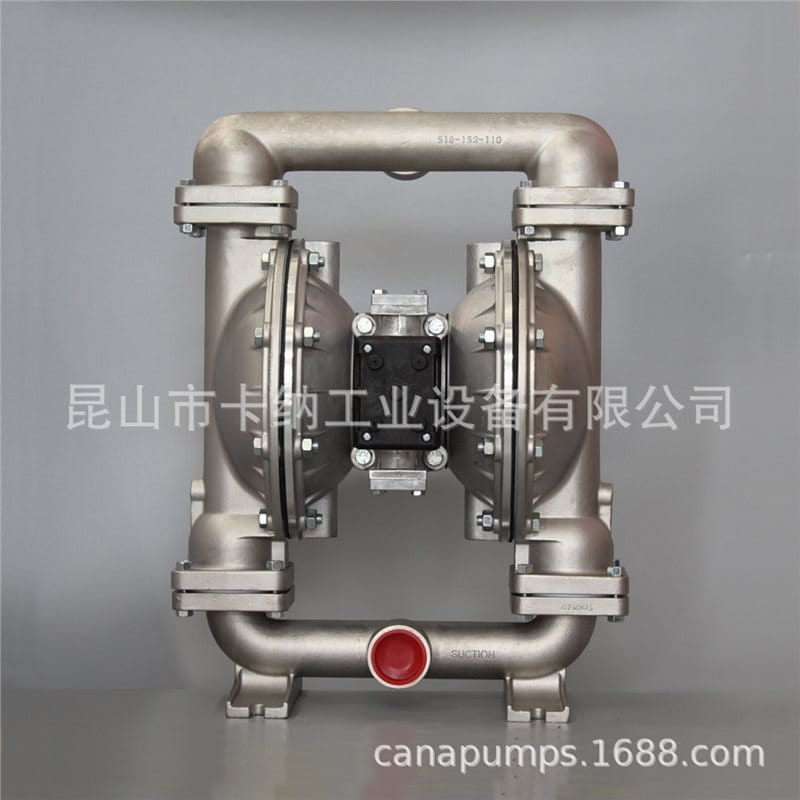

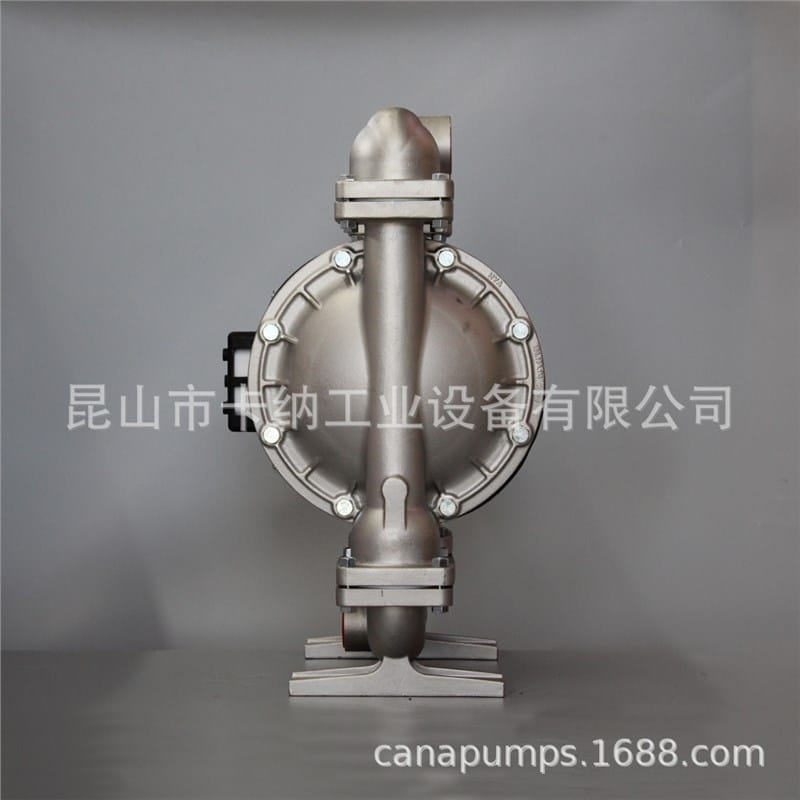

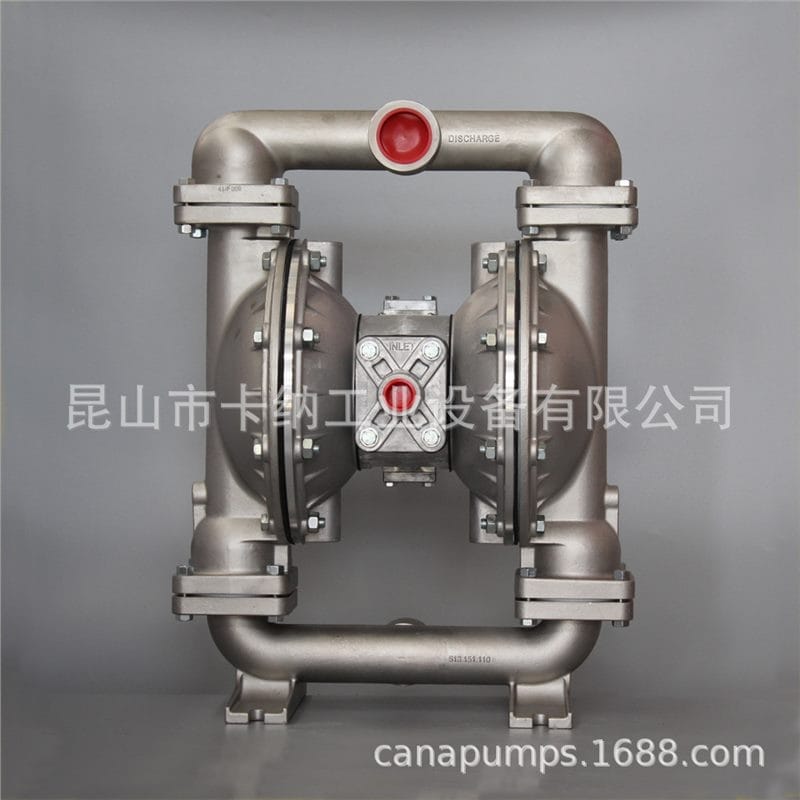

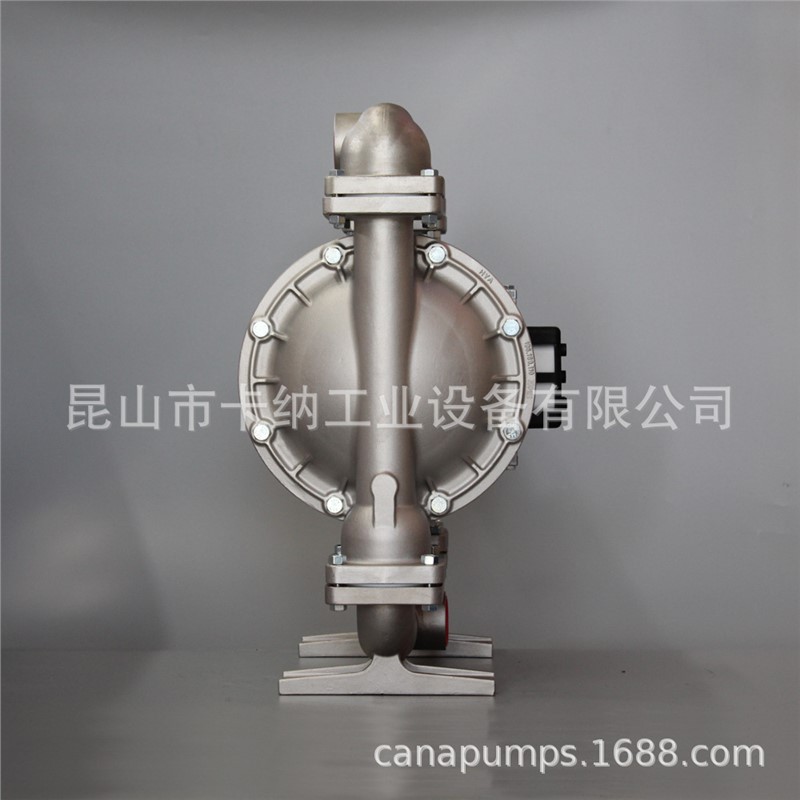

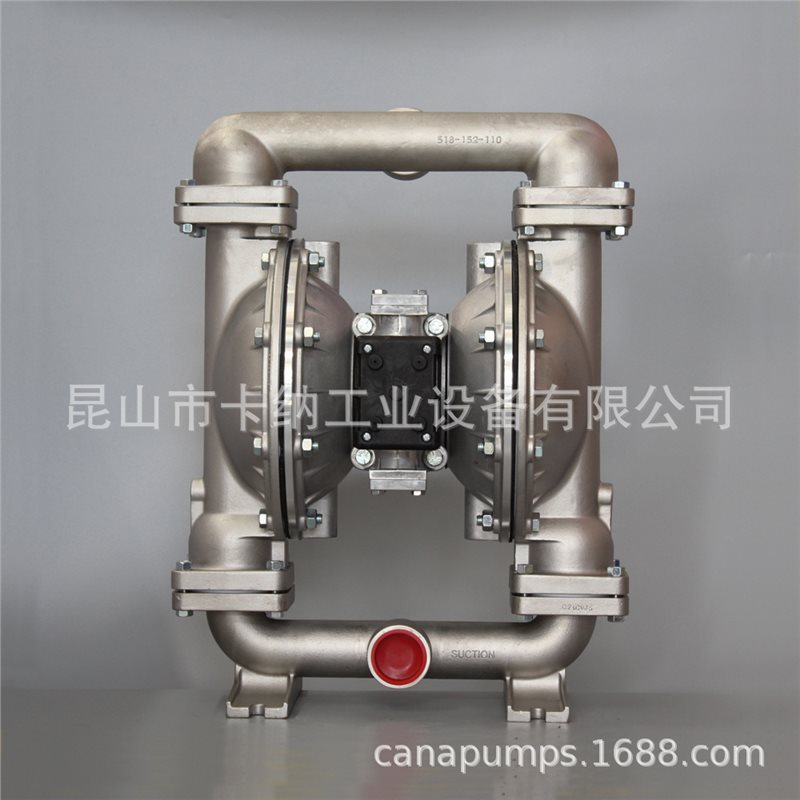

MARATHON 作为 WARREN RUPP.INC 旗下知名品牌，这款 M15B1SGTABS000 型号气动隔膜泵是一款 1 寸半（DN40）口径的不锈钢耐磨泵。它专为处理复杂流体设计，兼具高效能与低维护成本，是工业流体输送的可靠选择。
2. 核心特点
- 极速在线检修：采用独特的 ESADS+PLUS 气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线维护，无需拆卸管路或泵体，大幅降低运营成本。
- 无死点连续运行：独特的气阀设计确保泵运行时无关死点，配合交叉孔式阀体分配，实现平稳连续送行。
- 强适应性与安全性：无机械或填料密封，可输送含固体颗粒（最大 6mm）、剪切敏感介质及腐蚀性流体；支持干运行及液下浸没式安装；气动驱动无需电源，本质安全。
- 坚固耐用结构：全螺栓结构配合加粗隔膜连杆设计，确保泵体坚固耐用；流量与扬程自我调节，无需复杂电控装置。

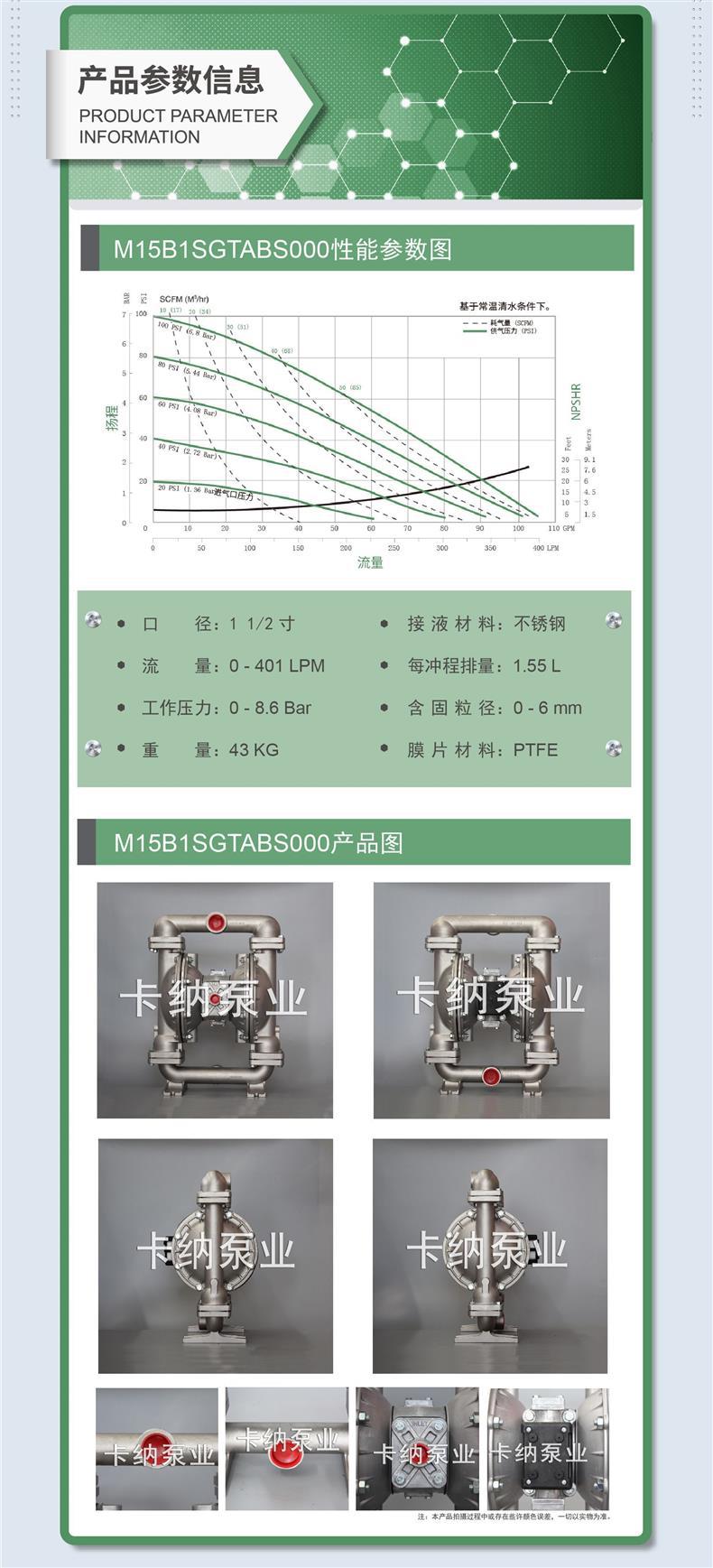

3. 技术参数
| 参数项目 |
规格指标 |
| 产品型号 |
M15B1SGTABS000 |
| 泵口径 |
1 1/2 寸 (DN40) |
| 接液材料 |
不锈钢 |
| 膜片材料 |
PTFE |
| 最大流量 |
0 - 401 LPM (约 110 GPM) |
| 每冲程排量 |
1.55 L |
| 工作压力 |
0 - 8.6 Bar |
| 含固粒径 |
0 - 6 mm |
| 设备重量 |
43 KG |
| 驱动方式 |
气动 (无需电源) |
4. 应用行业
基于其耐腐蚀、耐磨损及可输送含固颗粒的特性，本泵广泛应用于以下行业：
- 化工行业：输送腐蚀性酸碱溶剂、油漆、涂料。
- 矿业与陶瓷：输送矿浆、陶瓷浆料等高磨损介质。
- 环保水处理：污水处理、污泥输送、含杂质废水排放。
- 食品加工：输送剪切敏感介质及高粘度流体（需符合卫生标准前提下）。
- 通用工业：需要防爆、无电源环境下的流体转移。
5. 安装条件
- 气源要求：需连接洁净压缩空气源，进气压力需匹配泵的工作压力范围（建议 20-80 PSI）。
- 管路连接：进出口口径为 1 1/2 寸，需确保管路密封良好，无泄漏。
- 安装位置：支持地面安装或液下浸没式安装；若用于吸程较大场合，建议靠近液源。
- 固定要求：鉴于设备重量为 43KG，建议安装在稳固的基础或支架上，以减少振动影响。
- 排气处理：气动泵排气口可能含有少量油气或介质雾气，建议连接消声器或排气管至安全区域。
6. 注意事项
- 维护提示：虽然支持在线检修，但仍建议定期检查膜片及球阀状态，以防磨损影响性能。
- 实物差异：产品图片仅供参考，可能存在颜色误差，一切以实物为准。
- 介质兼容性：虽为不锈钢及 PTFE 材质，输送特殊化学介质前仍需确认材料兼容性。
- 防冻措施：在低温环境下使用时，需注意气源防冻及泵体保护，防止冷凝水结冰影响气阀动作。
- 安全认证：本产品具备多种安全认证，使用时请遵守当地安全操作规程。
