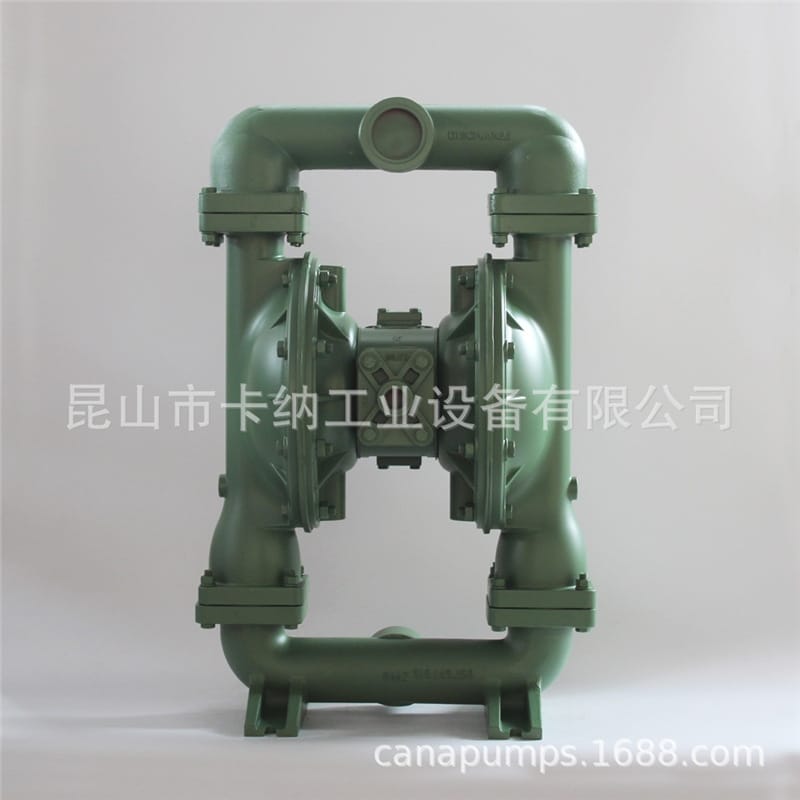

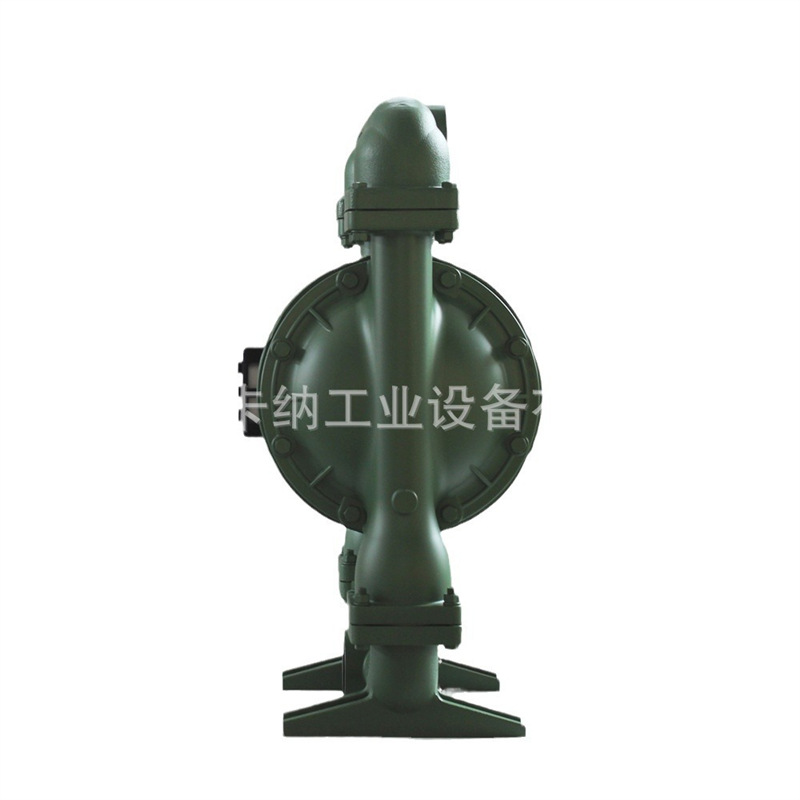

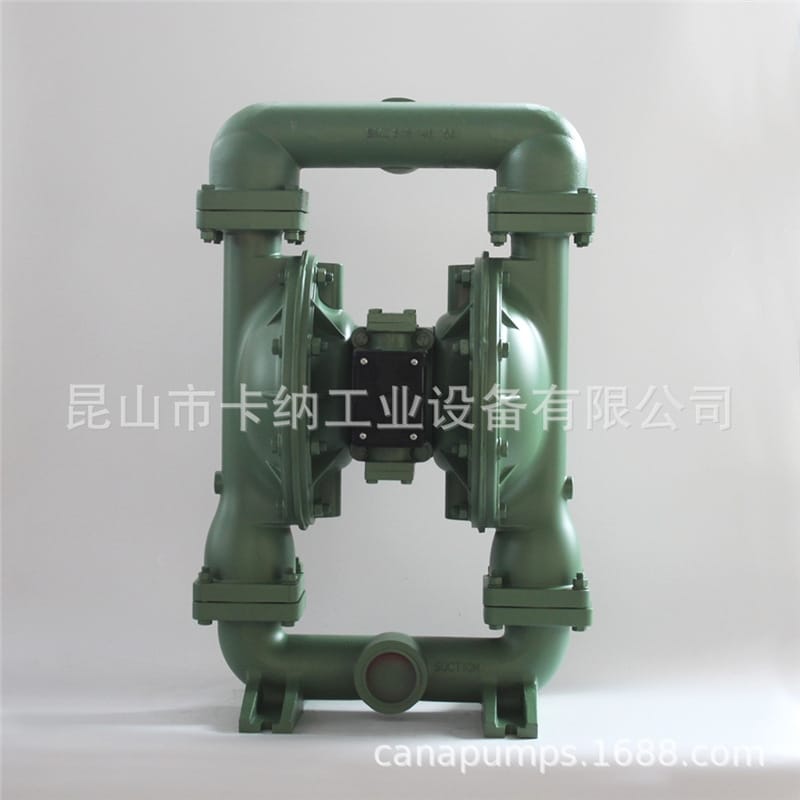

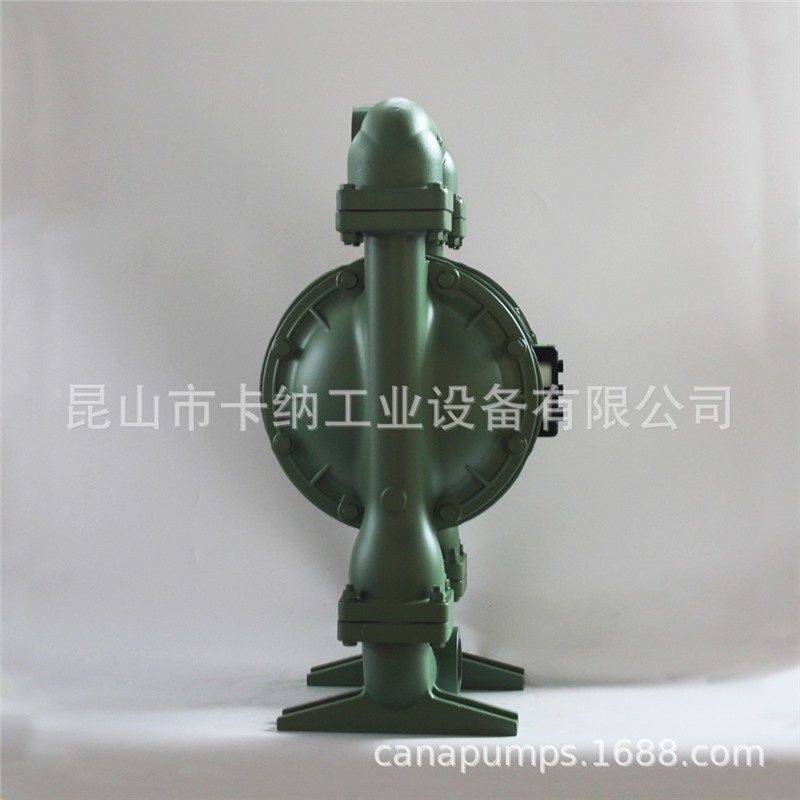

马拉松 MARATHON 气动隔膜泵 M20B1ABBABS000 产品详解
1. 品牌与概述
本产品隶属于 MARATHON 品牌，系 WARREN RUPP.INC 旗下知名品牌之一。型号为 M20B1ABBABS000，是一款采用丁腈橡胶膜片与铝合金泵体的气动隔膜泵浦，专为高效、可靠的流体输送设计。
2. 核心特点
- 便捷维护系统：独具特色的在线检修气体分配系统（ESADS+PLUS），仅需一把扳手、拆卸四颗螺栓，即可在五分钟完成导向阀和主气阀的在线检修与维护，无需拆卸管路或泵体，显著降低运营成本。
- 卓越运行性能：无死点连续运行，无油润滑；运行平稳，无关死点；流量和扬程可自我调节，无需复杂电控装置。
- 广泛介质适应性：可输送含固体颗粒（最大粒径 6mm）、剪切敏感介质、有腐蚀性或磨蚀性的流体；无惧管路堵塞，不需管路保护装置。
- 高可靠性设计：全螺栓结构，加粗隔膜连杆设计，保证泵体坚固耐用；自吸能力强，支持干运行。
- 灵活安装方式：无需电源，气动驱动，安全可靠；支持液下或浸没式安装。
- 性能升级：升级后的 M20 标准型金属球阀泵流量增加 32%，运营成本显著降低。

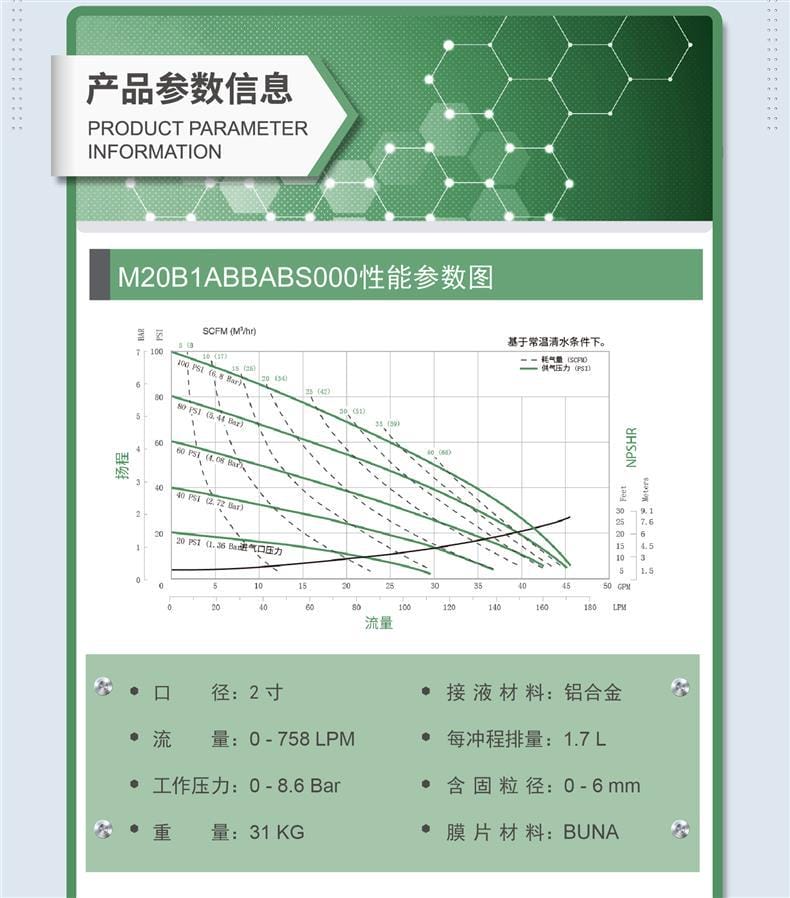

3. 技术参数
| 参数项目 |
规格指标 |
备注 |
| 型号 |
M20B1ABBABS000 |
- |
| 口径 |
2 寸 |
- |
| 接液材料 |
铝合金 |
泵体材质 |
| 膜片材料 |
BUNA (丁腈橡胶) |
- |
| 流量范围 |
0 - 50 GPM (0 - 180 LPM) |
基于常温清水条件 |
| 最大流量 |
0 - 758 LPM |
特定工况参数 |
| 每冲程排量 |
1.7 L |
- |
| 工作压力 |
0 - 8.6 Bar |
- |
| 含固粒径 |
0 - 6 mm |
- |
| 耗气量 |
45 SCFM (26) |
- |
| 进气口压力 |
60 PSI (4.14 Bar) / 40 PSI / 20 PSI |
多压力等级支持 |
| SCFM (M/hr) |
59 |
基于常温清水条件 |
| 重量 |
31 KG |
- |
4. 应用行业
基于其耐腐蚀、耐磨损及处理含固颗粒流体的能力，本泵广泛应用于以下行业：
- 化工行业：输送腐蚀性、剪切敏感的化学介质。
- 矿业与冶金：处理含固体颗粒、磨蚀性的矿浆或流体。
- 水处理与环保：污水输送、污泥处理及浸没式排水。
- 涂料与陶瓷：输送高粘度或含颗粒的涂料、釉料。
- 一般工业：需要自吸、干运行或无电源环境的流体转移。
5. 安装条件
- 动力源要求：需配备压缩空气源，无需电源连接，确保供气压力符合进气口压力要求（20-60 PSI 范围）。
- 安装位置：支持固定式安装，亦可根据需求进行液下或浸没式安装。
- 管路连接：进出口口径为 2 寸，需匹配相应管路；由于无死点设计，无需额外安装管路保护装置。
- 环境要求：适用于需要防爆或无电力供应的危险环境。
6. 注意事项
- 材质兼容性：接液部分为铝合金，膜片为丁腈橡胶（BUNA），使用前请确认输送介质与这两种材料的兼容性，避免腐蚀或溶胀。
- 维护提示：利用在线检修系统维护时，请确保气源已切断，虽无需拆泵，但仍需遵循安全操作规程。

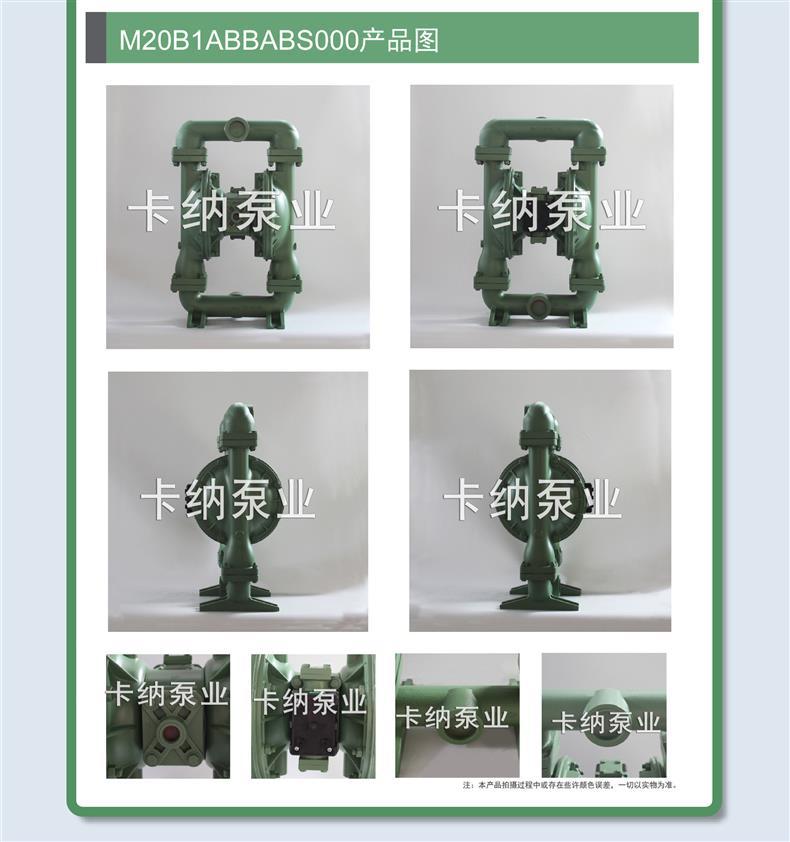

- 实物差异：产品拍摄过程中可能存在些许颜色误差，一切以实物为准。
- 运行监控：虽然支持干运行，但长期干运行可能会影响膜片寿命，建议定期检查膜片状态。
