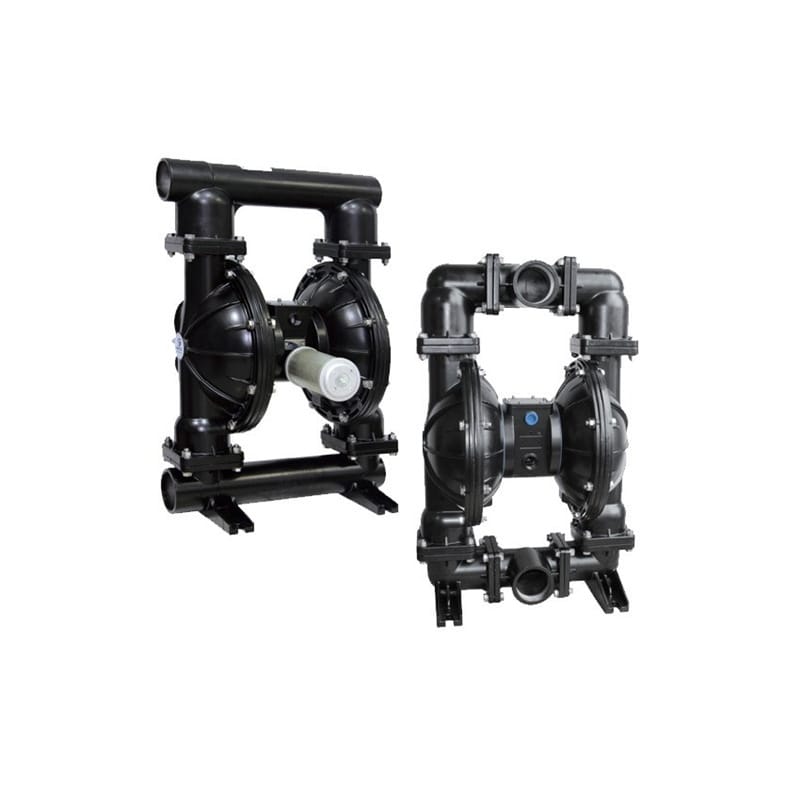

JOFEE 气动隔膜泵 MK80 铝合金泵
核心特点
- 高密封性能：阀球采用进一步加工，圆整度高，提升止回阀密封性能。
- 牢固耐用设计：过流部件采用四螺栓连接密封设计，结构牢固且密封性好，干吸能力可达4~7m。
- 灵活安装与多功能性：三段式上下盖设计，安装灵活方便，并可调成同时输送两种介质。
- 增强材料强度：通过优化材料和结构框架，确保过流部件牢固耐用。
- 高品质膜片：膜片选用进口材质，保证使用寿命和稳定性。
- 高效气阀：导向型气阀设计，工作稳定，耗气量小，日常使用成本较低。

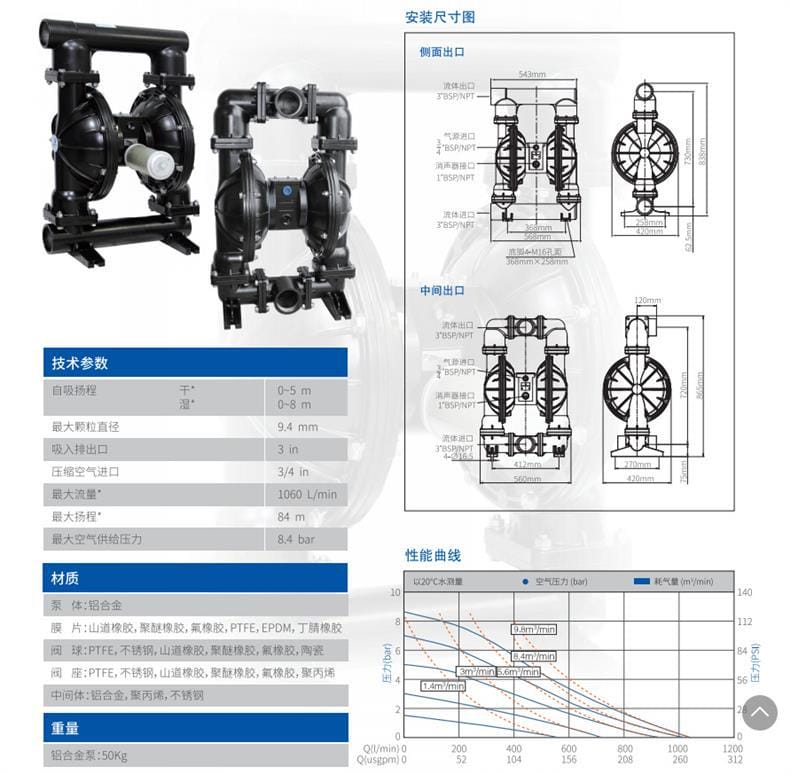

技术参数
| 参数名称 |
参数值 |
| 自吸扬程 |
0-5m 或 0-8m |
| 最大颗粒直径 |
9.4mm |
| 吸入接出口 |
3 in |
| 压缩空气进口 |
3/4 in |
| 最大流量 |
1060 L/min |
| 最大扬程 |
84 m |
| 最大空气供给压力 |
8.4 bar |
材质
- 泵体：铝合金
- 膜片：山道橡胶、聚醚橡胶、氟橡胶、PTFE、EPDM、丁腈橡胶
- 阀球：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶、陶瓷
- 阀座：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶、聚丙烯
- 中间体：铝合金、聚丙烯、不锈钢
性能曲线（以20℃水测量）
| 空气压力 (bar) |
耗气量 (m³/min) |
流量 Q (L/min) |
对应流量值 (m³/min) |
| 1 |
10 |
0 |
0 |
| 3 |
14 |
200 |
0.2 |
| 4 |
12 |
400 |
0.4 |
| 5 |
9.8 |
600 |
0.6 |
| 6 |
8.4 |
800 |
0.8 |
| 8 |
6 |
1000 |
1.0 |
| 其他数据点 |
- |
- |
1.4, 1.56, 2.08, 2.60, 3.12 m³/min |
应用行业
- 化工行业：适用于酸碱溶液、腐蚀性液体等输送。
- 制药行业：满足卫生级要求，适合药品生产中的液体传输。
- 食品饮料行业：适用于食品级液体的无污染输送。
- 石油化工行业：适用于高粘度液体及含颗粒介质的输送。
- 环保行业：处理污水、污泥及其他特殊介质。
安装条件
- 环境要求：需安装在通风良好、干燥、无腐蚀性气体的环境中。
- 固定方式：底脚配备4-M16螺栓孔，便于固定安装。
- 接口规格：
- 流体进出口：3 BSP/NPT
- 气源进口：2 BSP/NPT
- 消声器接口：1 BSP/NPT
- 尺寸参考：整体尺寸为R368mm x 258mm，中间出口直径为20mm。
注意事项
- 使用前请检查各连接部位是否紧固，避免泄漏。
- 根据输送介质选择合适的膜片和阀球材质，以延长使用寿命。
- 确保压缩空气的压力不超过最大空气供给压力（8.4 bar），以免损坏设备。
- 定期检查和维护气阀、膜片等关键部件，确保运行稳定。
- 在输送易燃易爆介质时，需采取防爆措施并遵循相关安全规范。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
