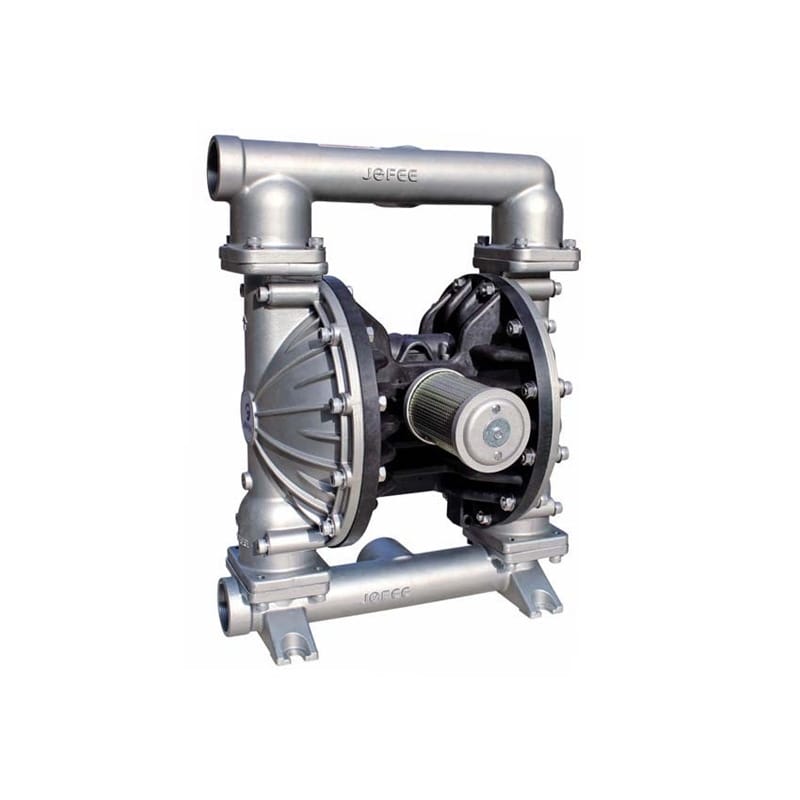

JOFEE 气动隔膜泵 MK50(2寸) 不锈钢隔膜泵
核心特点
- 阀球优化设计：阀球采用进一步加工，圆整度高，提升止回阀的密封性能。
- 四螺栓连接密封设计：过流部件采用四螺栓连接，牢固且密封性好，干吸能力可达4~7m。
- 三段式上下盖结构：安装灵活方便，并可调成同时输送两种介质。
- 增强材料强度与结构：泵的过流部件牢固耐用，适合长期使用。
- 进口材质膜片：膜片选用高品质进口材质，确保耐久性和稳定性。
- 导向型气阀设计：工作稳定，耗气量小，日常使用成本较低。

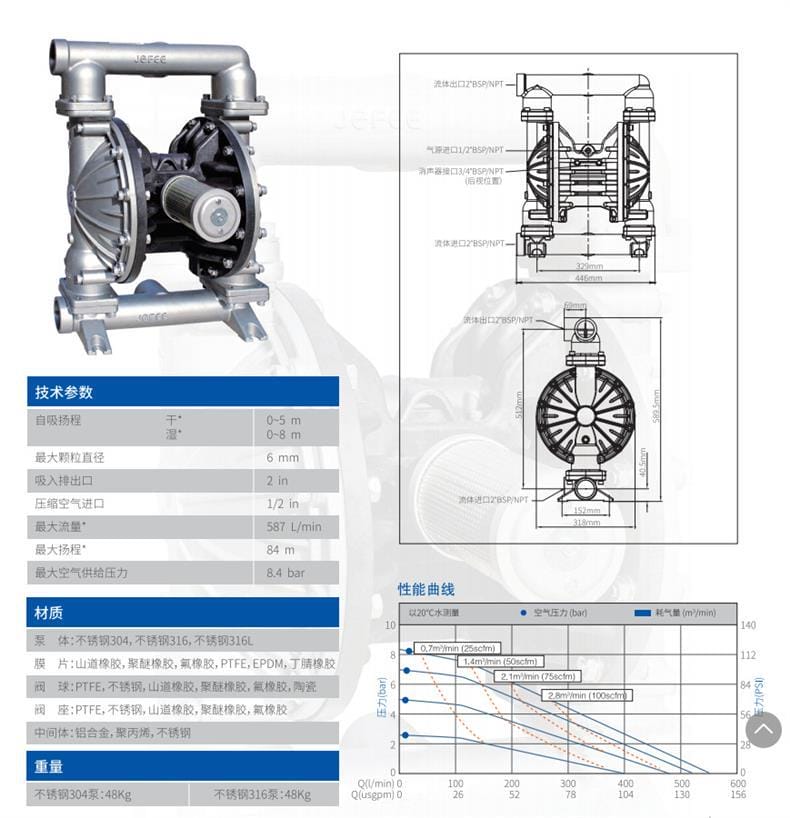

技术参数
| 参数名称 |
参数值 |
| 自吸扬程 |
0~8m |
| 最大颗粒直径 |
6mm |
| 吸入排出口 |
2 in |
| 压缩空气进口 |
1/2 in |
| 最大流量 |
587 L/min |
| 最大扬程 |
84m |
| 最大空气供给压力 |
8.4 bar |
材质选择
- 泵体：不锈钢304、不锈钢316、不锈钢316L
- 膜片：山道橡胶、聚醚橡胶、氟橡胶、PTFE、EPDM、丁腈橡胶
- 阀球：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶、陶瓷
- 阀座：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶
- 中间体：铝合金、聚丙烯、不锈钢
重量
- 不锈钢304泵：48Kg
- 不锈钢316泵：48Kg
接口规格
- 流体出口：Z*BSP/NPT
- 气源进口：1/2*BSP/NPT
- 消声器接口：3/4*BSP/NPT（后视位置）
- 流体进口：2*BSP/NPT
性能曲线
| 空气压力(bar) |
耗气量(m³/min) |
流量(L/min) |
| 10 |
0.7 (25scfm) |
265 |
| 8 |
1.4 (50scfm) |
278 |
| 6 |
2.8 (100scfm) |
104 |
| 5 |
2.8 (100scfm) |
130 |
应用行业
- 化工行业：适用于腐蚀性液体的输送。
- 食品行业：适用于卫生级液体输送。
- 制药行业：适用于对洁净度要求较高的场景。
- 石油化工：适用于高粘度或含颗粒液体的输送。
- 水处理行业：适用于污水及废水处理。
安装条件
- 环境温度：需在适宜的工作温度范围内安装，避免高温或低温环境影响泵的性能。
- 气源要求：需要稳定的压缩空气供应，气压范围为0~8.4 bar。
- 安装空间：需预留足够的安装和维护空间，便于后续操作和检修。
- 进出口管道：确保进出口管道与泵的接口规格匹配，避免泄漏。
注意事项
- 在启动前检查气源压力是否符合要求，避免因气压不足导致泵无法正常运行。
- 定期检查膜片及阀球的磨损情况，及时更换以保证泵的正常运行。
- 使用过程中避免输送超过泵体材质耐受范围的液体，以免损坏设备。
- 若长时间不使用，建议将泵内残留液体排空，防止腐蚀或冻结。
- 确保安装时所有连接部位紧固无误，防止泄露问题发生。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
