JOFEE - MK50(2寸)铝合金气动隔膜泵
核心特点
- 阀球优化：阀球采用进一步加工，圆整度高，显著提升止回阀密封性能。
- 过流部件设计：四螺栓连接密封设计，牢固且密封性好，干吸能力可达4~7m。
- 三段式结构：上下盖安装灵活方便，并可调成同时输送两种介质。
- 材料强度增强：选用高强度材料与优化结构构架，确保过流部件牢固耐用。
- 进口材质膜片：膜片生产选用进口材质，保证产品质量和寿命。
- 导向型气阀：工作稳定，耗气量小，日常使用成本较低。

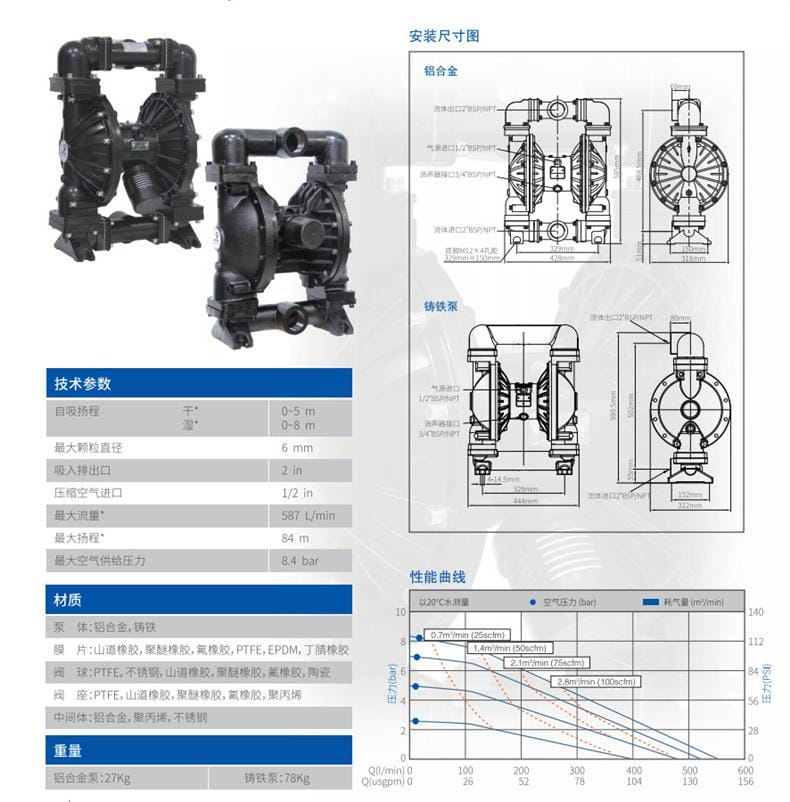

技术参数
- 自吸扬程：
- 最大颗粒直径：6 mm
- 吸入排出口：2 in
- 压缩空气进口：1/2 in
- 最大流量：587 L/min
- 最大扬程：84 m
- 最大空气供给压力：8.4 bar
材质
- 泵体：铝合金、铸铁
- 膜片：山道橡胶、聚醚橡胶、氟橡胶、PTFE、EPDM、丁腈橡胶
- 阀球：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶、陶瓷
- 阀座：PTFE、山道橡胶、聚醚橡胶、氟橡胶、聚丙烯
- 中间体：铝合金、聚丙烯、不锈钢
重量
接口尺寸与安装尺寸

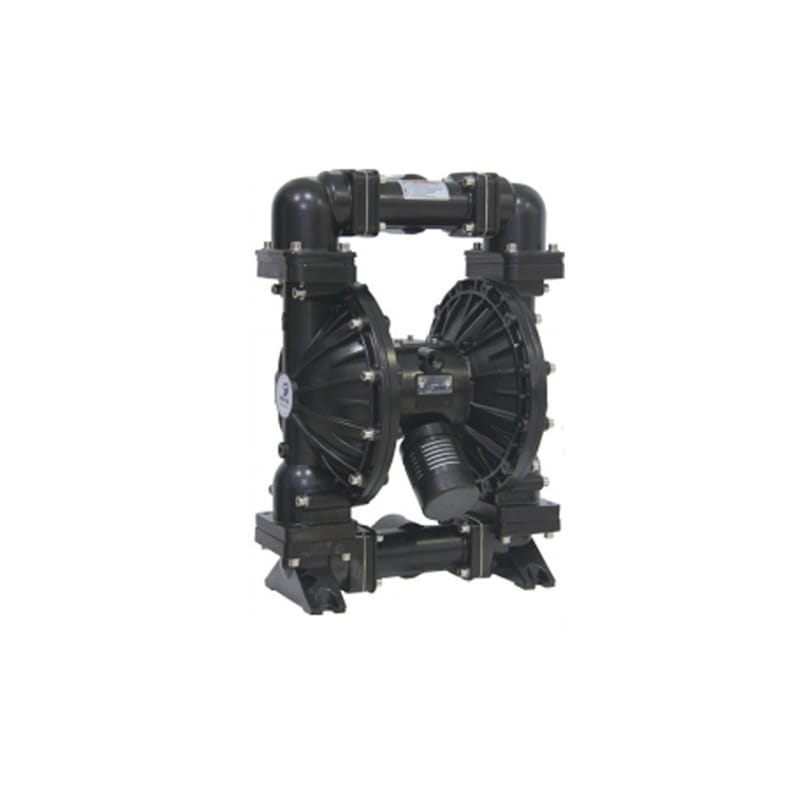

- 铝合金泵：
- 流体出口：ZBS/NPT
- 气源进口：1/2 BSP/NPT
- 消音器接口：3/4 BSP/NPT
- 流体进口：2 BSP/NPT
- 安装孔距：329 mm × 150 mm
- 整体尺寸：329 mm × 150 mm × 428 mm

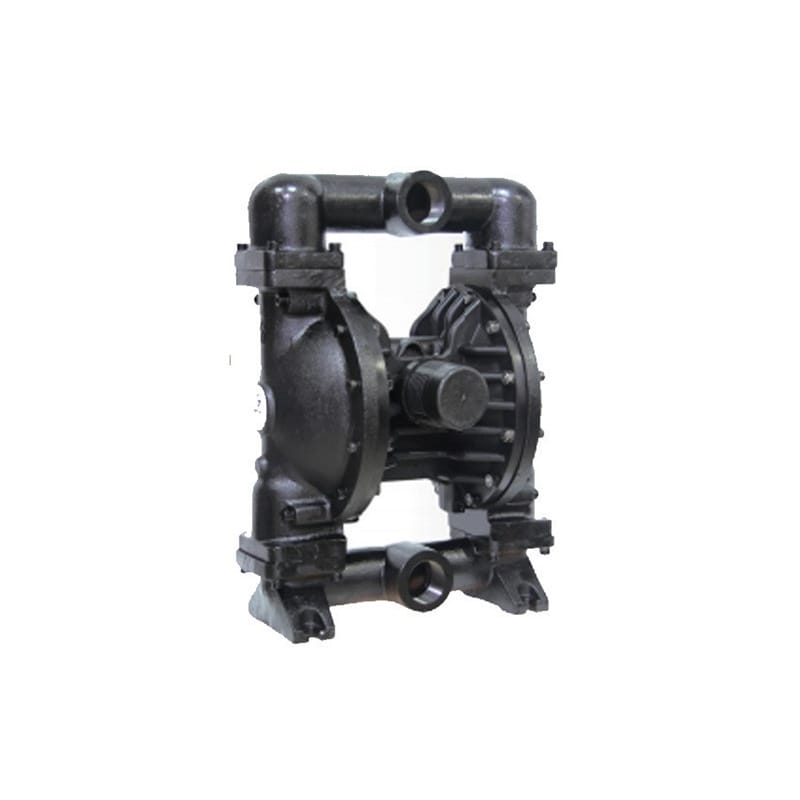

- 铸铁泵：
- 流体出口：ZESI/NPT
- 气源进口：1/2 BSP/NPT
- 消音器接口：3/4 BSP/NPT
- 流体进口：2 BSP/NPT
- 安装孔距：322 mm × 152 mm
- 安装孔径：Φ14.5 mm（4个）
- 整体高度：444 mm
性能曲线说明
- 测试介质：20℃水
- 空气压力与耗气量关系：
- 0.7 m³/min（25 scfm）
- 1.4 m³/min（50 scfm）
- 2.1 m³/min（75 scfm）
- 2.8 m³/min（100 scfm）
- 流量范围 Q：
- 单位 L/min：0～600
- 单位 USGPM：0～156
应用行业
适用于化工、石油、食品、医药、涂料、污水处理等行业中需要高效、可靠输送液体的场景。
安装条件
- 确保安装位置平整稳固，避免振动影响泵的正常运行。
- 气源压力需满足泵的最大空气供给压力要求（8.4 bar），并配备合适的过滤装置以保证气源清洁。
- 安装时需预留足够的操作空间，便于后续维护和检修。
- 根据实际需求选择合适的材质组合，以适应不同工况下的耐腐蚀性和耐磨性要求。
注意事项
- 使用前请检查所有连接部位是否紧固，确保无泄漏现象。
- 定期检查膜片及阀球的磨损情况，及时更换损坏部件以延长泵的使用寿命。
- 在输送含有固体颗粒的介质时，请注意颗粒直径不得超过6 mm，以免造成堵塞或损坏。
- 建议安装消音器以降低运行噪音，同时保护环境和操作人员健康。
- 不得在无负载情况下长时间运行，以免损坏内部组件。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
