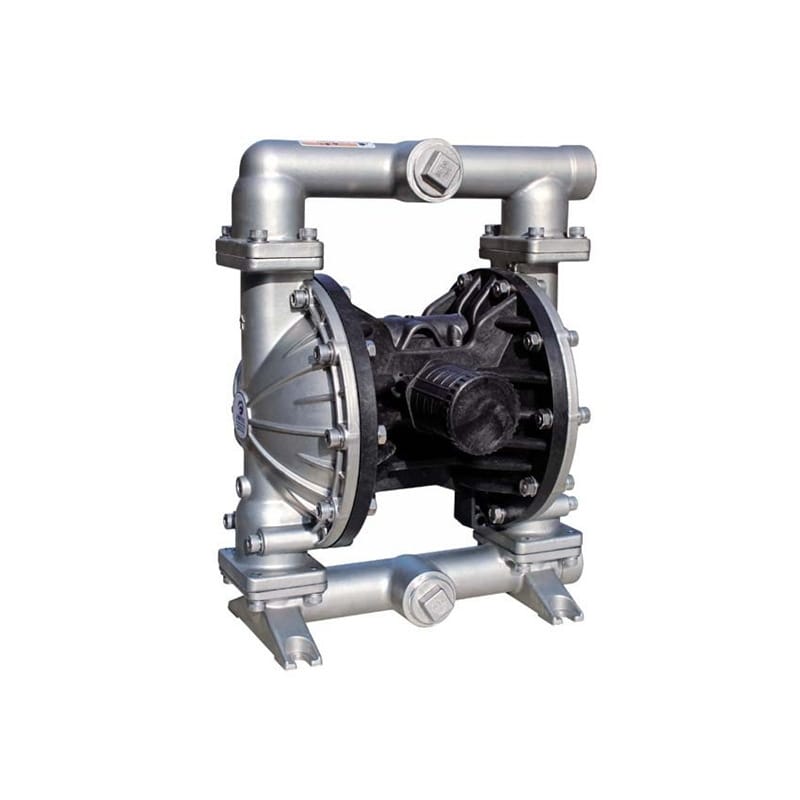

上海侠飞泵业--JOFEE气动隔膜泵 MK40(1.5寸)不锈钢气动隔膜泵
核心特点
- 阀球优化：阀球经过进一步加工，圆整度高，显著提升止回阀的密封性能。
- 过流部件设计：采用四螺栓连接密封设计，结构牢固且密封性优异，干吸能力可达4~7米。
- 三段式上下盖设计：安装灵活方便，支持同时输送两种介质。
- 材料增强：过流部件选用高强度材料与结构框架，确保泵体牢固耐用。
- 进口膜片材质：膜片生产选用高品质进口材质，保证耐久性和稳定性。
- 导向型气阀：工作稳定，耗气量小，日常使用成本低。

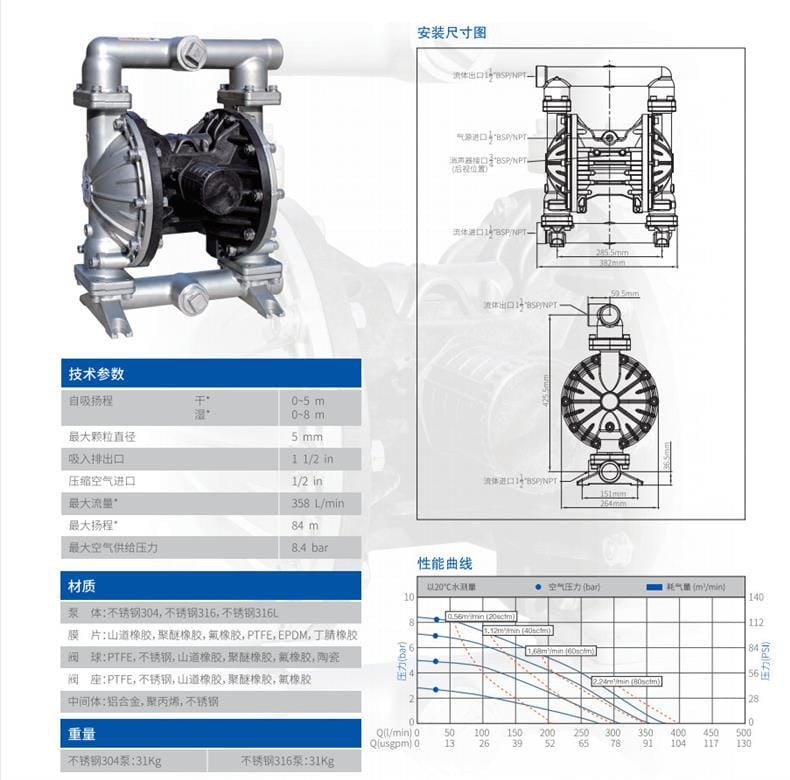

技术参数
| 参数名称 |
参数值 |
| 自吸扬程（干） |
0-5m |
| 最大颗粒直径 |
5mm |
| 吸入排出口 |
1 1/2 in |
| 压缩空气进口 |
1/2 in |
| 流体进口 |
1 - BSP/NPT |
| 最大流量 |
358 L/min |
| 最大扬程 |
84 m |
| 最大空气供给压力 |
8.4 bar |
性能曲线（以20℃水测量）
| 空气压力 (bar) |
耗气量 (m³/min) |
| 0.56 |
20 scfm |
| 1.12 |
40 scfm |
| 1.68 |
60 scfm |
| 2.24 |
80 scfm |
| Q (l/min) |
0 50 100 150 200 250 300 350 400 450 |
| Q (usgpm) |
0 13 26 39 52 65 78 91 104 117 |
应用行业
- 化工行业
- 食品饮料行业
- 制药行业
- 水处理行业
- 石油天然气行业
- 电子半导体行业
安装条件
- 流体出口：1/2 BSP、JIC、NPT接口可供选择。
- 气源进口：BSP/NPT接口。
- 消音器接口：后视位置，BSP/NPT接口。
- 尺寸要求：
- 安装总长：285.5mm
- 宽度：382mm
- 高度：595mm
- 流体进口：1 - BSP/NPT。
注意事项
- 在安装前，请确认气源压力是否符合最大空气供给压力（8.4 bar）的要求。
- 使用过程中，需定期检查膜片和阀球的磨损情况，及时更换以保证泵的正常运行。
- 若输送腐蚀性或高温介质，建议选用耐腐蚀材质（如316L不锈钢或PTFE膜片）。
- 安装时，请确保所有连接部位紧固，避免泄漏。
- 使用消音器以降低噪音污染，确保工作环境舒适。
材质说明
- 泵体：不锈钢304、不锈钢316、不锈钢316L。
- 膜片：山道橡胶、聚醚橡胶、氟橡胶、PTFE、EPDM、丁腈橡胶。
- 阀球：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶、陶瓷。
- 阀座：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶。
- 中间体：铝合金、聚丙烯、不锈钢。
重量
具体重量未提供，请参考产品规格书或联系供应商获取详细信息。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
