江浪气动隔膜泵产品技术规格书
品牌信息
- 品牌: 江浪 (Jianglang)
- 产品名称: 气动隔膜泵 (Pneumatic Diaphragm Pump)
- 涉及型号: RV06, RV10, RV15, RV20, RV25 系列 (包含塑料及金属材质版本)
核心特点
- 动力来源: 纯气动驱动，无需电力，本质安全，适用于防爆环境。
- 材质选择: 提供工程塑料 (如 PP/PVDF) 与金属 (铝合金/不锈钢) 两种材质，适应不同腐蚀性介质。
- 自吸性能: 具备优秀的自吸能力，可处理含固体颗粒、高粘度流体。
- 流量调节: 通过调节进气压力即可线性控制泵的流量和扬程，操作简便。
- 结构紧凑: 设计轻便，易于移动和安装，维护成本低。
技术参数
通用参数
| 参数项 |
指标范围 |
备注 |
| 最大空气压力 |
0.70 MPa (7.0 bar) |
严禁超压使用 |
| 最小启动压力 |
0.14 MPa (1.4 bar) |
视介质粘度而定 |
| 空气消耗量 |
0.14 - 0.55 m³/min |
随流量变化 |
| 工作温度 |
-20°C ~ 80°C |
取决于材质及密封件 |
型号规格尺寸参考
| 型号系列 |
材质类型 |
外形尺寸 (长×宽×高 mm)* |
适用场景 |

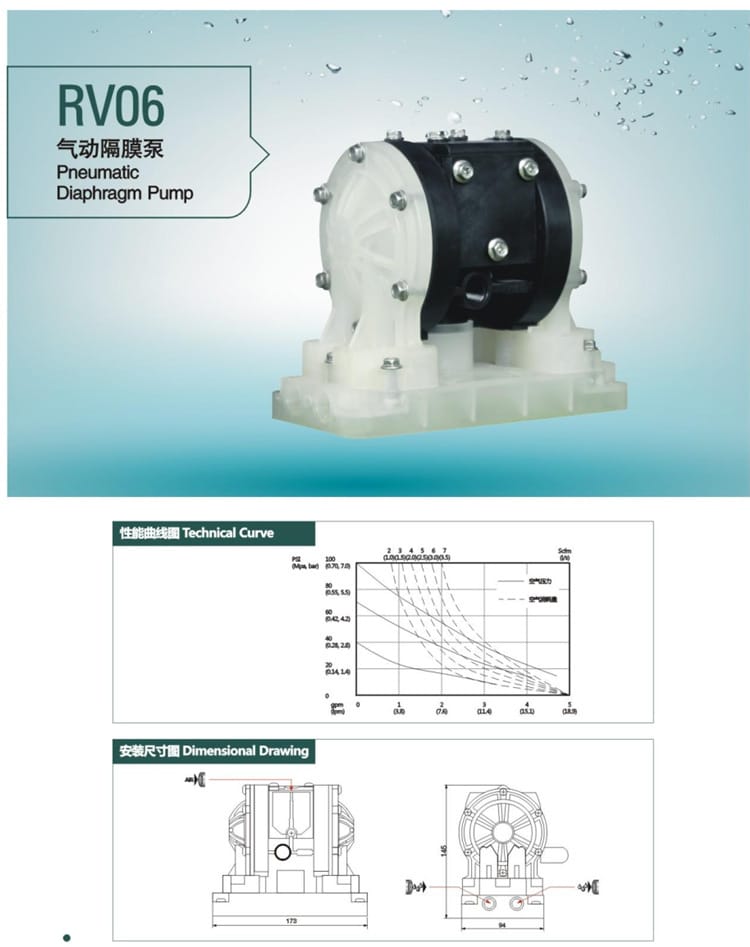

| RV06 |
塑料/金属 |
173 × 94 |
实验室、小流量计量 |

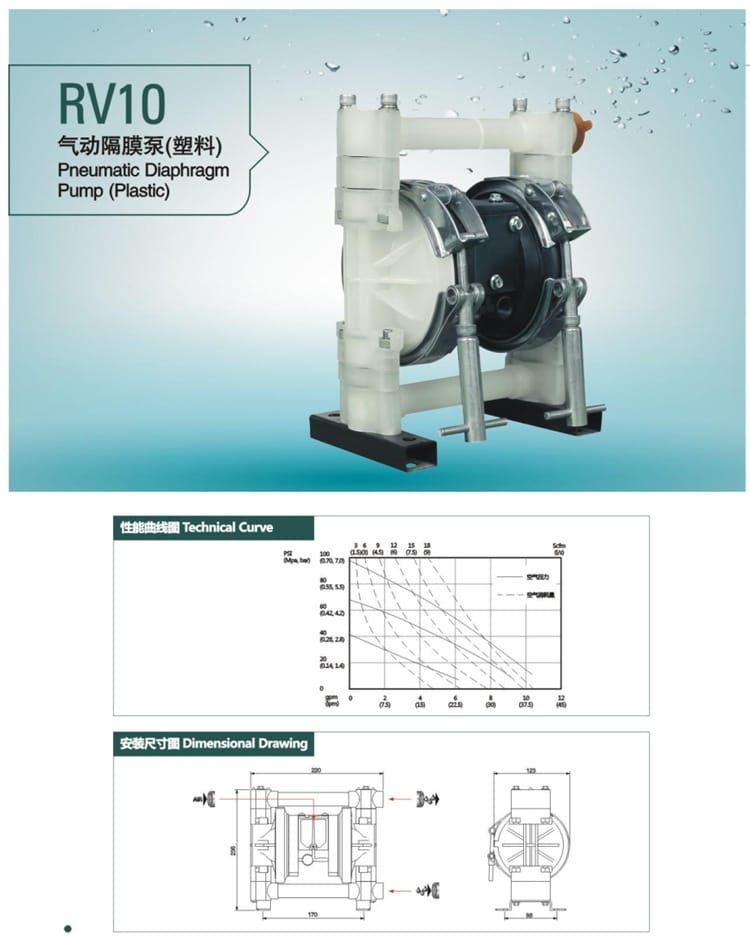

| RV10 |
塑料 |
220 × 121 × 170 |
通用工业输送 |

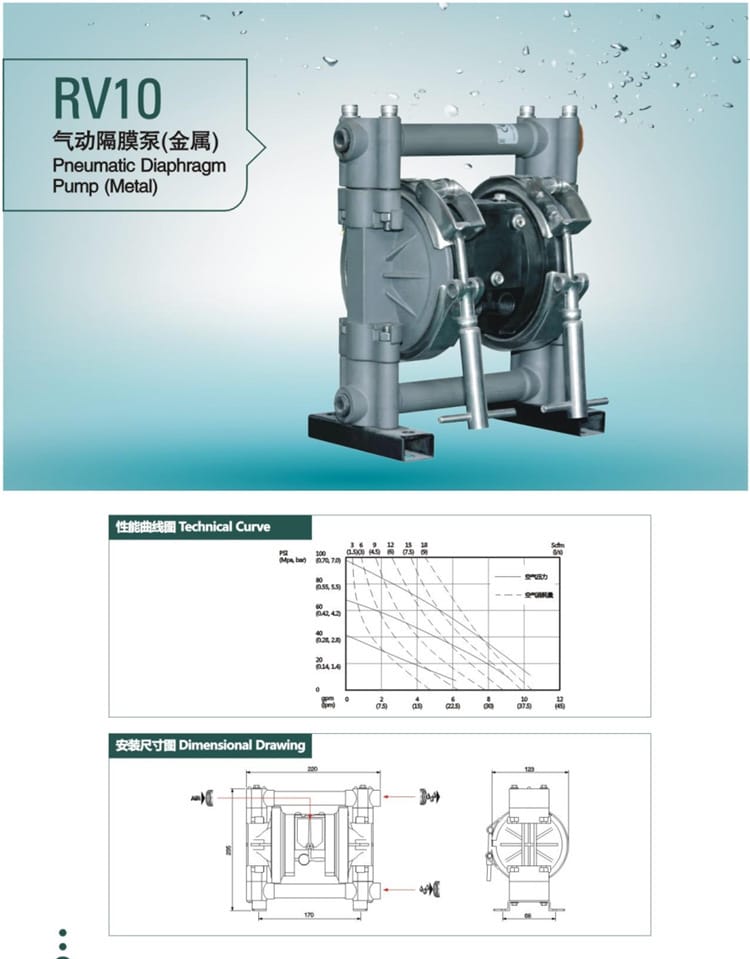

| RV10 |
金属 |
220 × 123 |
耐磨、高压需求 |

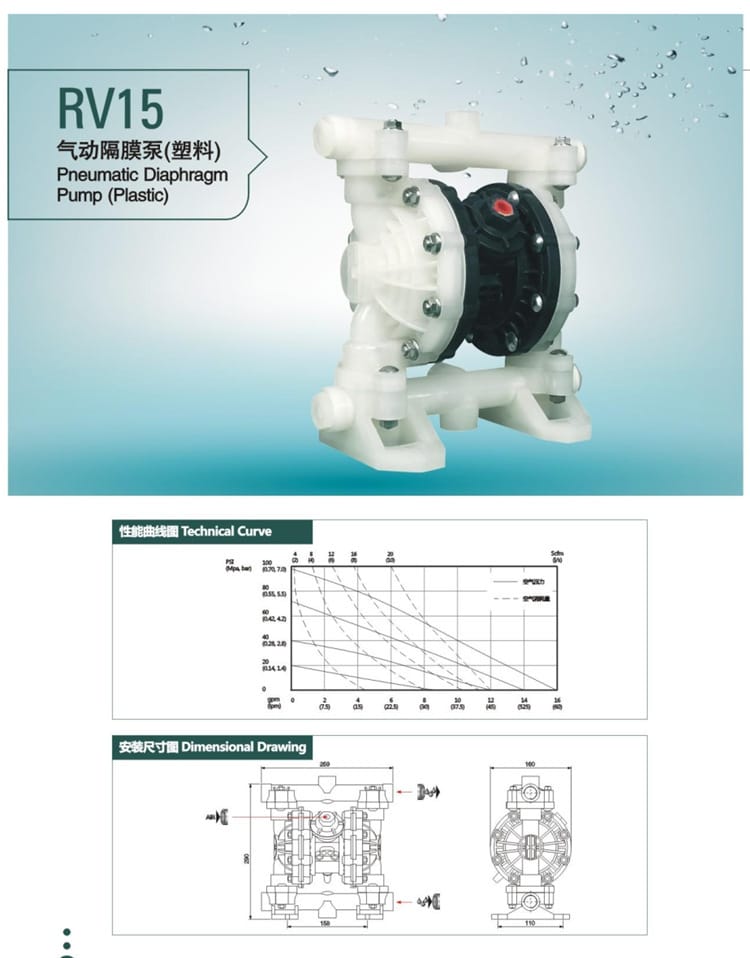

| RV15 |
塑料 |
220 × 160 × 158 |
中等流量输送 |

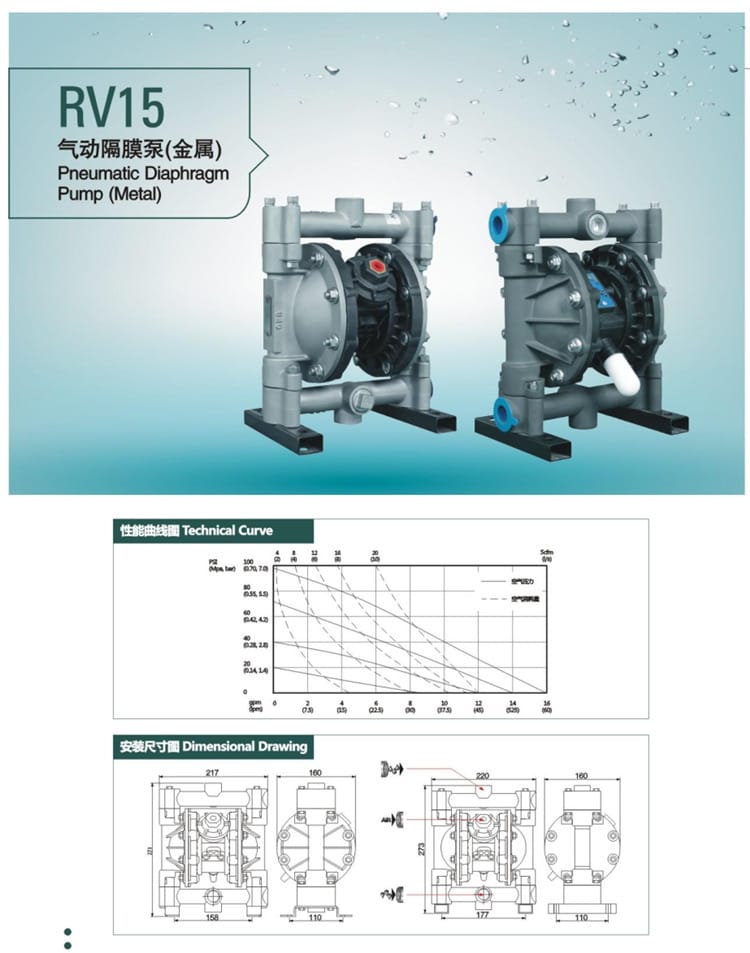

| RV15 |
金属 |
217 × 160 |
强腐蚀、高强度 |

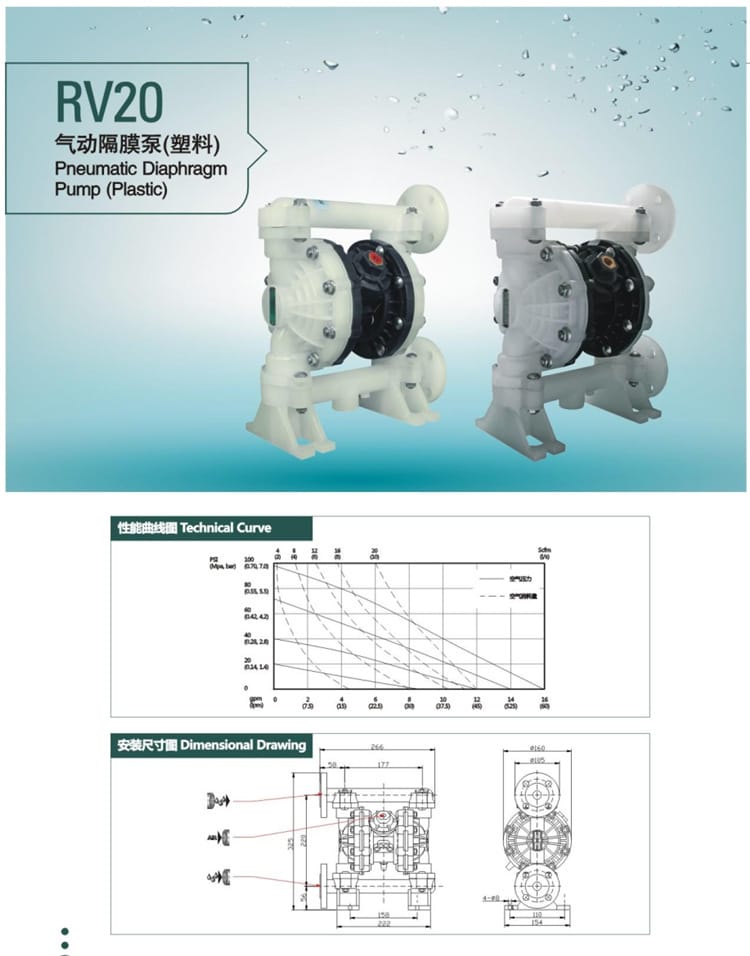

| RV20 |
塑料 |
266 × 177 × 142 |
大流量、低粘度 |

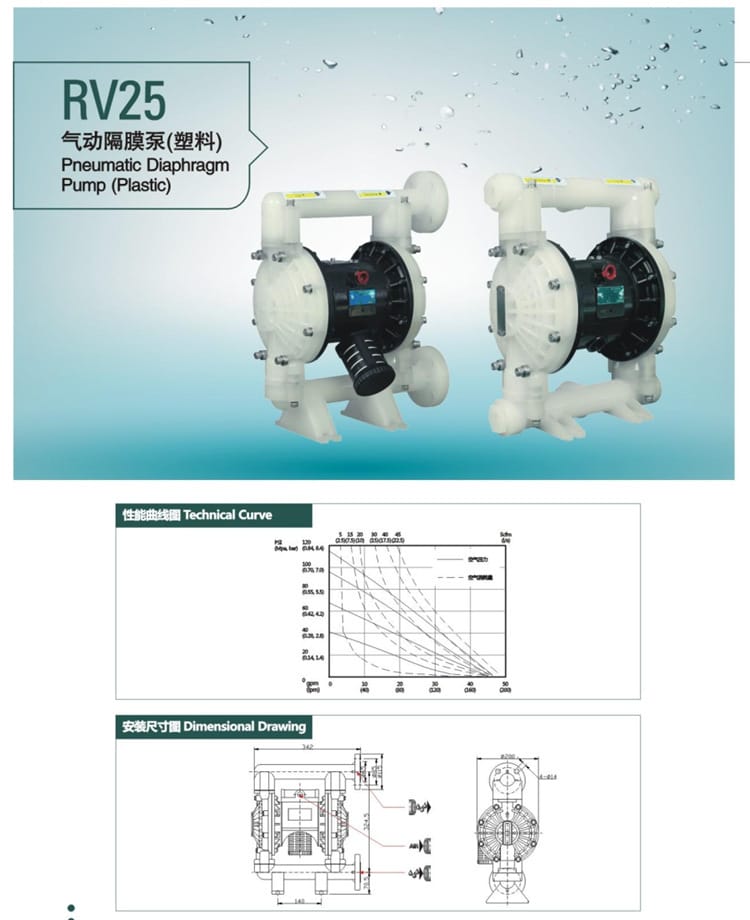

| RV25 |
塑料 |
342 × 140 |
特大流量、污水处理 |
> 注：尺寸为基于图纸数据的估算值，实际安装请参考具体出厂图纸。
应用行业
- 化工行业: 酸碱液、有机溶剂、树脂、胶水输送。
- 环保水处理: 污水排放、絮凝剂投加、污泥输送。
- 食品医药: 果汁、糖浆、药液、乳制品（需选用卫生级配置）。
- 涂装印刷: 油漆、油墨、染料循环与喷涂。
- 电子清洗: 清洗剂、蚀刻液传输。
- 其他: 陶瓷浆料、农药喷洒、矿山泥浆。
安装条件
- 气源供应: 需配备稳定、干燥且洁净的压缩空气源，建议加装油水分离器。
- 管路连接: 进出口管径应与泵口匹配，管路长度不宜过长以减少压力损失。
- 固定方式: 泵体应固定在平稳的基座或支架上，减少运行震动。
- 排气处理: 排气口应朝向空旷处或安装消声器，避免噪音污染。
- 环境要求: 避免安装在极端高温、低温或易结冰的环境中。
注意事项
- 严禁干运转: 虽然具有自吸功能，但长期无液运行会导致膜片过热损坏。
- 压力监控: 务必确保供气压力不超过 0.7 MPa，否则可能导致泵体爆裂。
- 介质兼容性: 使用前必须确认输送介质与泵体材质（塑料或金属）不发生化学反应。
- 定期维护: 建议每运行 500 小时检查一次膜片、球阀及密封圈，发现磨损及时更换。
- 冬季防冻: 寒冷季节停机时，必须排空泵腔及管路内的残留液体，防止冻结胀裂。
- 润滑保养: 对于中心阀杆等运动部件，应按手册要求定期加注适量润滑油。
