江浪气动隔膜泵产品规格书
一、产品概述
品牌：江浪 (Jianglang)
系列名称：RVK/RV 系列气动隔膜泵
涵盖型号：RV06, RV10, RV15, RV20, RV25, RVK3311
主要功能：耐腐蚀、输送酸碱液体及污水，具备自吸能力。
二、核心特点

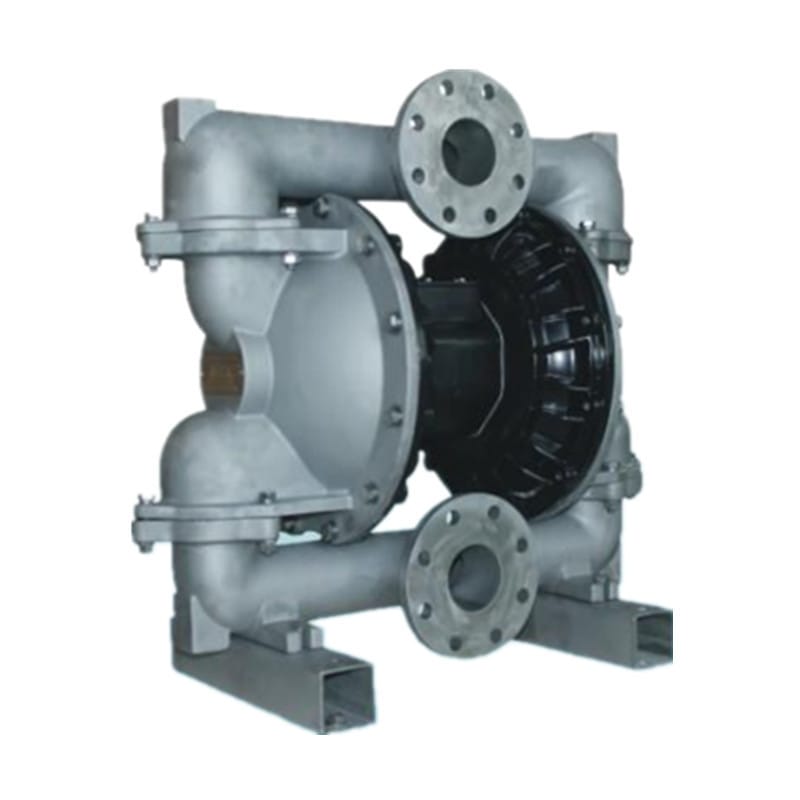

- 材质多样：提供塑料（Polymer）与金属（Metal）两种材质版本，适应不同介质需求。
- 耐腐蚀性强：专门设计用于处理酸、碱及腐蚀性化学液体。
- 运行安全：允许干运转，无需灌引水，气源驱动无火花风险。
- 性能稳定：配备标准性能曲线，流量与扬程随空气压力变化可控。
- 结构紧凑：提供详细的安装尺寸图，便于系统集成与维护。
三、技术参数
1. 通用参数
| 参数项 |
规格说明 |
| 动力源 |
压缩空气 |
| 最大工作压力 |
0.70 MPa (7.0 bar) |
| 推荐工作范围 |
0.14 - 0.70 MPa (1.0 - 7.0 bar) |
| 测试压力点 |
0.14, 0.28, 0.42, 0.55, 0.70 MPa |
| 介质温度 |
根据材质特性而定（常规塑料型建议常温至中温） |
2. 型号与尺寸参考 (单位：mm)
| 型号 |
材质类型 |
关键尺寸数据 (长×宽×高近似值) |
备注 |

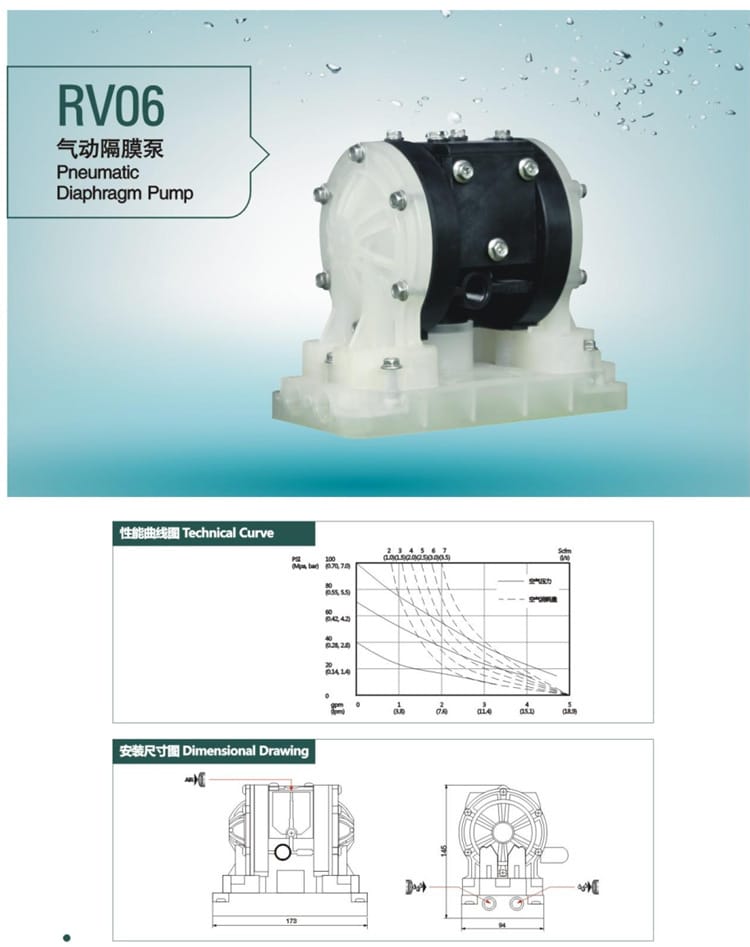

| RV06 |
塑料/金属 |
小型化设计 |
适用于微量输送 |

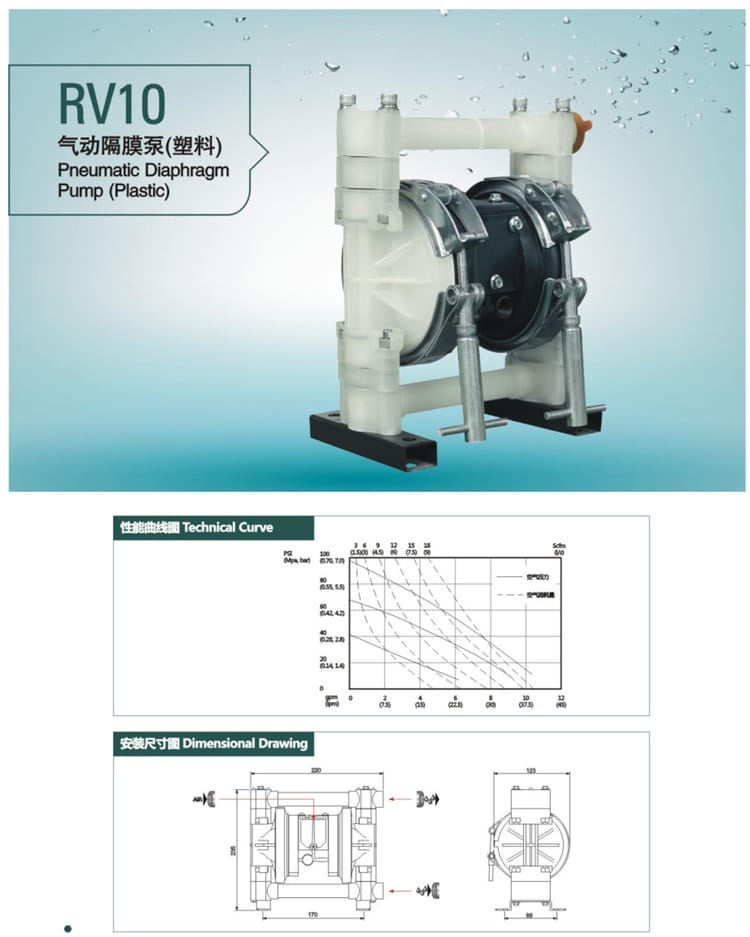

| RV10 |
塑料 |
220 × 121 × 170 |
紧凑型 |

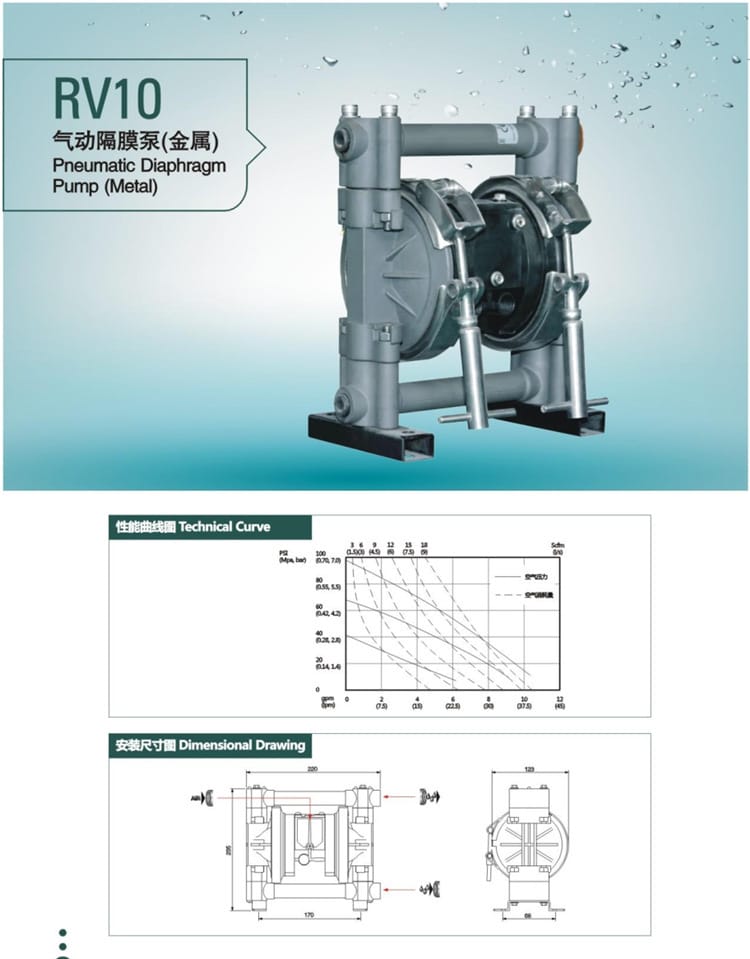

| RV10 |
金属 |
220 × 123 × 160 |
加强型 |
| RV15 |
塑料 |
217 × 160 × 158 |
中型 |

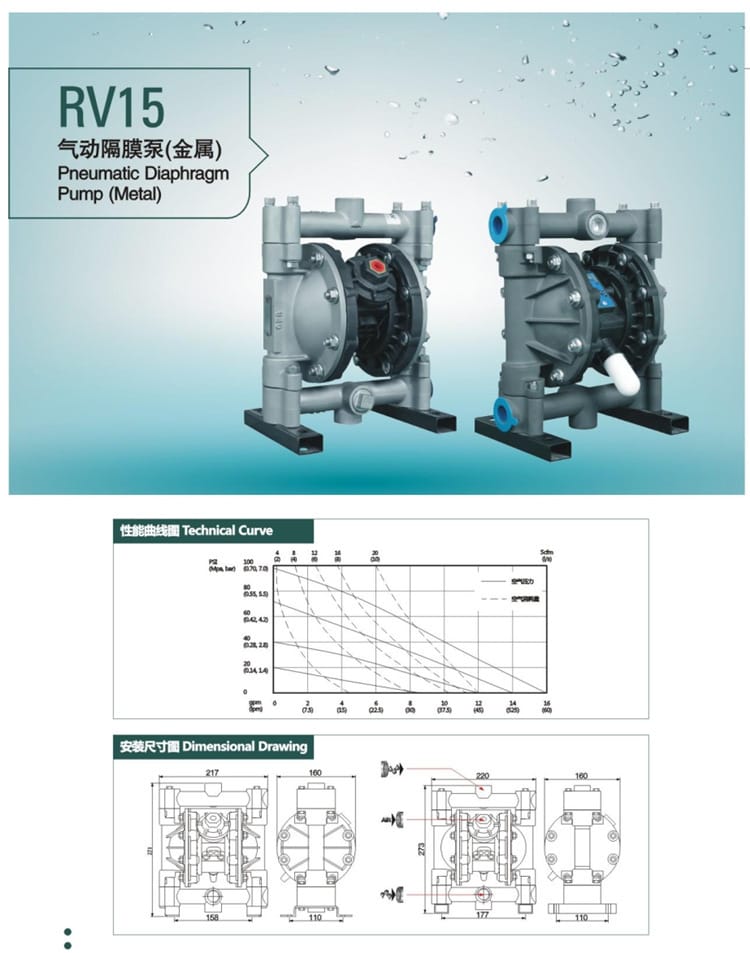

| RV15 |
金属 |
220 × 160 × 110 |
重型 |

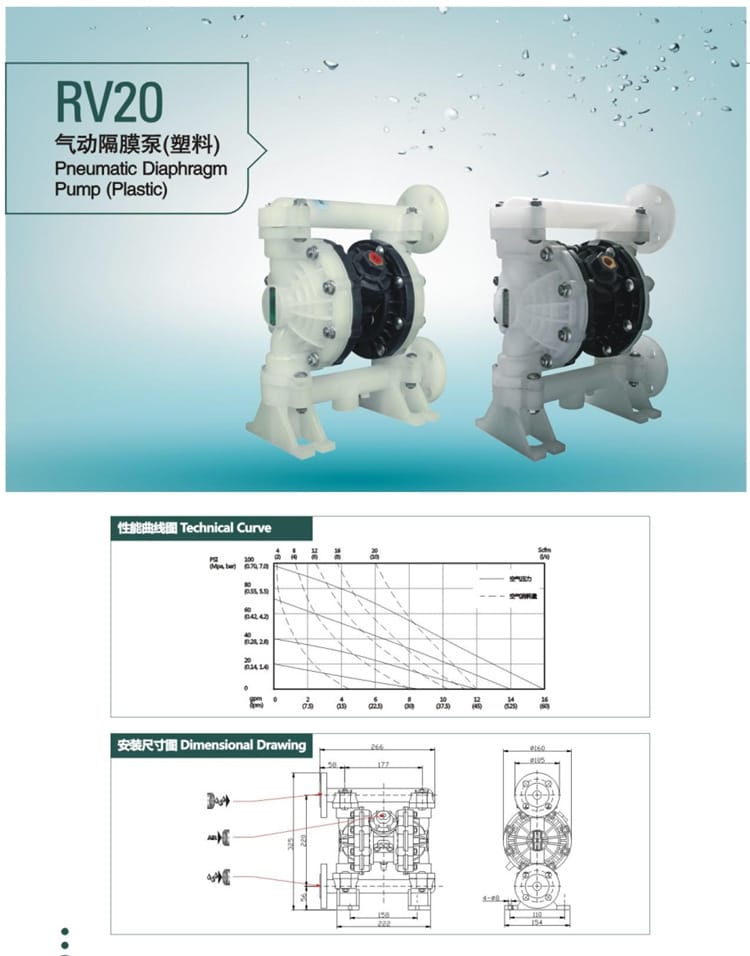

| RV20 |
塑料 |
266 × 177 × 142 |
大流量 |

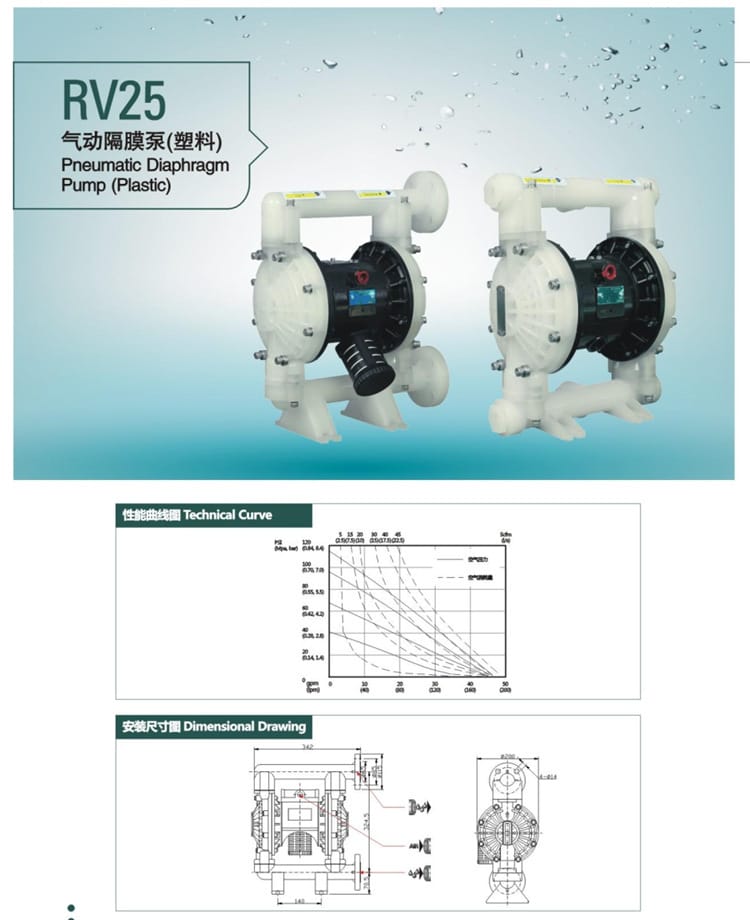

| RV25 |
塑料 |
342 × 140 × 150 |
超大流量 |
注：具体性能曲线（流量 vs 压力）请参考官方技术曲线图，上述尺寸为基于图纸数据的整理。
四、应用行业
- 化工行业：输送各类有机溶剂、强酸、强碱溶液。
- 环保水处理：工业废水排放、污泥输送、酸碱中和液循环。
- 电镀行业：药液过滤、槽液转移。
- 矿山冶金：矿浆输送、酸性废水处理。
- 食品医药：部分符合卫生级要求的型号可用于粘稠液体传输。
五、安装条件
- 基础要求：泵体应安装在坚固、水平的底座上，避免振动过大影响寿命。
- 气源连接：
- 必须配备空气过滤器和减压阀，确保气源清洁且压力稳定在 0.7MPa 以下。
- 气管内径需满足泵的最大耗气量要求，减少压力损失。
- 管路系统：
- 进出口管路应有独立支撑，严禁将重量直接压在泵体接口上。
- 建议出口安装止回阀，防止停机后液体倒流。
- 环境要求：安装场所应通风良好，避免极端高温或低温环境（特别是塑料部件）。
六、注意事项
- 压力限制：严禁超过 0.7MPa 的空气输入压力，否则可能导致膜片破裂或泵体损坏。
- 介质兼容性：使用前务必确认泵体材质（塑料或金属）与输送液体的化学兼容性。
- 防冻措施：冬季停机时，若环境温度低于冰点，必须排空泵腔内液体，防止冻裂。
- 维护保养：定期检查膜片、球阀及密封圈磨损情况，发现异常及时更换。
- 排气操作：初次启动或维修后，应先开启进气阀排出管路空气，再逐步加压至正常工作状态。
- 噪音控制：气动泵排气会产生噪音，建议在排气口加装消音器以满足环保要求。
