品牌与型号
品牌：边锋固德（边锋机械集团）

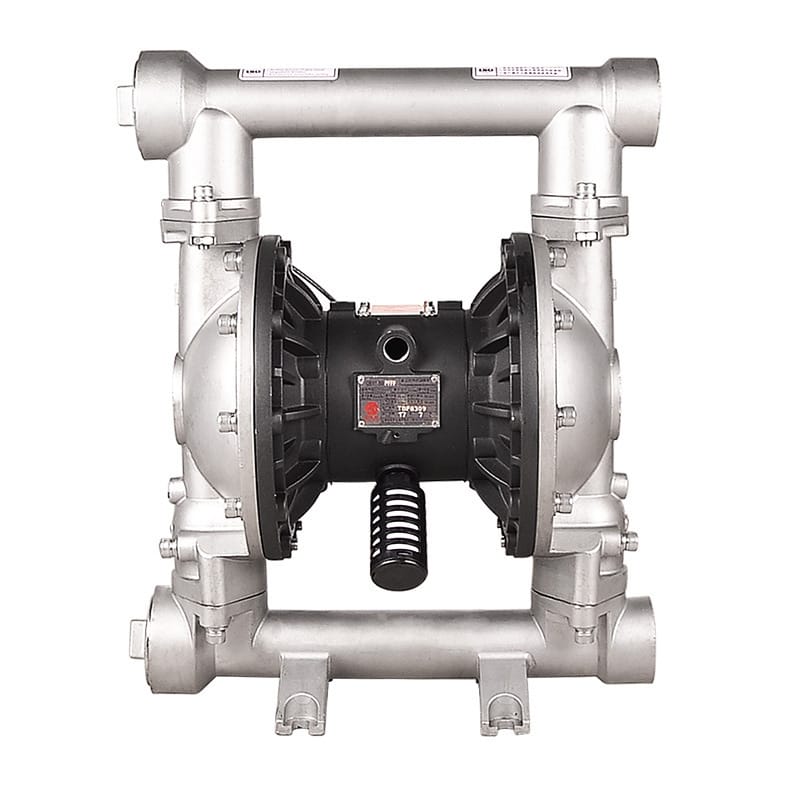

型号：QBY3-50PTFF（2寸不锈钢气动隔膜泵）
? 核心特点

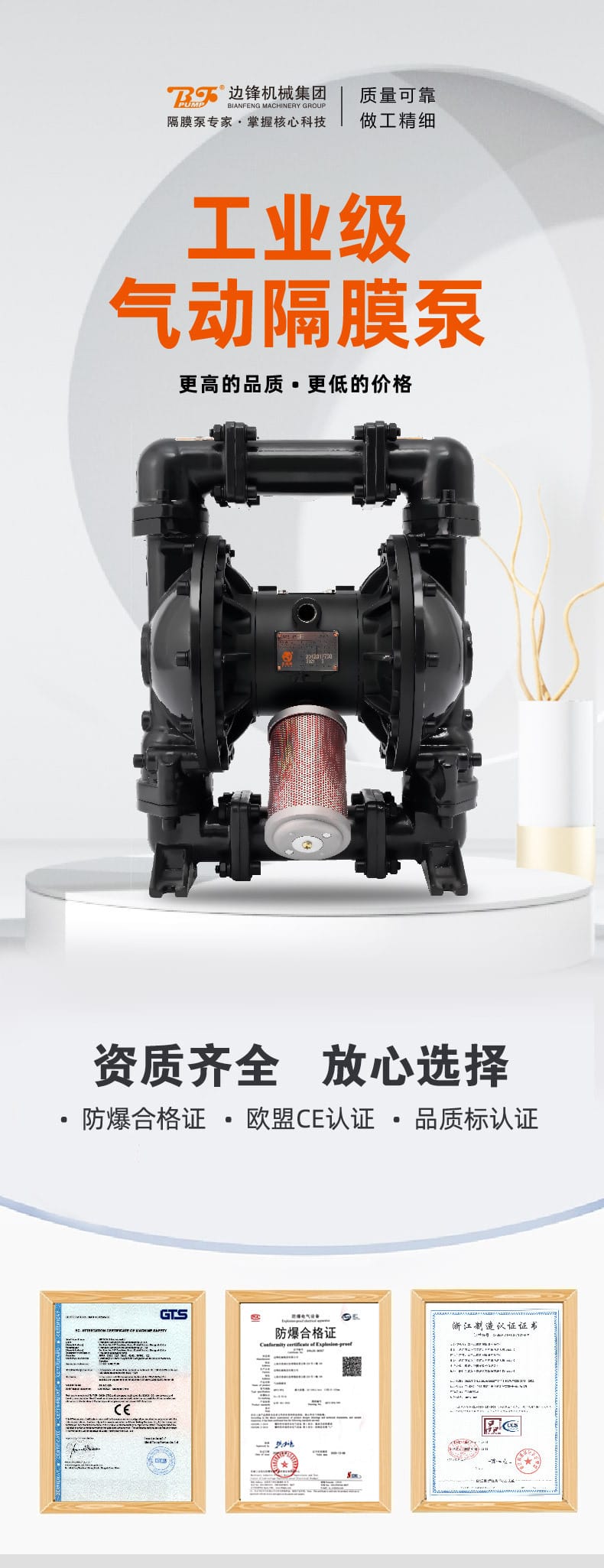

- 工业级精工品质：33年专注隔膜泵研发制造，集产研销服于一体，提供更高品质与更具竞争力的价格。
- 权威资质保障：全套资质齐全，持有防爆合格证、欧盟CE认证及品质标认证，安全合规，放心采购。

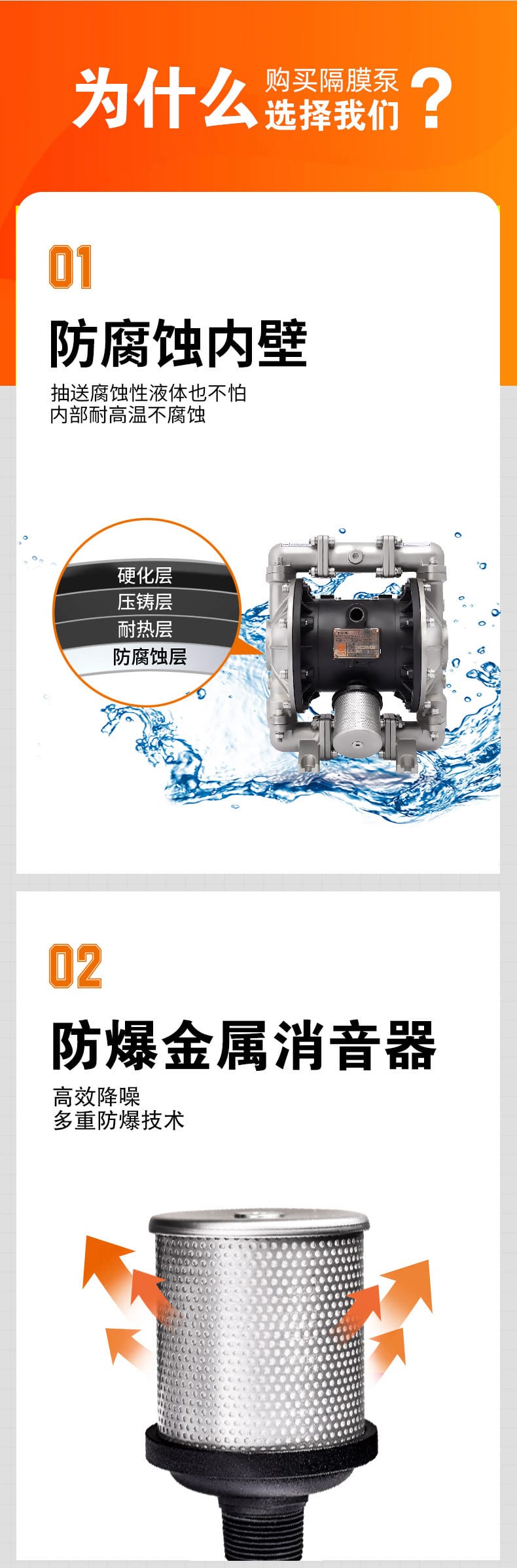

- 多层复合防腐内壁：采用“硬化层+压铸层+耐热层+防腐蚀层”一体化工艺，无惧强酸强碱及高腐蚀性介质侵蚀。

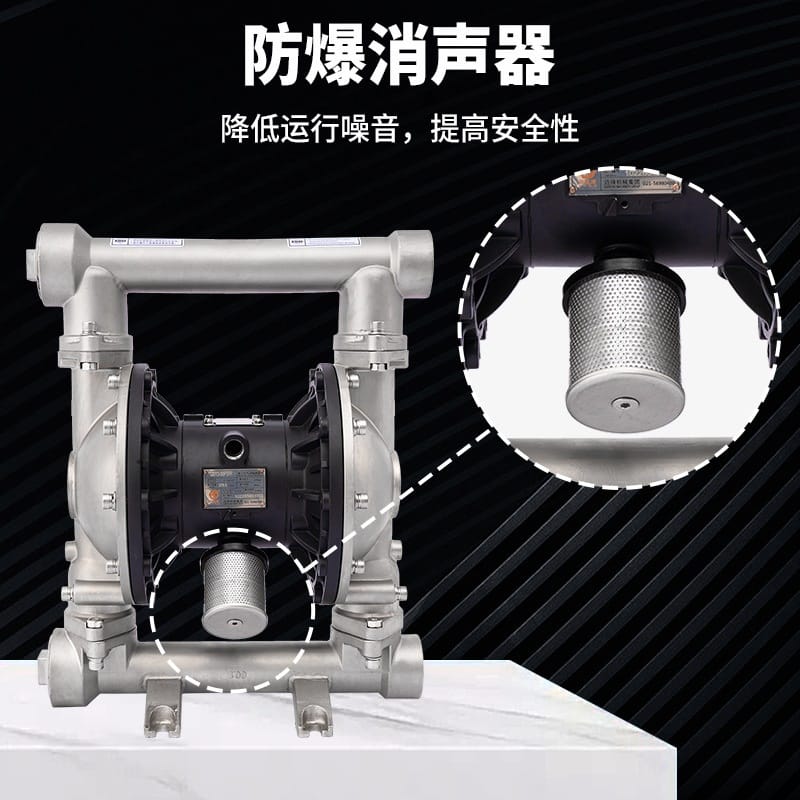

- 防爆静音设计：内置防爆金属消音器，结合多重防爆技术，高效降低运行噪音，提升工作环境安全性。

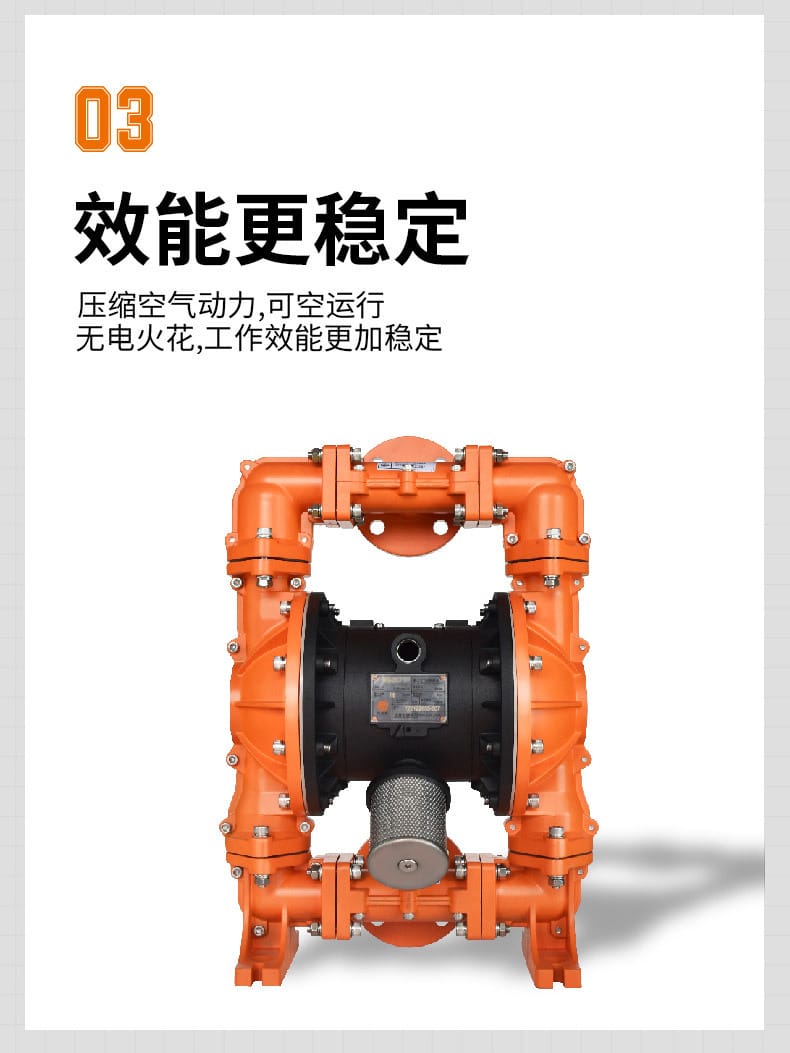

- 气动驱动零隐患：以压缩空气为动力源，无需外接电源，无电火花风险，支持短时干转，运行效能稳定可靠。

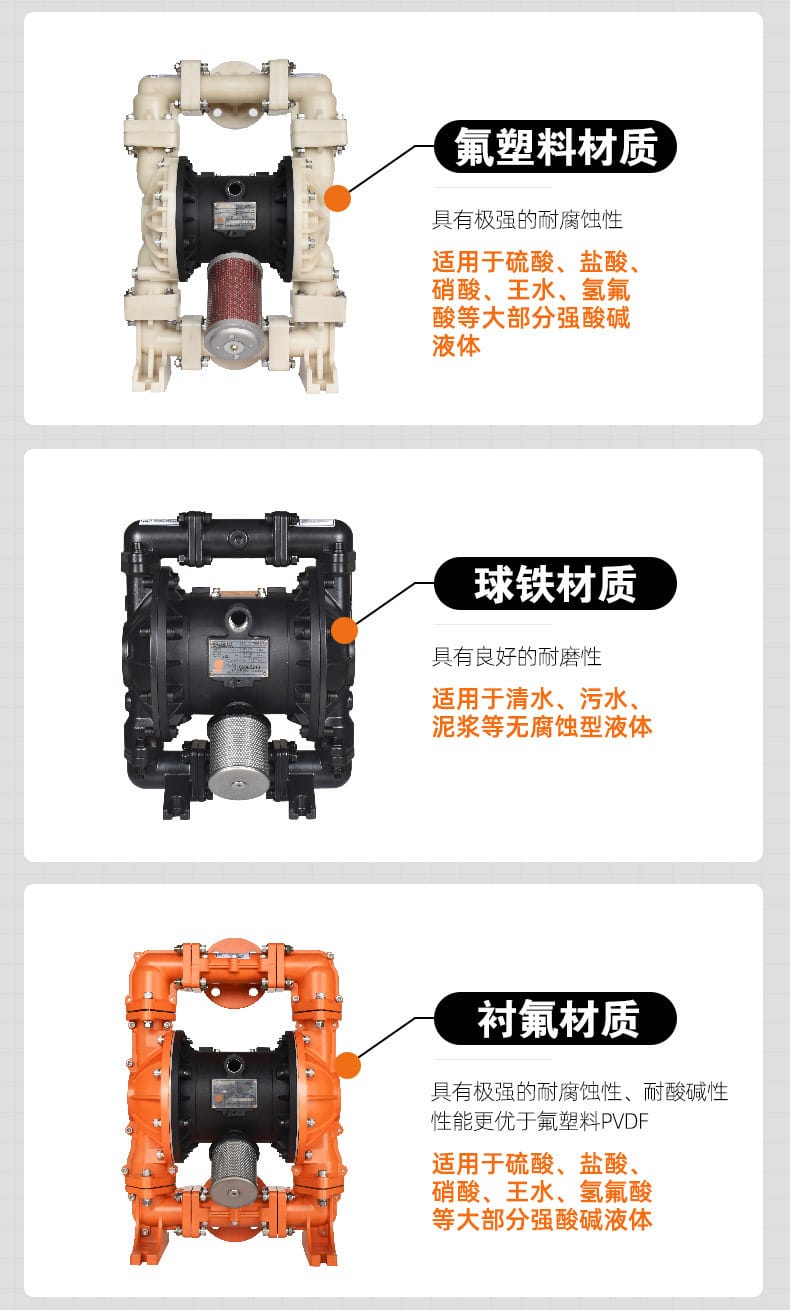

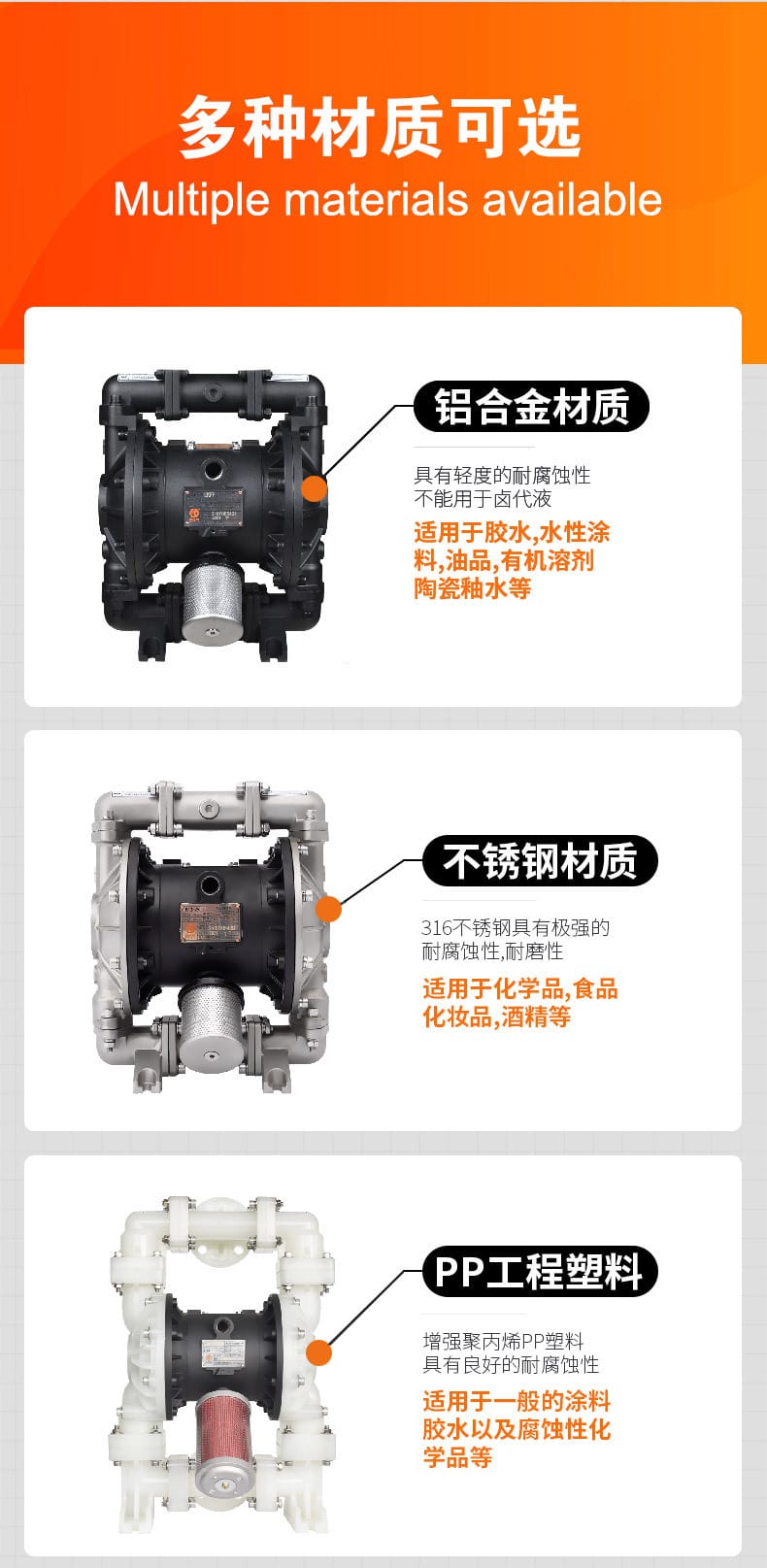

- 全材质矩阵可选：提供铝合金、316不锈钢、PP工程塑料、氟塑料、球铁、衬氟等多种过流部件材质，精准匹配各类工况。
⚙️ 技术参数

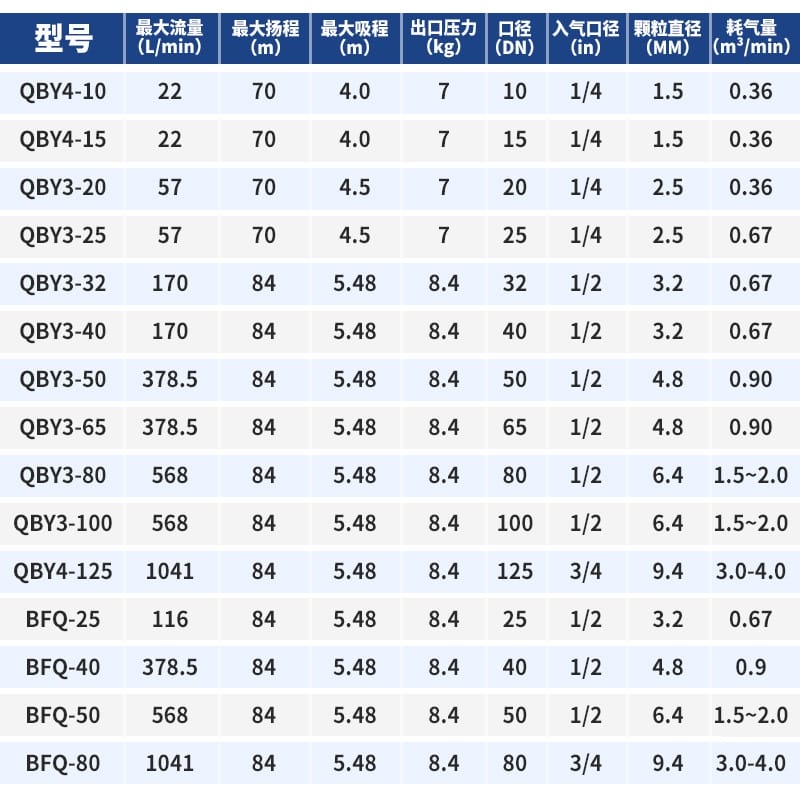

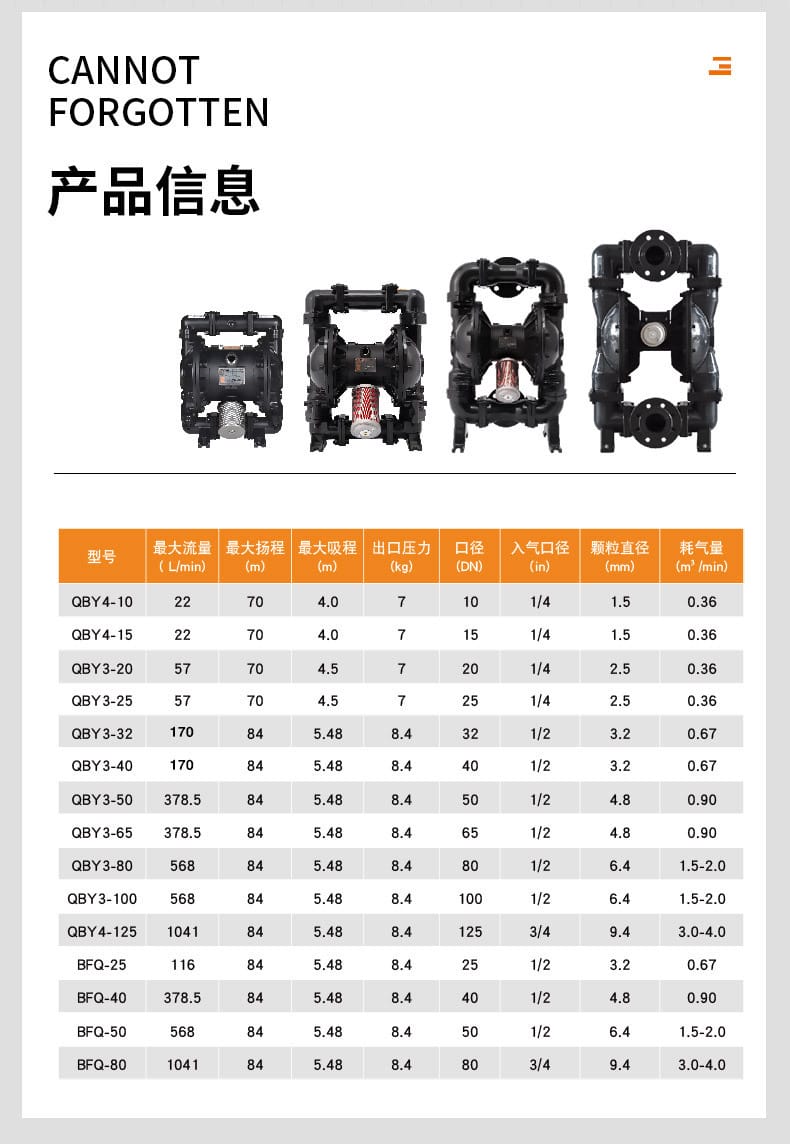

注：以下为QBY/BFQ系列标准参数库，QBY3-50PTFF核心参数已加粗标注
| 型号 |
最大流量(L/min) |
最大扬程(m) |
最大吸程(m) |
出口压力(kg/cm²) |
进出口口径(DN) |
入气口径(in) |
颗粒直径(mm) |
耗气量(m³/min) |
| QBY3-50PTFF |
378.5 |
84 |
5.48 |
8.4 |
DN50 |
1/2 |
4.8 |
0.90 |
| QBY3-20/QBY3-25 |
57 |
70 |
4.5 |
7 |
DN20/DN25 |
1/4 |
2.5 |
0.36 |
| QBY3-32/QBY3-40 |
170 |
84 |
5.48 |
8.4 |
DN32/DN40 |
1/2 |
3.2 |
0.67 |
| QBY3-80/QBY3-100 |
568 |
84 |
5.48 |
8.4 |
DN80/DN100 |
1/2 |
6.4 |
1.5-2.0 |
| BFQ-25~BFQ-80 |
116~1041 |
84 |
5.48 |
8.4 |
DN25~DN80 |
1/2~3/4 |
3.2~9.4 |
0.67~4.0 |
? 应用行业

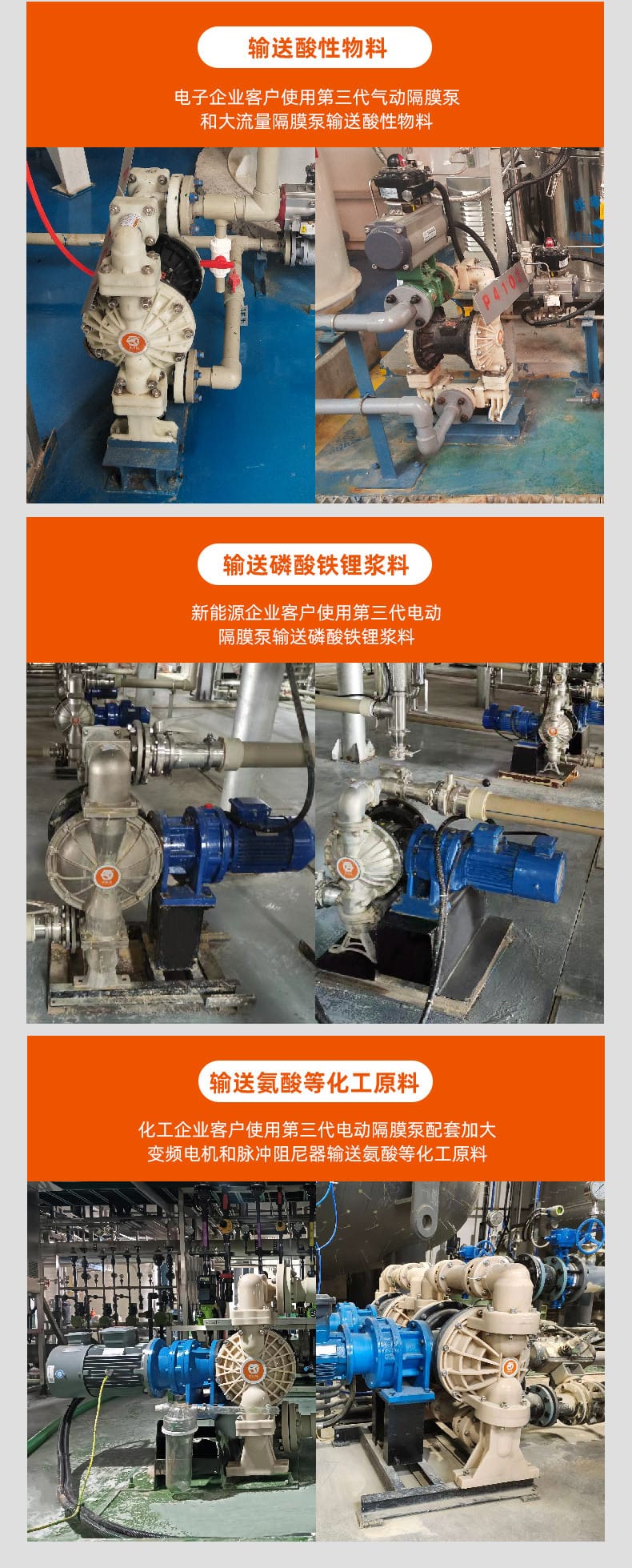

- 新能源与锂电材料：磷酸铁锂浆料、电解液等高粘度/含固量物料的精密输送。
- 精细化工与酸碱处理：硫酸、盐酸、硝酸、王水、氢氟酸、氨基酸及各类有机溶剂的耐腐蚀抽送。
- 电子半导体：高纯度酸性蚀刻液、清洗液的无尘级稳定输送。
- 食品医药与日化：酒精、化妆品基料、食品级流体及水性涂料的卫生级输送。
- 环保市政与矿业：清水、工业污水、泥浆、陶瓷釉水及含悬浮颗粒介质的排污作业。

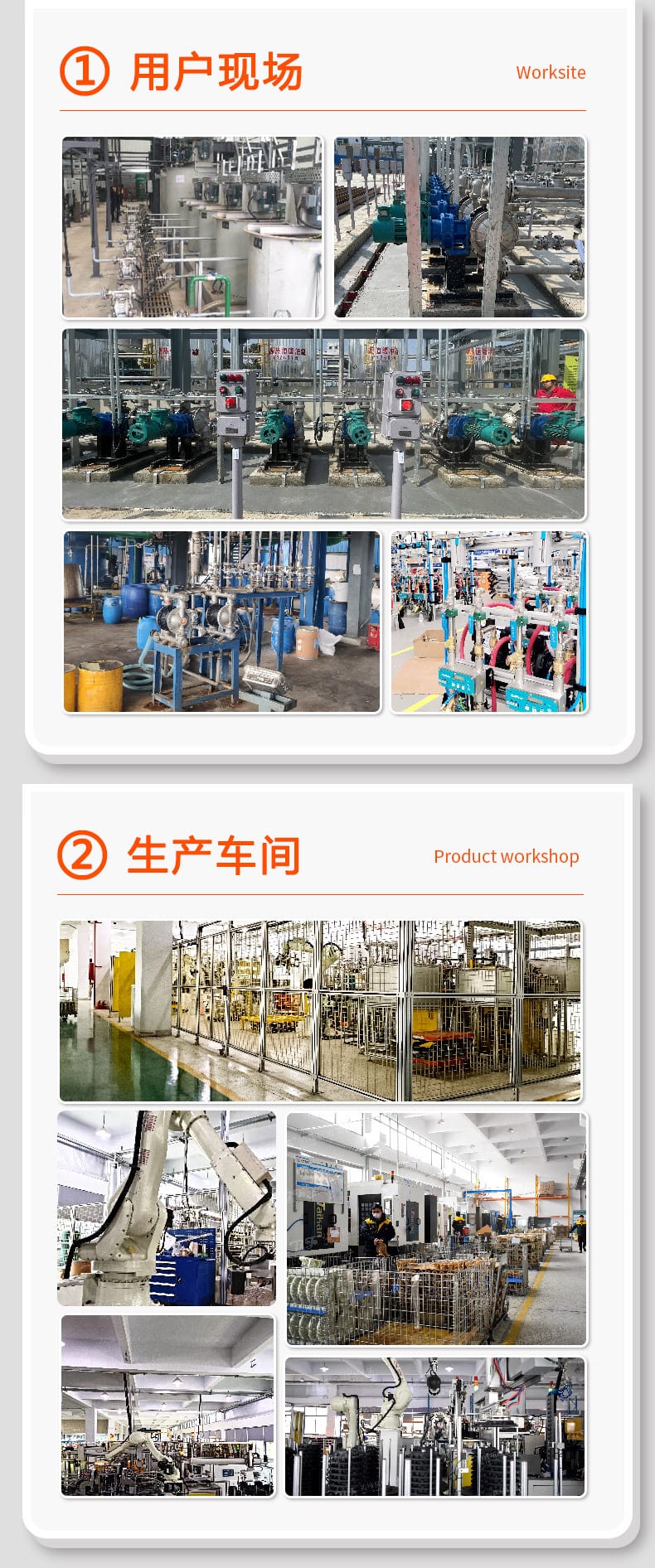

- 标杆客户验证：产品已深度应用于中粮、比亚迪、徐工集团、中国石油、国药集团、伊利、三一等五百强及跨国企业供应链体系。
?️ 安装条件
- 气源配置：必须接入干燥、洁净、无油污的压缩空气；工作压力建议稳定在 0.4~0.7 MPa；进气口前端务必串联 FRL三联件（过滤器、减压阀、油雾器），确保气动控制稳定。
- 管路匹配：进出口管道内径不得小于泵体口径，严禁使用变径接头强行缩径；推荐采用不锈钢波纹软管连接，以有效吸收泵体脉冲振动，保护工艺管线。
- 环境与地基：设备安装基础需水平坚固，周围预留至少 50cm 检修空间；若用于防爆区域（如Zone 1/2），须严格遵循GB3836防爆电气安装规范，并确保机体可靠接地。
- 介质温控：常规材质适用温度为 -20℃~+80℃；氟塑料/衬氟材质可耐受更高温度（通常≤120℃），安装前需确认介质温度未超出材质极限。
⚠️ 注意事项
- 材质严选：选型前务必进行介质兼容性测试。例如：铝合金严禁接触卤代烃类溶剂；强氧化性介质慎用普通316不锈钢；含高浓度固体颗粒介质建议优先选用球铁或衬氟材质。
- 气源维护：严禁在断气或气压低于0.2MPa状态下长期憋压运行；需每日排放过滤器积水，每月检查减压阀精度，防止冷凝水进入气缸导致拉缸。
- 易损件管理：隔膜片、球阀及阀座为高频消耗件。建议建立点检制度，当出现流量衰减、排气带液或异常撞击声时，应立即停机更换，常规寿命参考值为 2000~4000小时（视工况而定）。
- 安全操作：虽具备“无电火花、可空转”特性，但输送易燃、易爆、剧毒或挥发性介质时，必须在密闭循环系统中操作，并配套泄漏检测与应急吸附装置。
- 停机保养：长期停用或切换介质前，需用去离子水或兼容清洗剂彻底冲洗泵腔，排净残液后关闭进出气阀门，存放于干燥通风处，避免橡胶密封件老化粘连。
