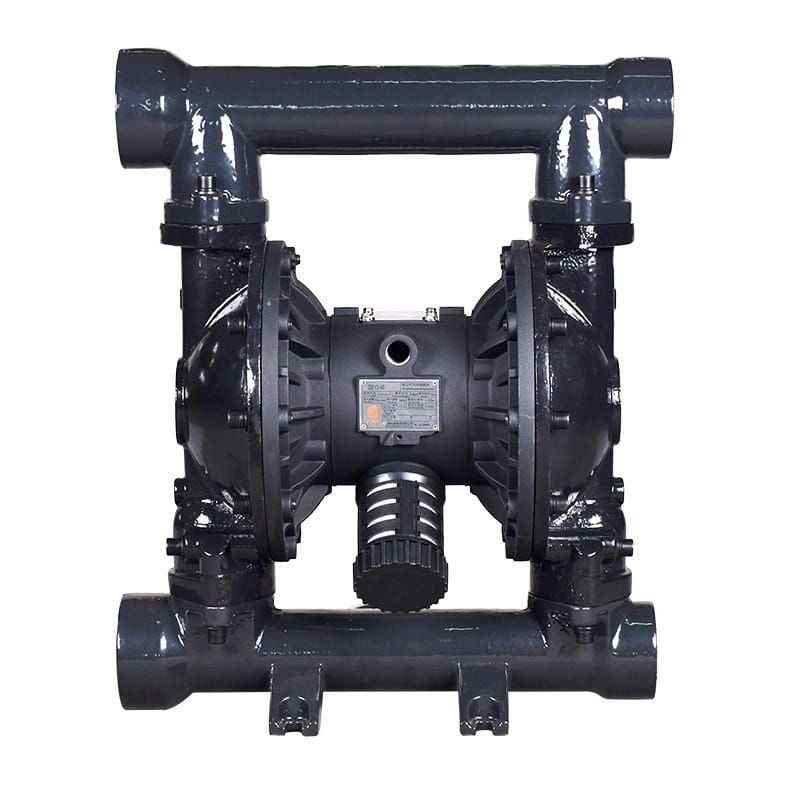

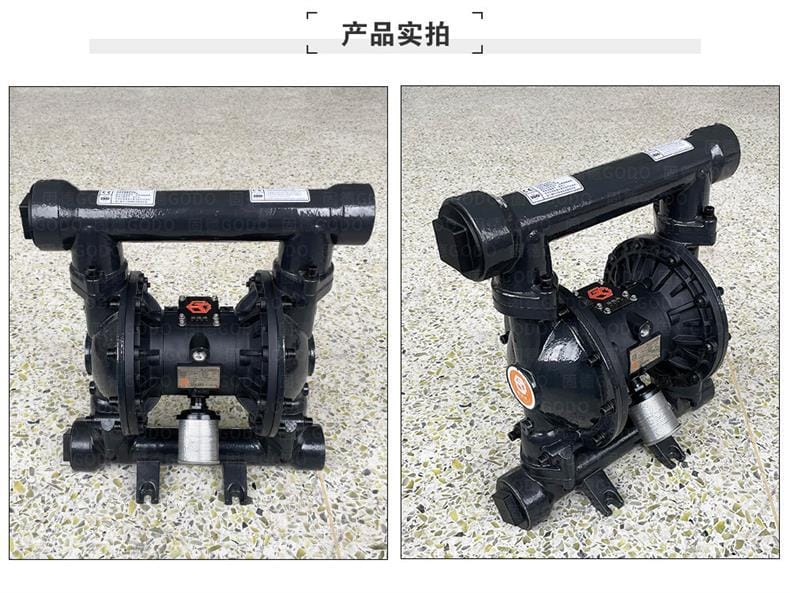

边锋固德牌铸钢气动隔膜泵 QBY3系列 产品技术手册
核心特点

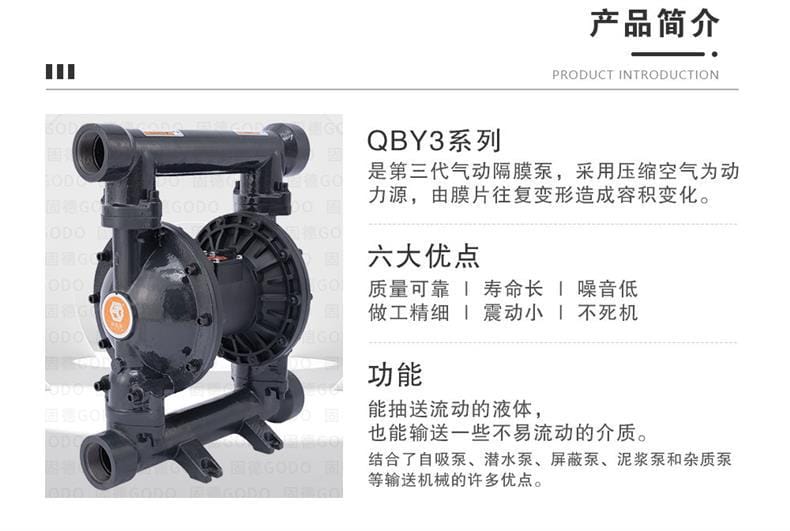

- 第三代气动驱动架构：以洁净压缩空气为动力源，通过双膜片往复交变变形产生容积变化，无需电力驱动，从源头杜绝电火花风险。
- 创新防卡死设计：采用新型内置气阀室结构，大幅提升进气承受压力，彻底解决传统隔膜泵“卡气停机”痛点，保障连续作业稳定性。
- 全寿命成本优化：流道与气路分离设计，正常工况下每年仅需更换1次易损件，综合维修成本较老款降低30%，大幅节省运营开支。
- 零泄漏与本质安全：无旋转部件与机械轴封，介质与运动部件完全物理隔离；整机符合Ex II T6 Gb防爆标准，适用于易燃易爆及有毒有害环境。

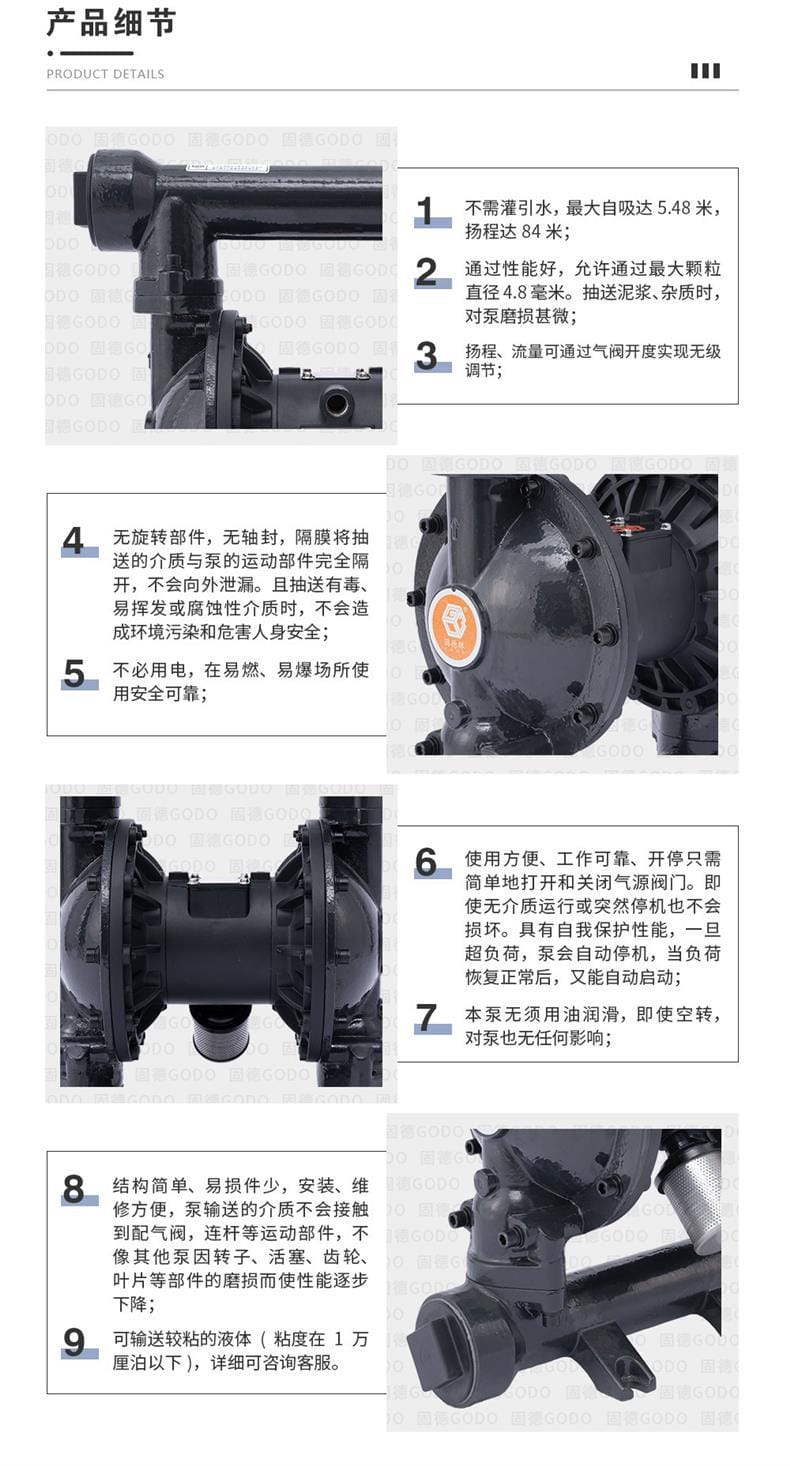

- 强大自吸与无极调节：最大自吸高度达5.48米，最高扬程84米；流量与扬程可通过调节进气阀开度实现无级精准控制，响应迅速。
- 宽泛工况适应性：支持无水空转与短暂憋压（超压自动停机卸压后自动重启）；耐温高达150℃；可高效输送粘度≤10,000厘泊的高稠度流体。
- 长效静音与极简维护：标配高品质金属消声器，有效降噪防爆；结构紧凑模块化，易损件极少，拆装、检修极为便捷。

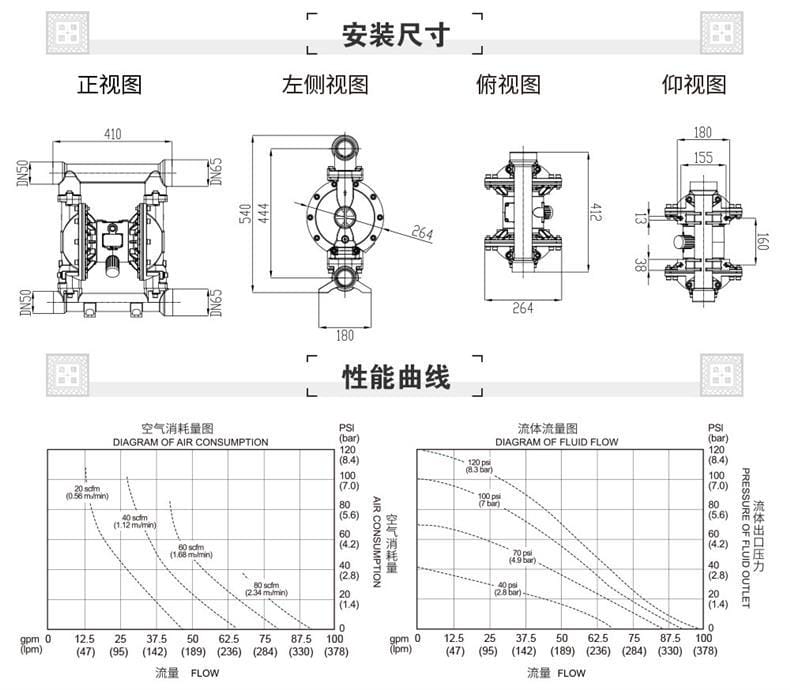

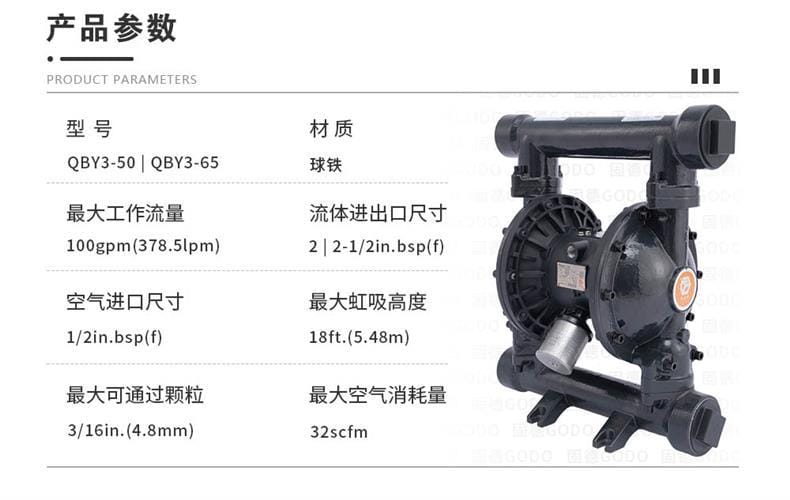

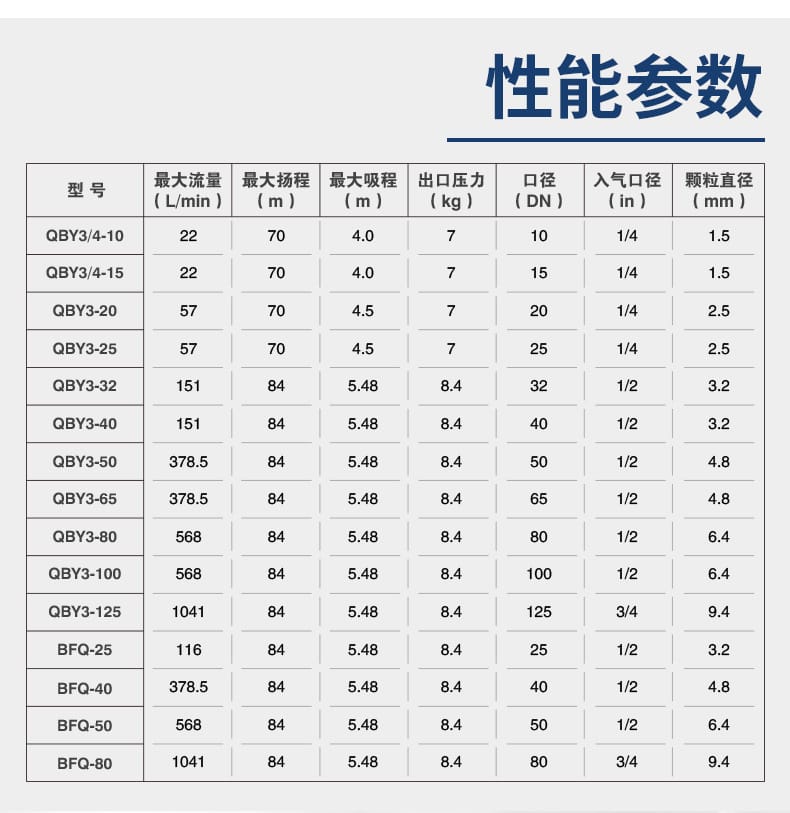

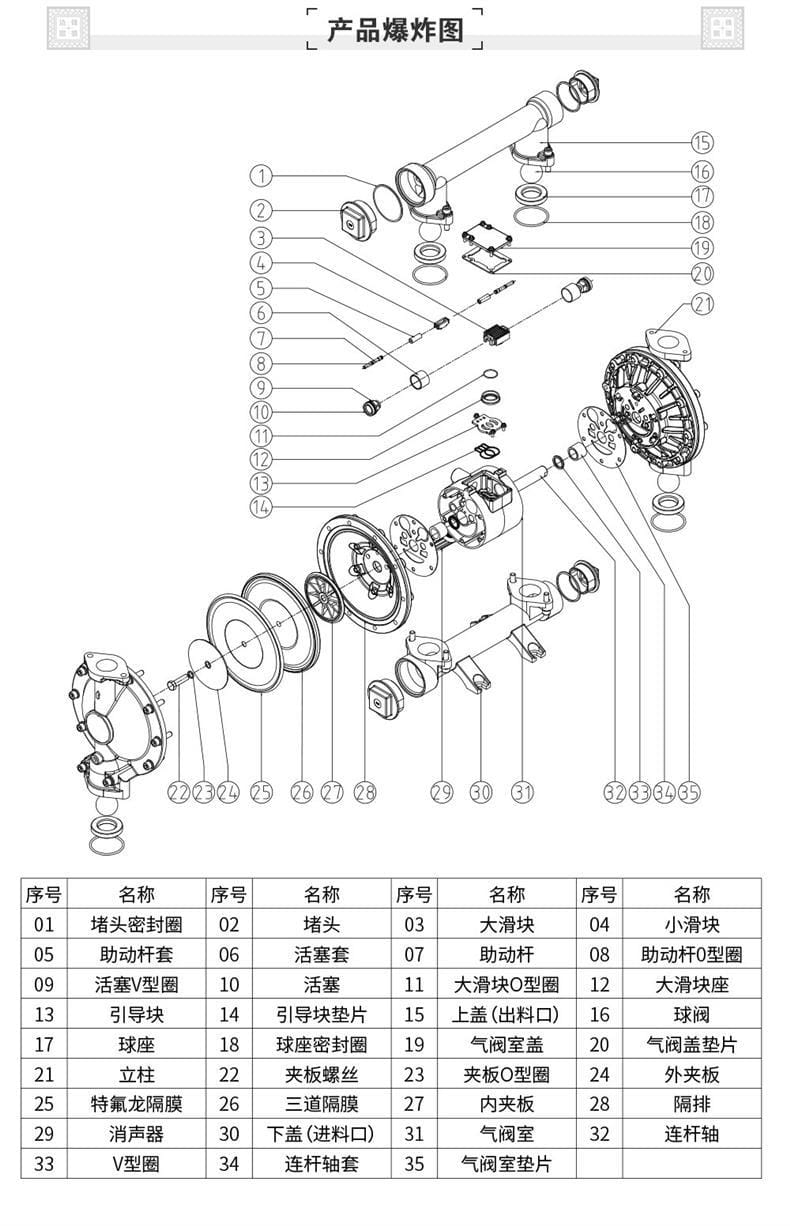

技术参数

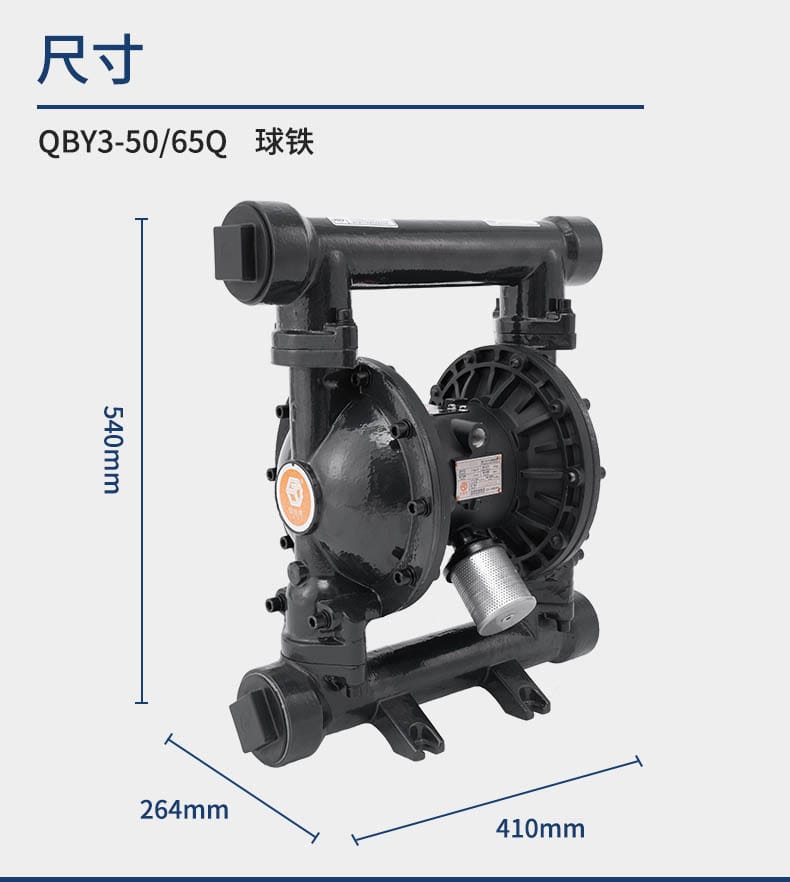

- 型号系列：QBY3-10 至 QBY3-125 及 BFQ系列
- 最大流量：22 ~ 1041 L/min（QBY3-50/65额定为378.5 L/min）
- 最大扬程：70 ~ 84 m
- 最大吸程：4.0 ~ 5.48 m
- 出口工作压力：最高 8.4 kgf/cm²（约0.84 MPa）
- 流道接口：DN10 ~ DN125（对应 BSP 螺纹 1/4" ~ 3/4"
- 空气进口：1/4" ~ 3/4" BSP
- 最大通过颗粒直径：1.5 mm ~ 9.4 mm（随口径递增）

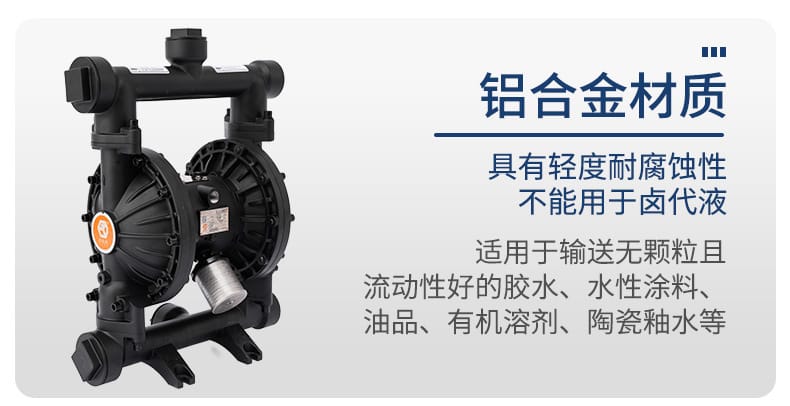

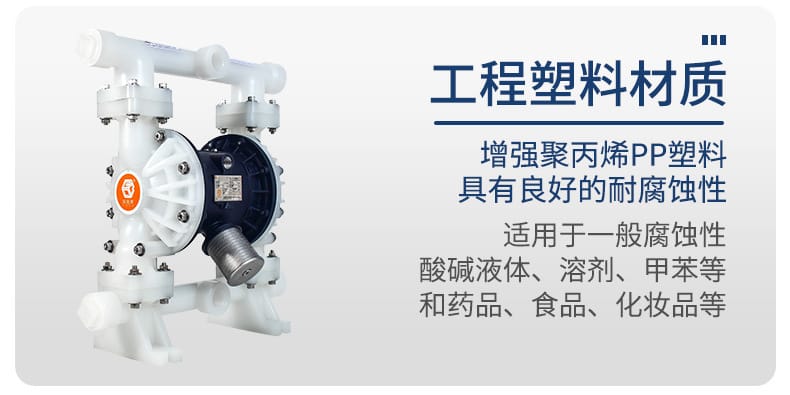

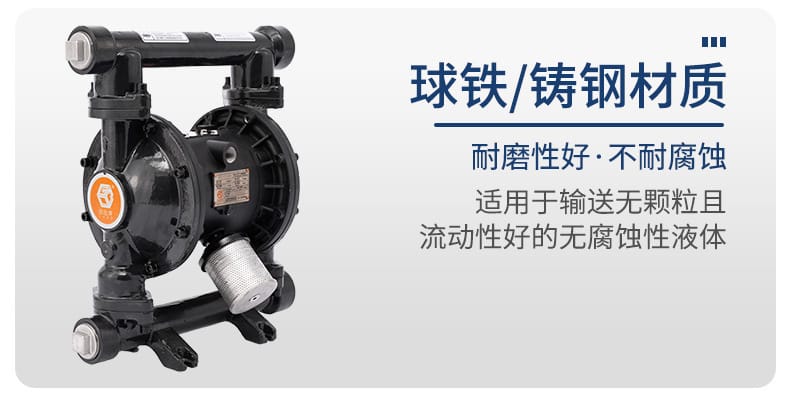

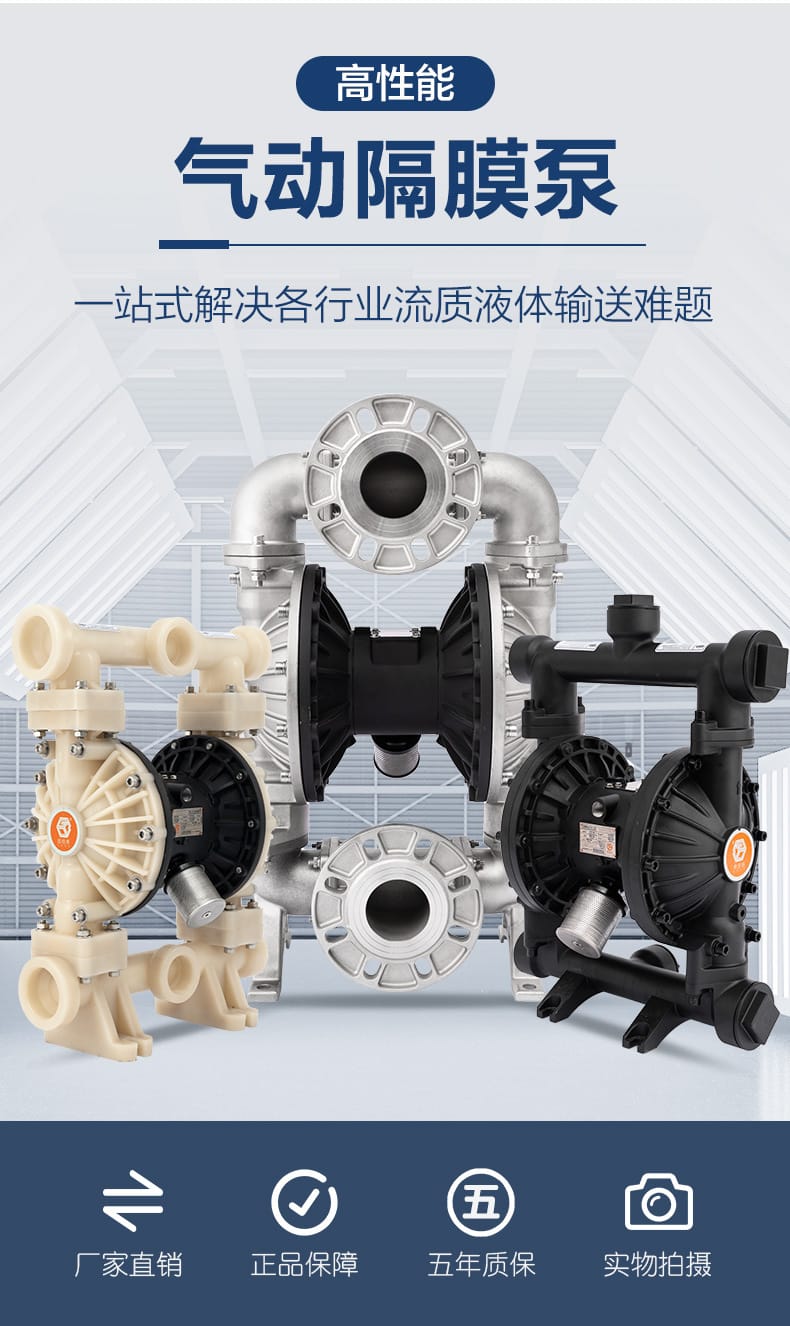

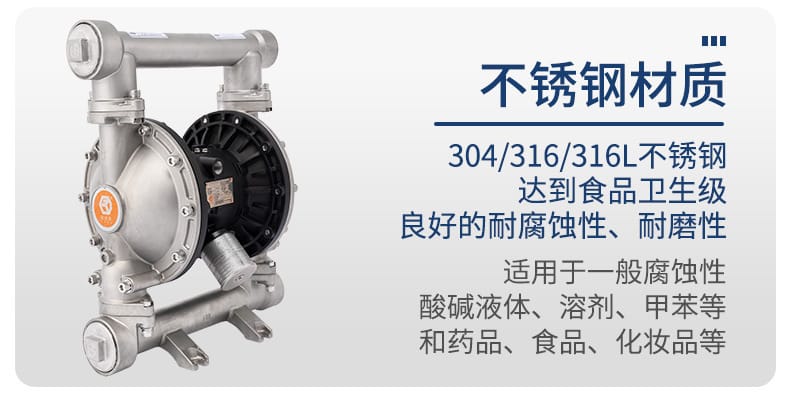

- 可选过流材质：铝合金（轻度耐腐蚀）、球铁/铸钢（耐磨抗冲击）、不锈钢（304/316/316L食品级）、工程塑料（PP增强聚丙烯）
- 耐温上限：150℃
- 防爆认证：Ex II T6 Gb
- 适用粘度：≤ 10,000 cP（特殊高粘介质需技术评估）
应用行业
广泛适用于各类流质液体、浆料及含颗粒介质的定量输送与循环处理，核心覆盖领域包括：
- 化工与环保：酸碱溶剂、废水污泥、有机溶剂、悬浮液、电镀液
- 食品与制药：糖浆、果汁、药液、化妆品、食用油（食品级配置）
- 制造与矿业：陶瓷釉水、油墨涂料、矿浆、切削液、造纸黑液
- 能源与重工：油田泥浆、船舶压载水、电厂脱硫剂、冶金助剂
- 轻工与日化：印染染料、洗涤制剂、微电子清洗液、涂料油漆
安装条件
- 气源配置：需提供洁净干燥的压缩空气，建议前端加装FRL三联件（过滤、减压、油雾），工作气压通常控制在0.2~0.7 MPa区间。
- 管路对接：进出口接口需与现场管道严格匹配，推荐使用柔性软管过渡以吸收微振；严禁在进出口手动阀关闭状态下启动泵体。
- 基础固定：虽具备低振动特性，仍需将泵体稳固安装于水平、坚实的基座或型钢支架上，确保运行重心平稳且便于后期检修。
- 环境要求：无需专用配电房，可室内外灵活布置；防爆区域使用时须可靠接地，并符合当地危化场所仪表安装规范。
- 自吸工况：抽吸作业时，泵体安装液位必须低于储液罐最低液面，以保证自吸腔充满液体，避免气蚀。
注意事项

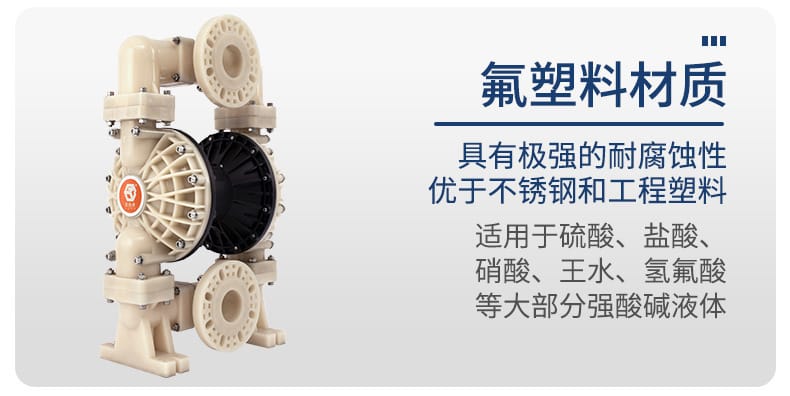

- 介质兼容性校验：选型前务必核对流体物性。铝合金禁用于卤代烃类液体；铸铁不适用于强腐蚀介质；强酸强碱（如氢氟酸、王水）需指定特氟龙包覆或高级别不锈钢/工程塑料材质。
- 严禁长期干磨与憋压：设备支持短时空打与超压自我保护，但长期无水干转或持续憋压运行会加速膜片疲劳破裂，缩短核心部件寿命。
- 定期巡检保养：建议每半年检查隔膜、球阀及O型圈磨损状况，发现微裂或硬化立即更换；保持气路畅通，防止冷凝水或杂质进入气阀室导致换向失灵。
- 防冻与环境防护：低温户外环境使用时，建议选配防冻型消声器或停机后彻底排空泵内残液，防止结冰胀裂流道与夹板。
- 合规与安全操作：设备仅限铭牌参数范围内运行，涉及未知化学反应、超高粘度或极端工况前，请务必联系厂家技术客服进行专项评估与定制化方案确认。
