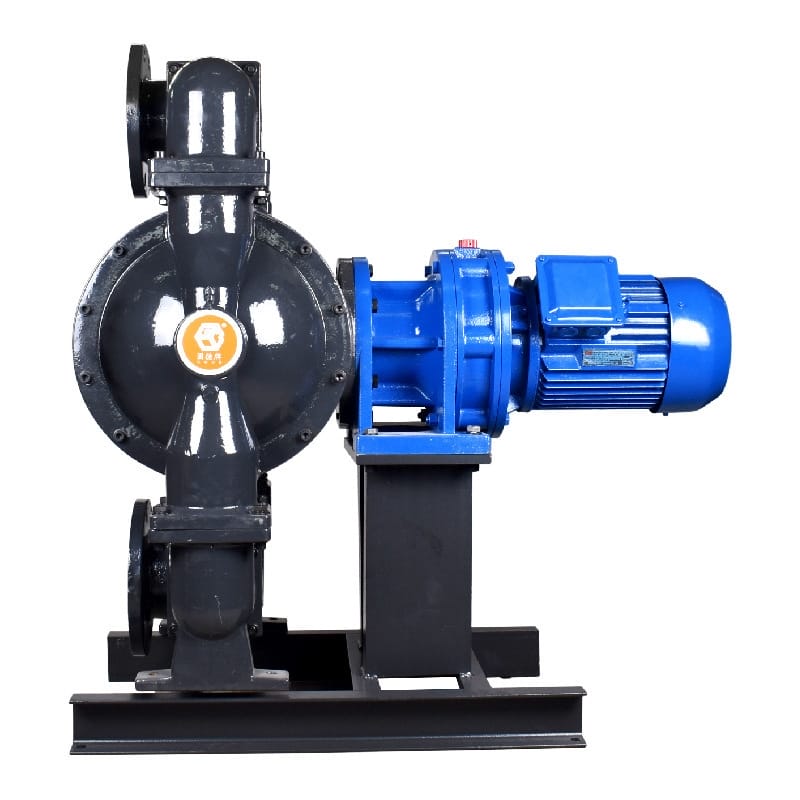

边锋固德电动隔膜泵产品技术手册
1. 核心特点

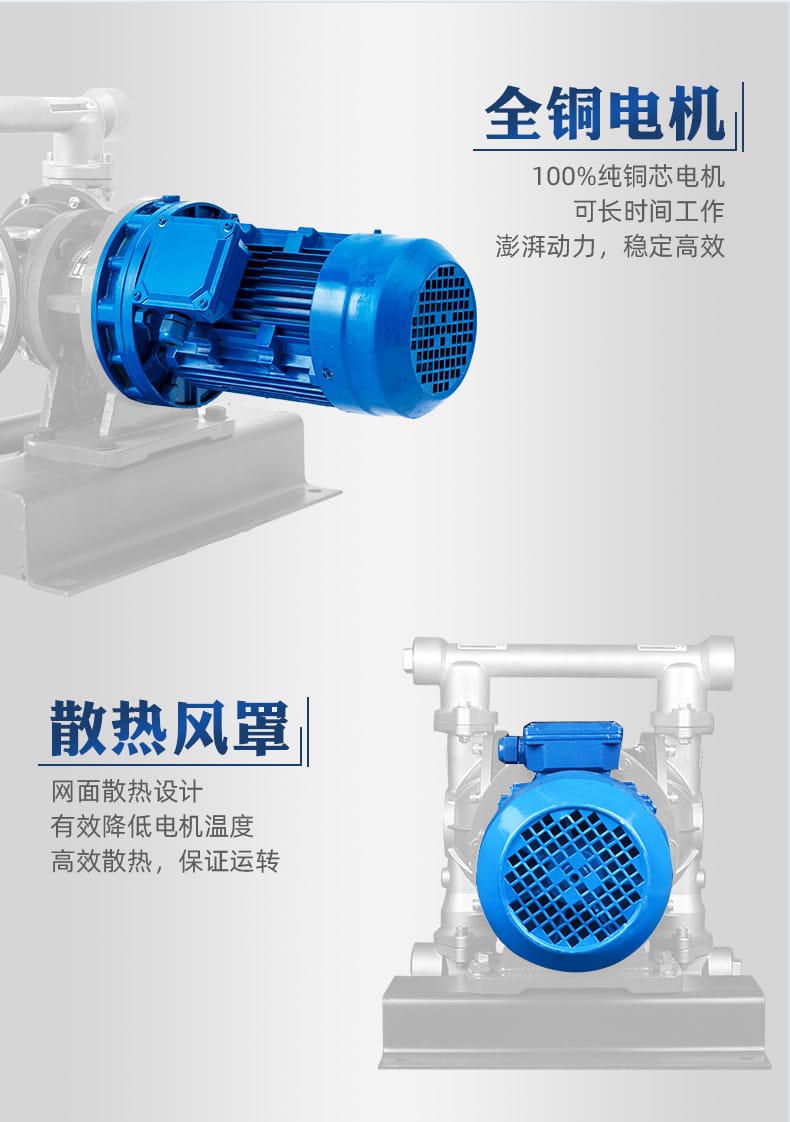

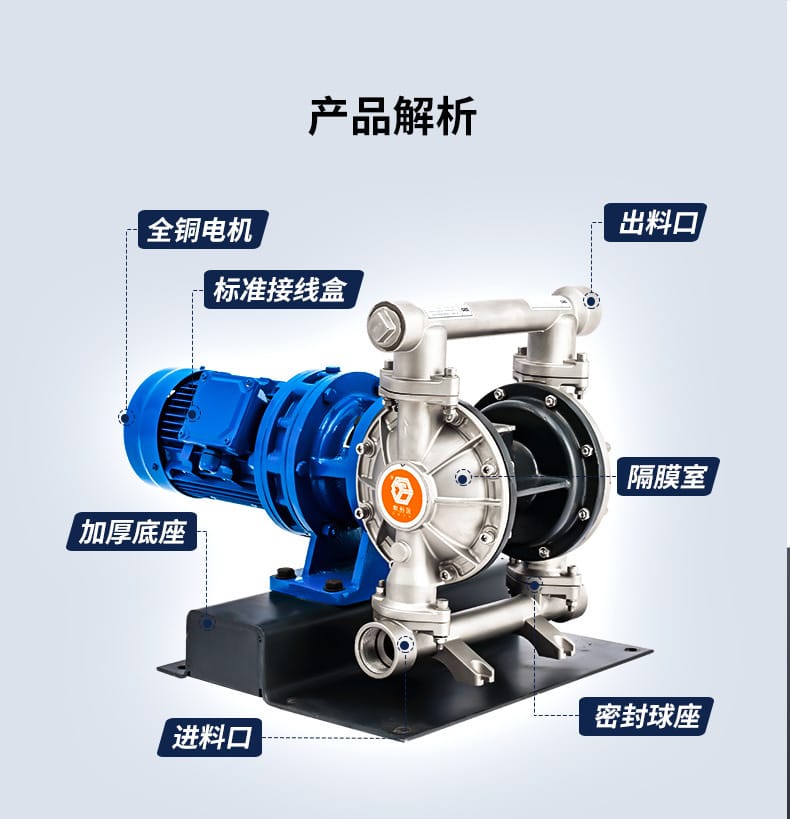

- 强劲动力：搭载 100% 全铜芯电机，支持无水空转自吸启动，澎湃动力确保持续高效运转。
- 卓越散热：采用后置散热风罩网面设计，有效降低电机温度，实现久用不烧机。

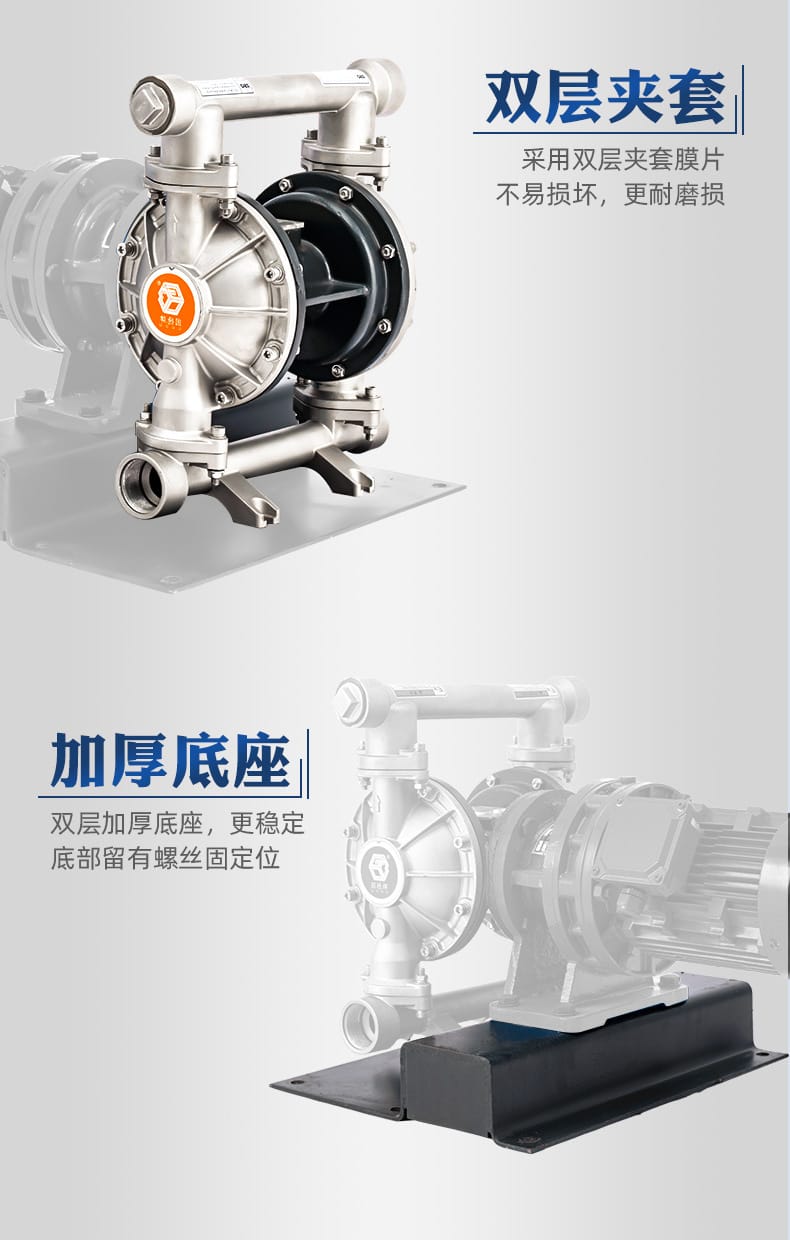

- 坚固耐用：双层夹套膜片设计，加厚底座并预留螺丝固定位，抗震防摔，运行稳定性高。

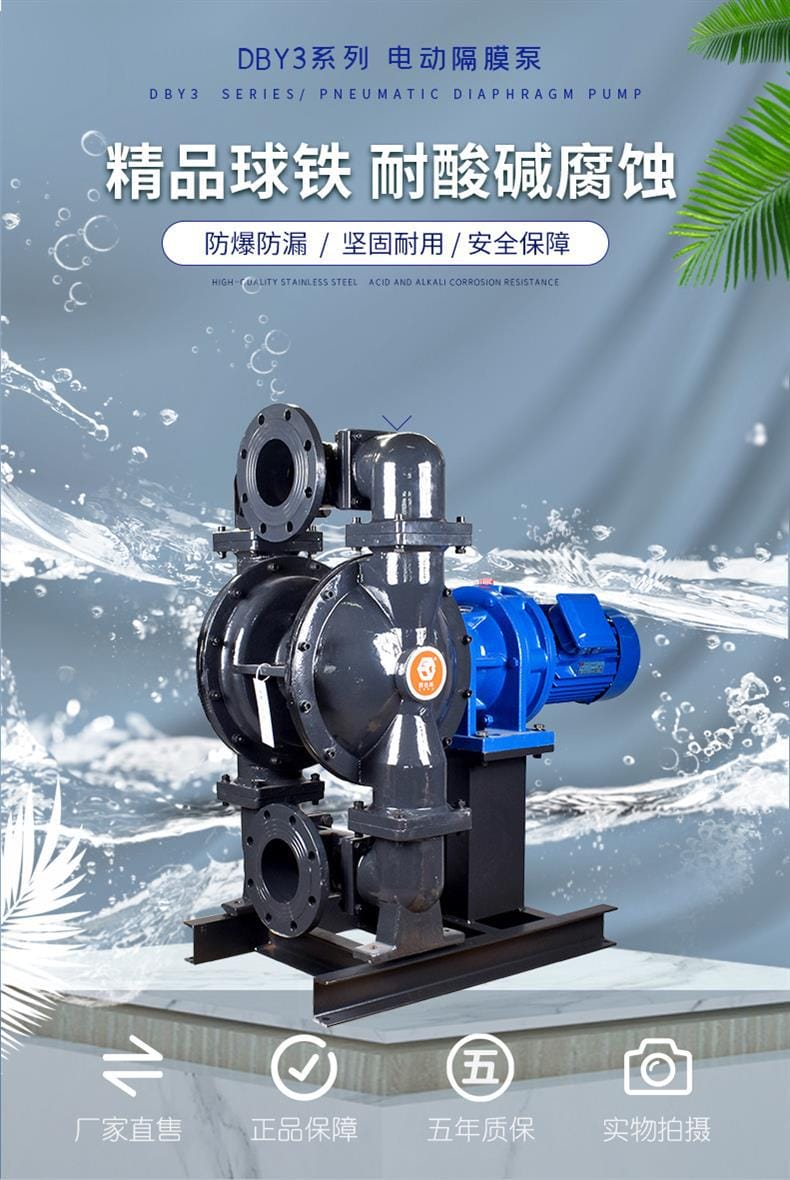

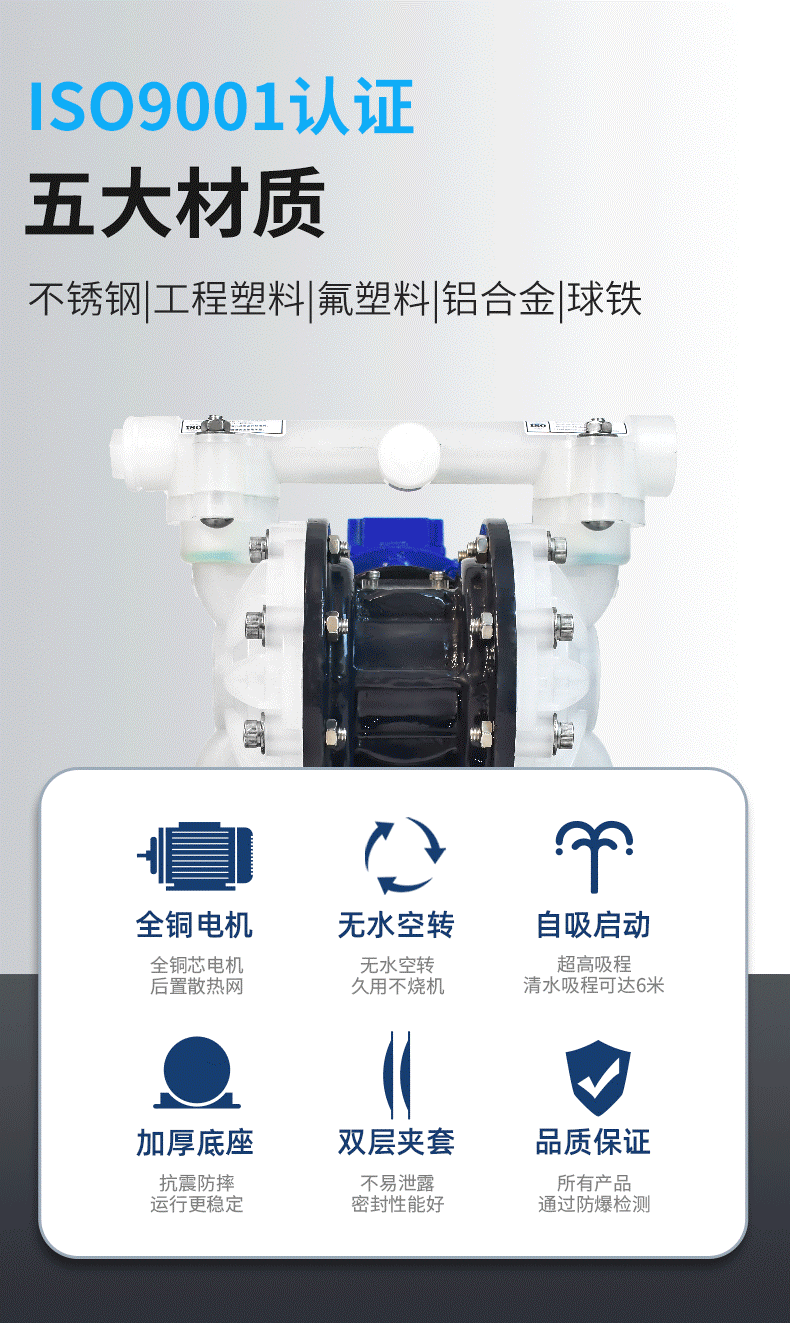

- 广泛兼容：提供五大材质选择（不锈钢、工程塑料、氟塑料、铝合金、球铁），耐酸碱腐蚀。
- 安全认证：产品通过防爆检测，密封性能优异不易泄露，拥有 ISO9001 质量认证。
- 品质承诺：工厂直售正品保障，提供五年质保服务，售后团队专业响应。

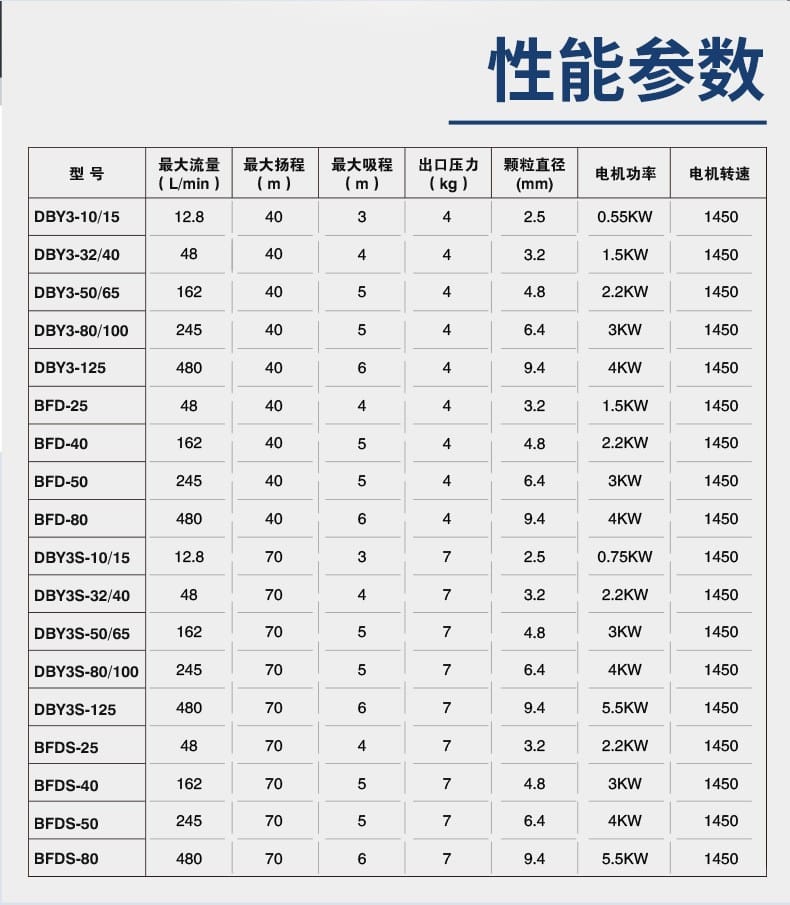

2. 技术参数
以下为系列化产品通用参数范围，具体型号请以铭牌为准：
| 型号系列 |
最大流量 (L/min) |
最大扬程 (m) |
最大吸程 (m) |
出口压力 (kg) |
允许颗粒直径 (mm) |
电机功率 (KW) |
电机转速 (rpm) |
| DBY3 系列 |
12.8 - 480 |
40 |
3 - 6 |
4 |
2.5 - 9.4 |
0.55 - 4 |
1450 |
| BFD 系列 |
48 - 480 |
40 |
4 - 6 |
4 |
3.2 - 9.4 |
1.5 - 4 |
1450 |
| DBY3S 系列 |
12.8 - 480 |
70 |
3 - 6 |
7 |
2.5 - 9.4 |
0.75 - 5.5 |
1450 |
| BFDS 系列 |
48 - 480 |
70 |
4 - 6 |
7 |
3.2 - 9.4 |
2.2 - 5.5 |
1450 |

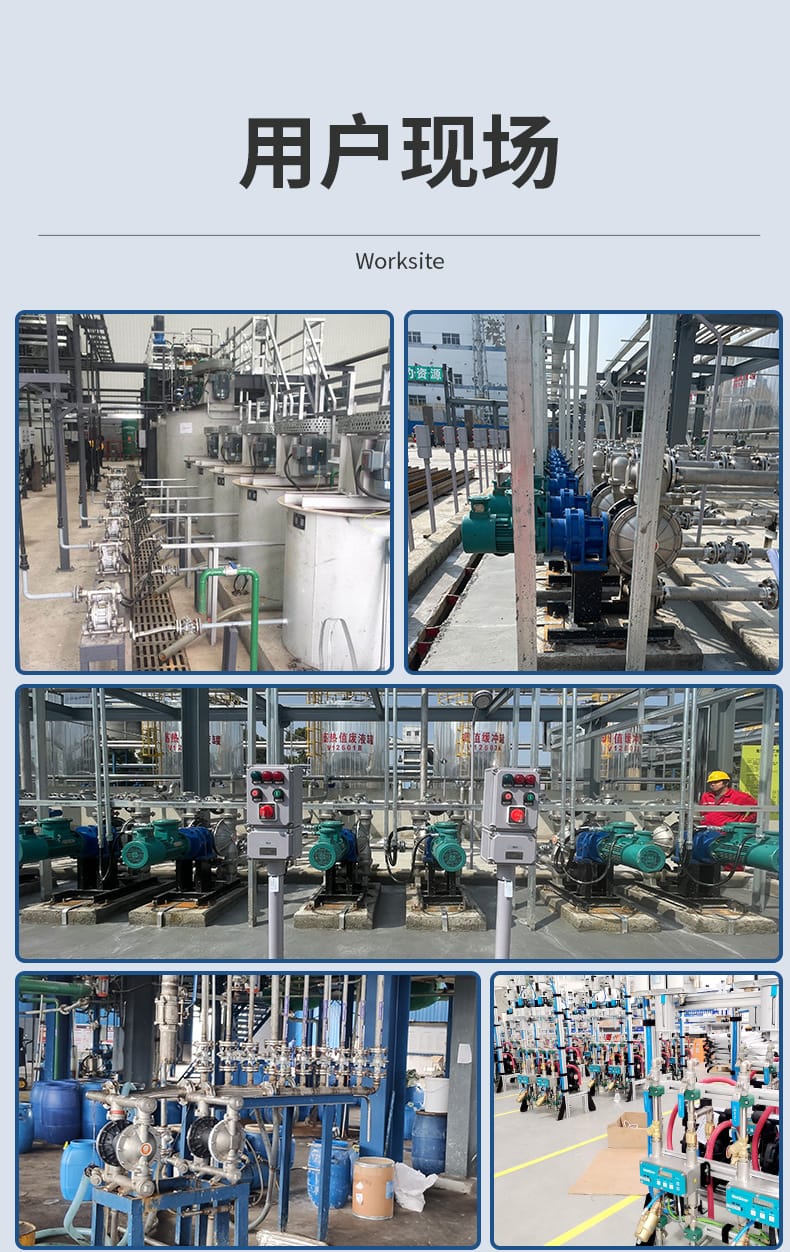

3. 应用行业
本产品广泛应用于多种工业流体输送场景：
- 环保水务：城市污水处理、工业废水排放与输送。
- 化工涂料：油漆、涂料、油墨、酸碱液体的输送（如立邦、三得利等合作伙伴应用）。
- 食品饮料：食品原料、添加剂输送（如中粮、伊利、维达等合作伙伴应用）。
- 石油化工：原油、成品油及化学溶剂的转运（如中国石油、徐工集团等合作伙伴应用）。
- 医药健康：药液、药剂及生物制剂的精密输送（如仁和药业、国药集团等合作伙伴应用）。
- 其他领域：矿山冶金、电子制造、粉体处理等行业。
4. 安装条件
为确保设备最佳性能，请遵循以下安装要求：
- 基础稳固：设备底部设有螺丝固定位，必须安装在水平、坚固的地面上，并使用螺栓紧固以防止震动位移。
- 通风散热：电机散热风罩周围需保留至少 30cm 的空间，严禁遮挡，确保空气流通以降低温度。
- 电气规范：接入标准接线盒电源，电压需与电机铭牌一致，强烈建议电路配备漏电保护装置。
- 管路支撑：进出料口管路应独立支撑，避免泵体承受管道重力，连接处需加装软接头以减少应力。
- 环境防护：若安装于室外，需采取防雨防晒措施；在易燃易爆环境安装时，须确认防爆等级符合要求。
5. 注意事项
- 材质匹配：选购时请务必根据输送介质的腐蚀性选择合适的泵体材质（如强酸选氟塑料，普通污水选球铁）。
- 运行监控：虽然支持无水空转，但长期干磨仍可能影响膜片寿命，建议安装液位控制以避免频繁空转。
- 定期保养：每运行一定周期后，应检查隔膜片是否破损，清理进出口滤网，防止大颗粒杂质堵塞。
- 异常停机：运行过程中若发现声音异常、漏液或电机过热，应立即切断电源进行检查。

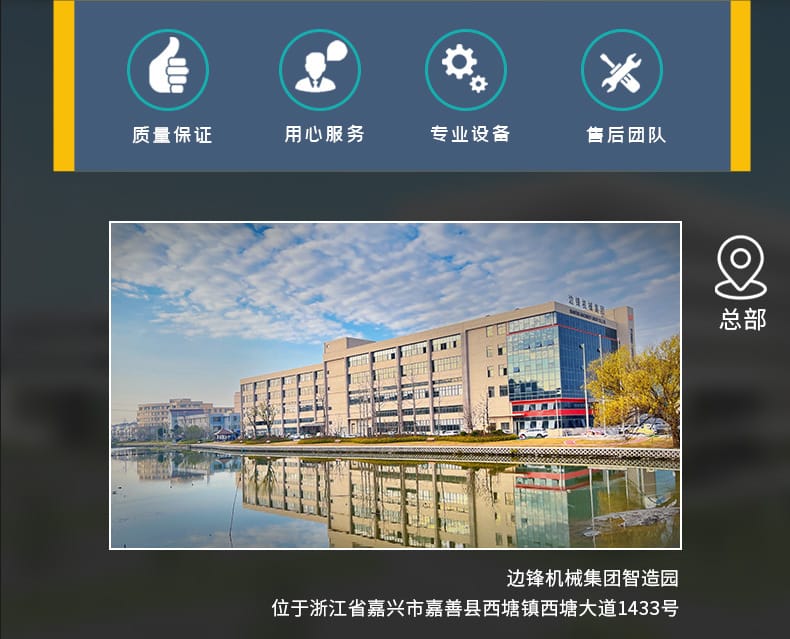

- 售后联系：产品享受五年质保，非人为损坏问题请联系官方售后团队，地址：浙江省嘉兴市嘉善县西塘镇西塘大道 1433 号。
制造商信息：边锋机械集团（始于 1990 年，33 年制泵经验，世界 500 强合作伙伴）
服务网络：全国 30+ 服务网点，支持国内各地及海外市场快速发货，JAC 无忧服务。
