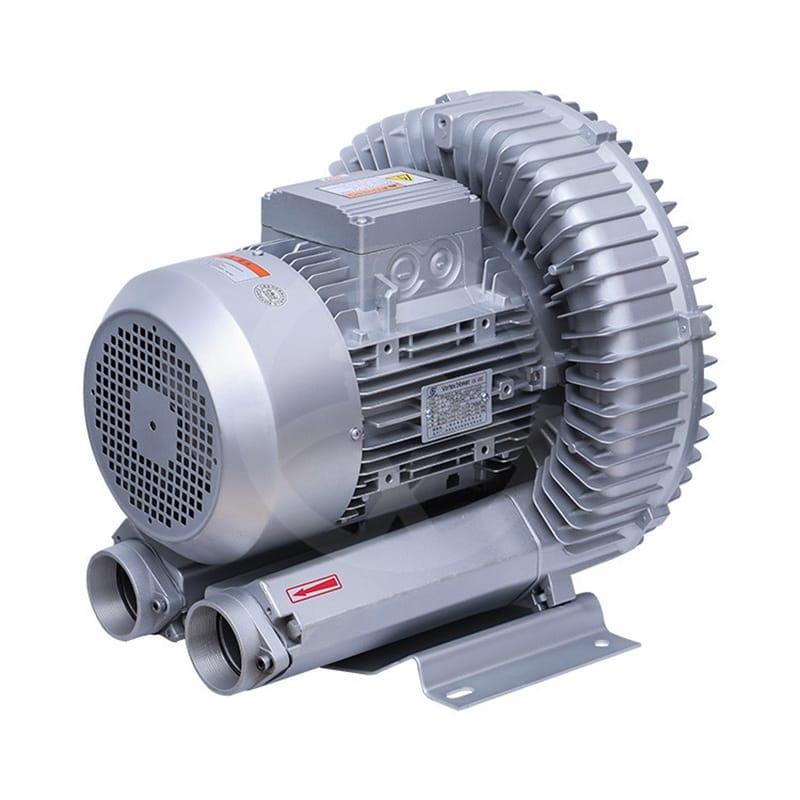

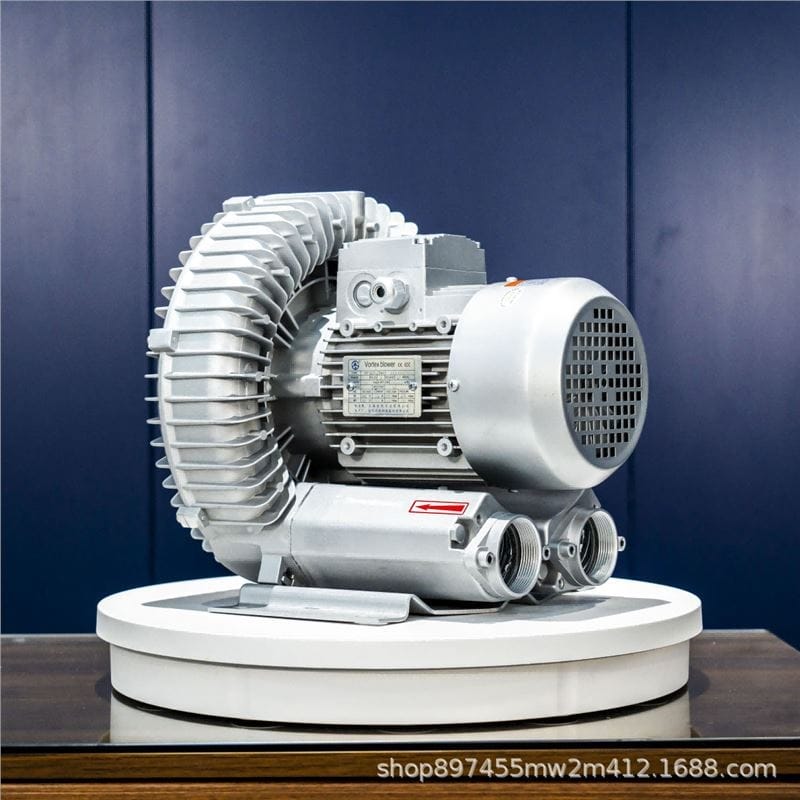

RB-71D-3/81D系列 高压旋涡气泵产品技术手册

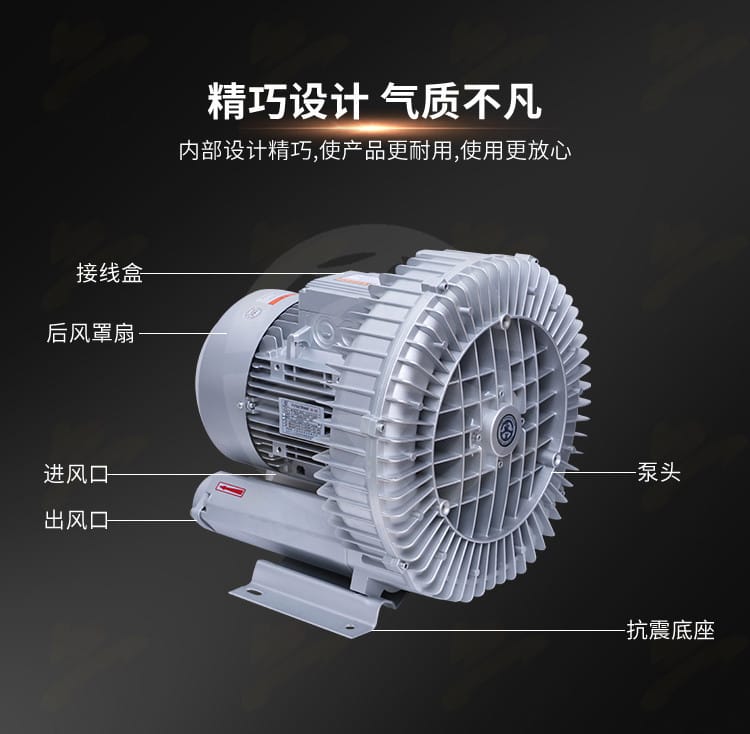

? 核心特点

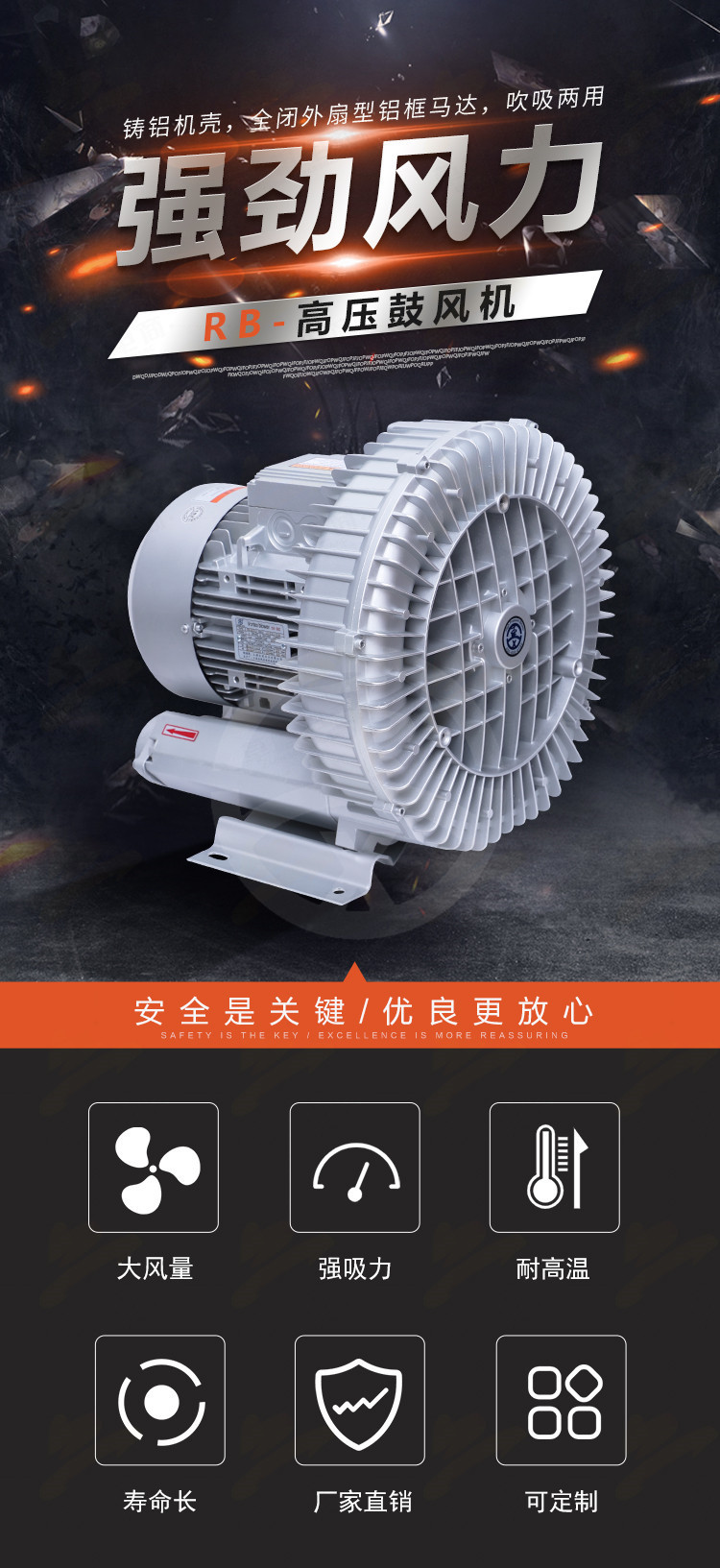

- 吹吸双用，动力强劲：支持正压送风与负压吸料双模式自由切换，风量充沛、吸力猛劲，满足复杂工况需求。

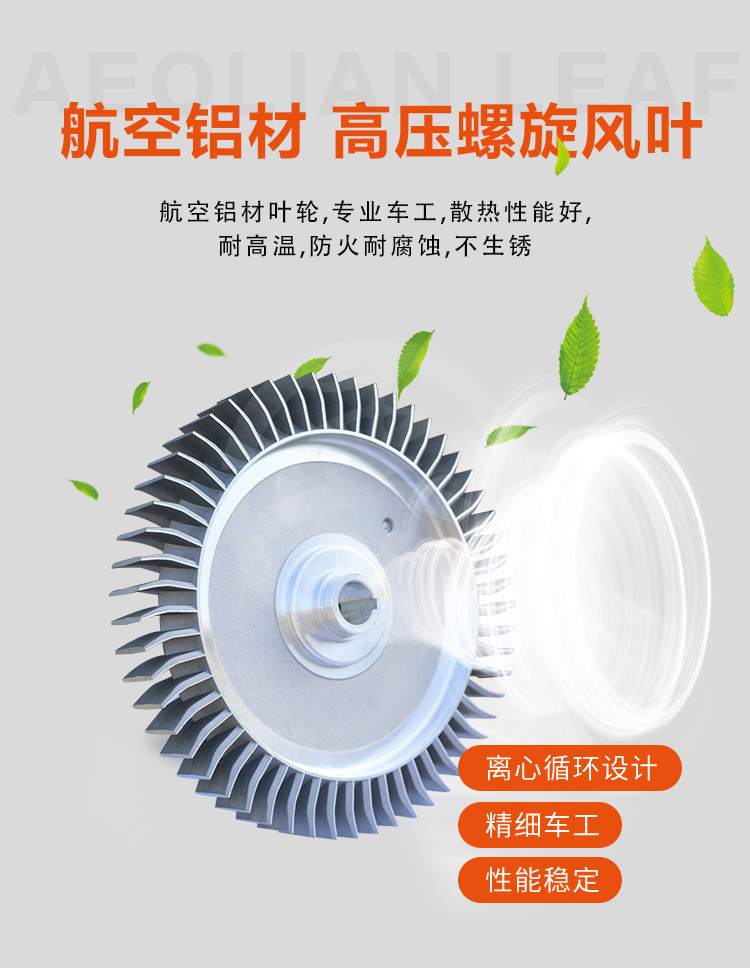

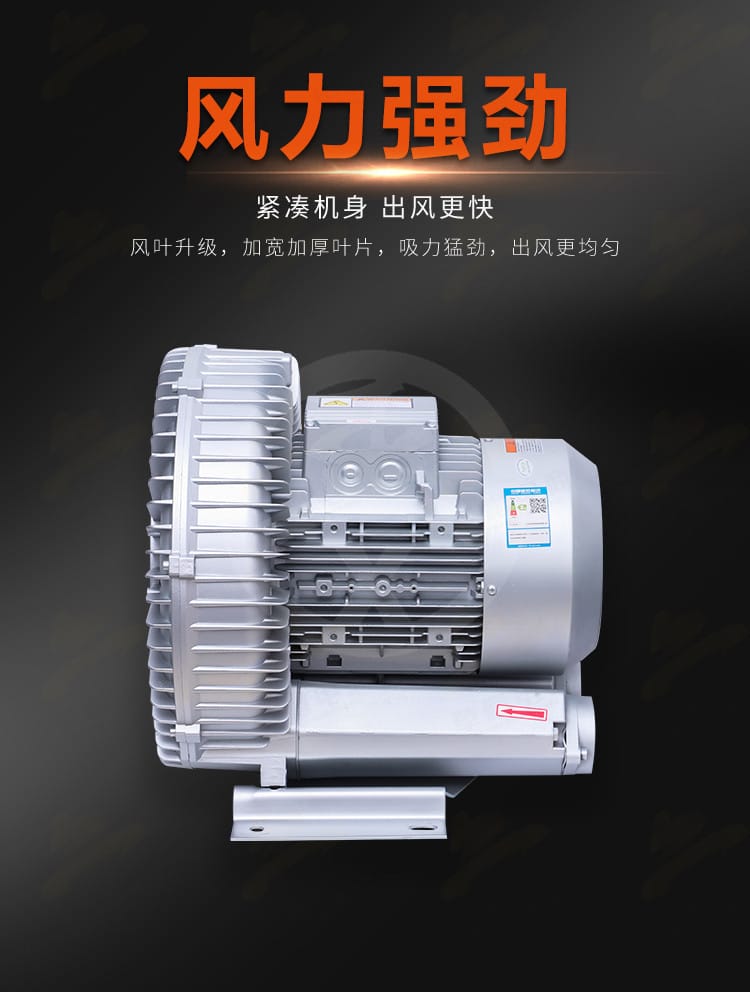

- 航空级铝材叶轮：采用离心循环设计，加宽加厚精密车工叶片，出风均匀稳定；耐高温、抗腐蚀、防火防锈，动态平衡性能优异。

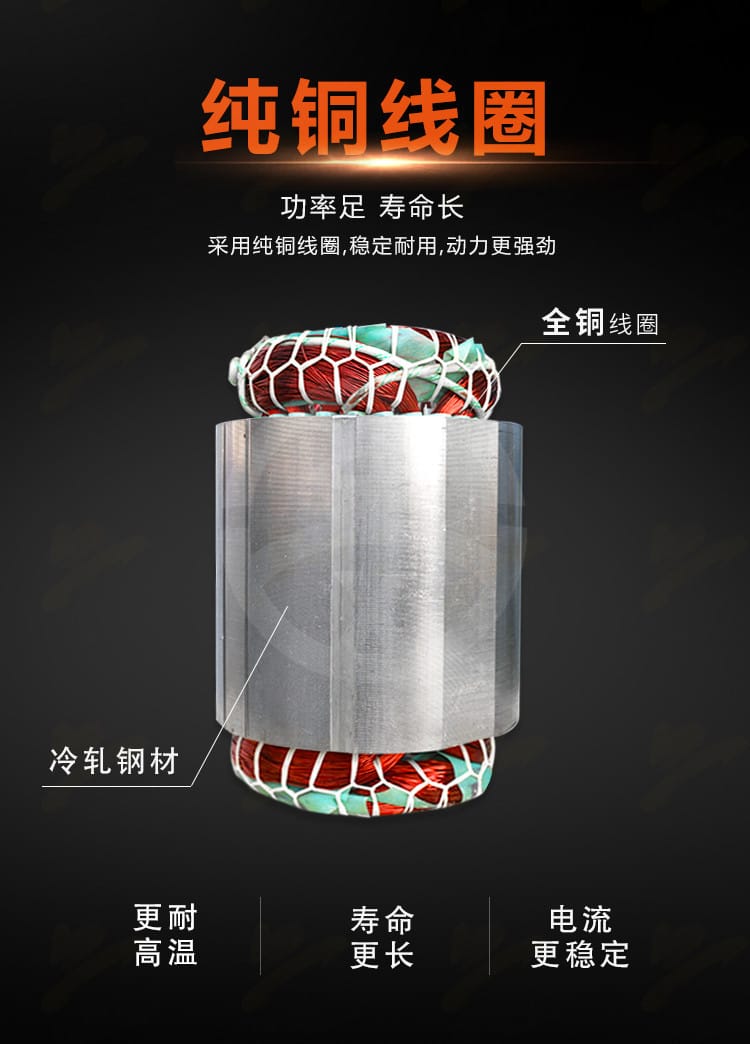

- 全铜线圈电机：全闭外扇型铝框马达搭配高纯度铜绕组，散热高效、动力输出强劲，运行平稳且大幅延长使用寿命。

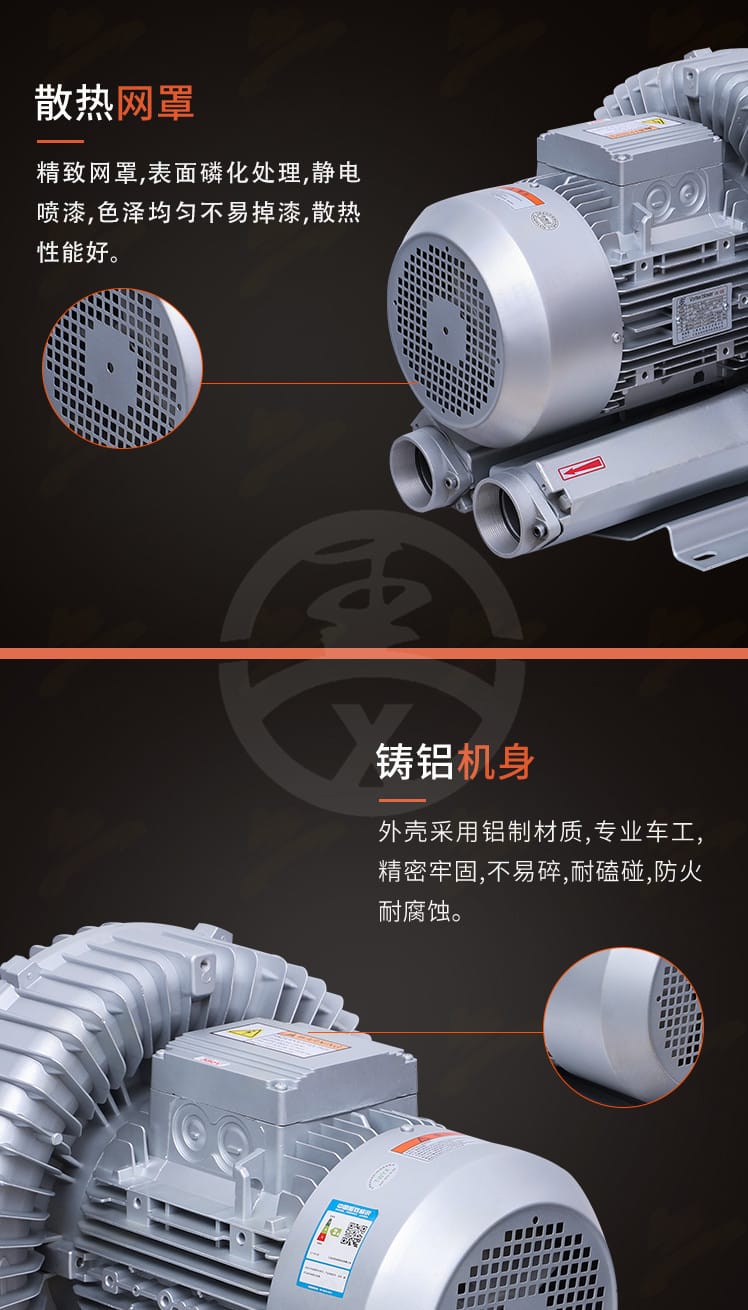

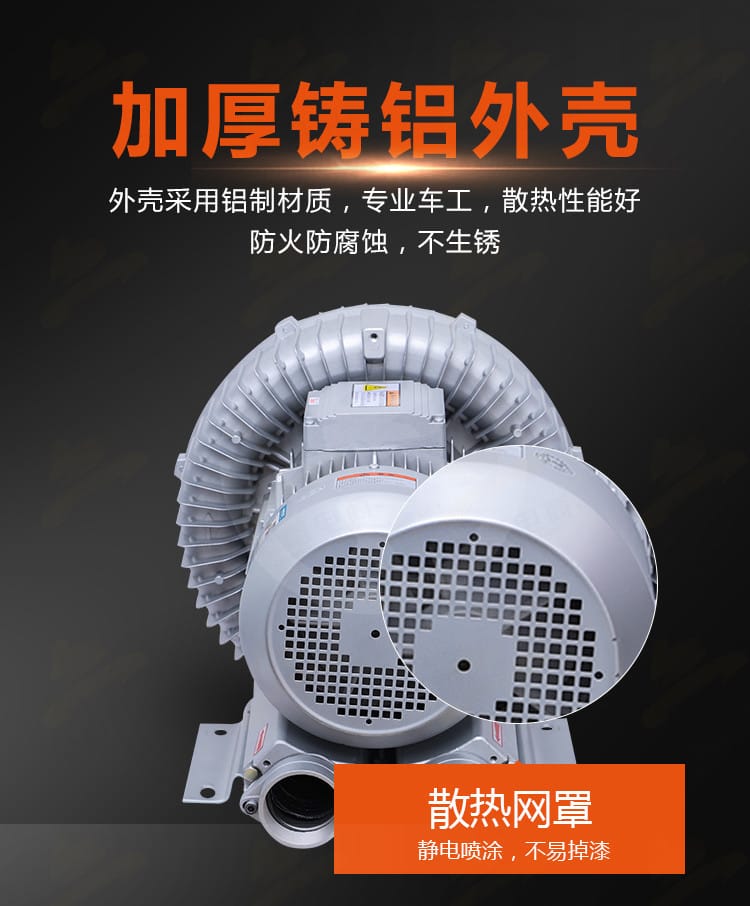

- 加厚铸铝机身：外壳采用专业车工铸铝材质，结构紧凑坚固，抗磕碰能力强；防火防腐蚀设计，适应严苛工业环境。

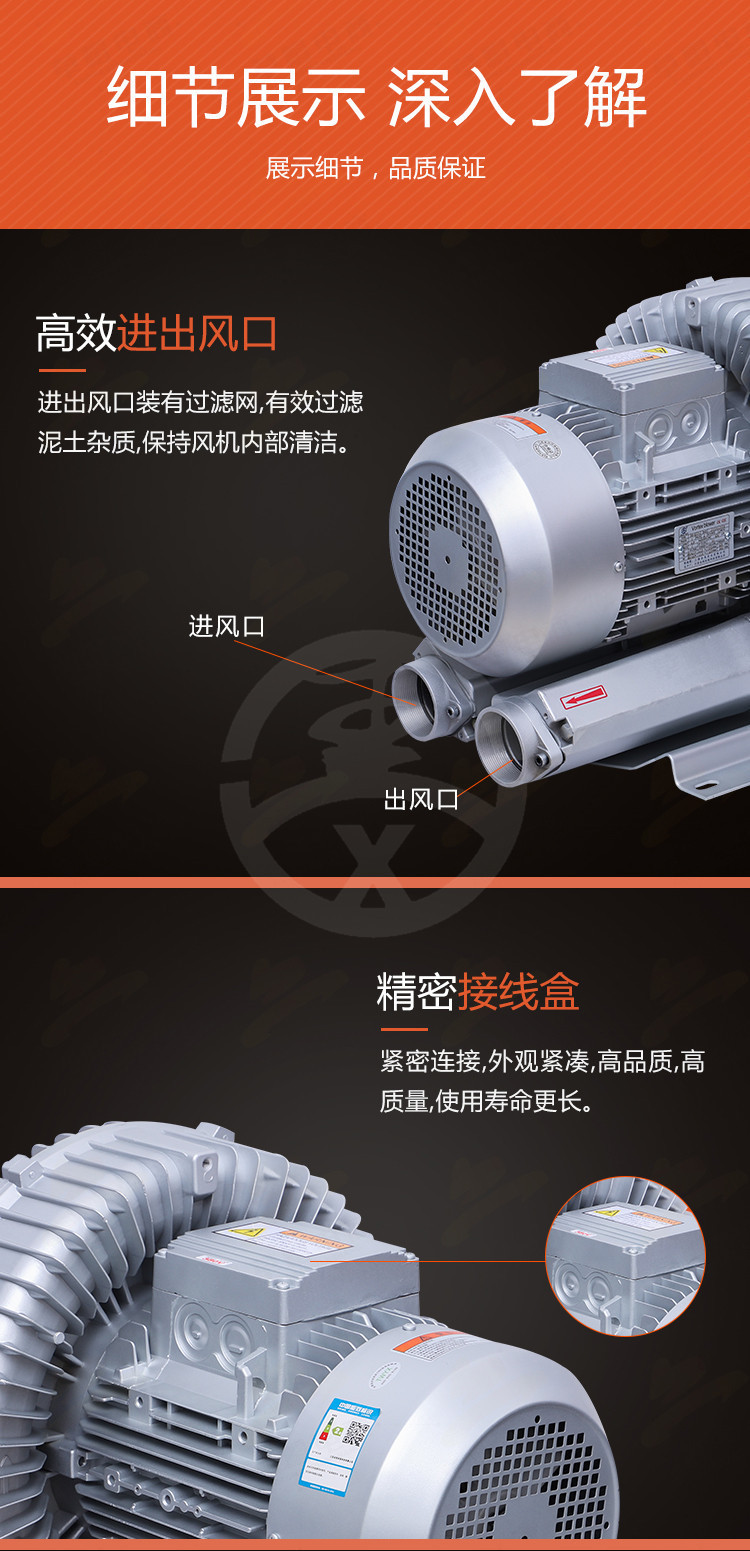

- 高效过滤防护：进出风口标配高密度过滤网，有效拦截泥土与粉尘杂质，保持风机内部洁净，降低核心部件磨损率。
- 精工细节处理：冷轧钢材承重部件、静电喷涂散热网罩（磷化底漆+面漆，色泽均匀不掉漆）、精密防水接线盒，整体工艺严苛，品质可靠。

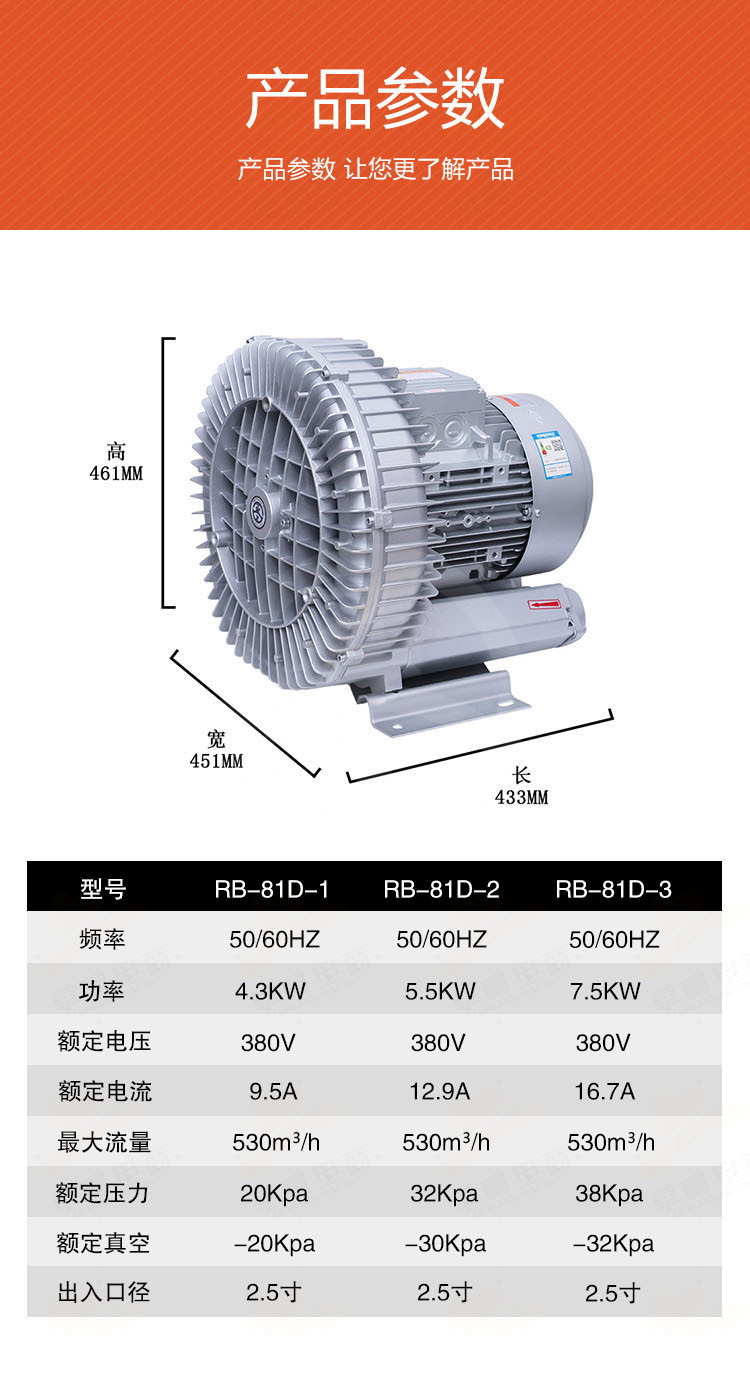

? 技术参数
| 参数项 |
RB-81D-1 |
RB-81D-2 |
RB-81D-3 |
| 频率 |
50/60 Hz |
50/60 Hz |
50/60 Hz |
| 功率 |
4.3 KW |
5.5 KW |
7.5 KW |
| 额定电压 |
380 V |
380 V |
380 V |
| 额定电流 |
9.5 A |
12.9 A |
16.7 A |
| 最大流量 |
530 m³/h |
530 m³/h |
530 m³/h |
| 额定压力 |
20 Kpa |
32 Kpa |
38 Kpa |
| 额定真空 |
-20 Kpa |
-30 Kpa |
-32 Kpa |
| 出入口径 |
2.5 寸 |
2.5 寸 |
2.5 寸 |
*(注：外形参考尺寸 长433mm × 宽451mm × 高461mm；标题所述RB-71D-3 3KW为同系列低功率型号，具体参数按实际出厂铭牌为准。)

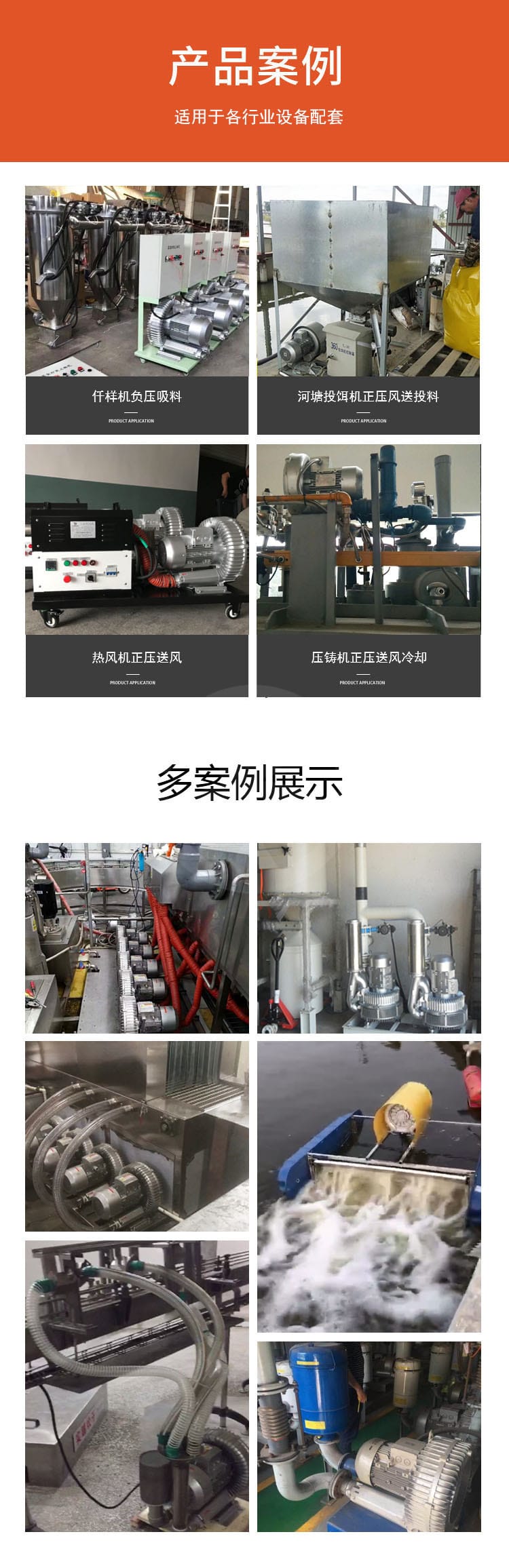

? 应用行业
- 环保水处理：污水池曝气增氧、废水处理供氧系统、水产养殖增氧。
- 工业自动化：自动吸料上料、真空负压输送、气力送料系统、中央供料。
- 工业制造：压铸机正压送风冷却、热风机正压送风、物料雾化干燥、喷涂烘干。
- 农业与养殖：河塘投饵机供风、温室通风换气、谷物干燥输送。
- 其他配套：印刷机械、包装设备、纺织机械、食品烘干、真空吸附等气源动力配套。
? 安装条件
- 基础场地：需安装于平整、坚固、无剧烈振动的混凝土基础或重型钢架上，使用水平仪校准，确保设备水平放置，避免运行共振。
- 空间布局：设备四周需预留≥50cm的散热与检修空间，顶部严禁遮挡或堆物，保证空气自由流通，防止热量积聚。
- 电气配置：必须接入标准380V三相五线制电源，独立配置空气开关、热继电器及缺相/过载保护装置；接地线必须可靠连接，接地电阻≤4Ω。
- 管路对接：进出风口管道需与风机接口同心对接，严禁强行扭曲或让管道重量直接压在风机接口上；建议加装柔性软连接与工业减震垫，以吸收运行振动与热胀冷缩应力。
- 环境要求：安装环境温度宜控制在-10℃～40℃，相对湿度≤85%；避开易燃易爆、强腐蚀性气体及高粉尘区域，户外安装需加装防雨防晒棚。
⚠️ 注意事项
- 启停规范：首次通电前务必点动确认电机转向与风机壳体箭头标识一致（严禁反转）；频繁启停间隔需≥3分钟，停机后需待风机完全冷却方可再次启动。
- 过滤维护：定期（建议每200小时）清理进出风口过滤网，防止堵塞导致风量下降、背压升高或电机过热烧毁。
- 运行监控：运行中若出现异常噪音、剧烈振动、电流持续超标或机体发烫，应立即停机检查轴承状态、叶轮平衡及电气接线，排除故障后方可重启。
- 安全防护：设备运行时表面温度较高，散热网罩及出风口区域严禁覆盖杂物或靠近易燃品；非专业电工禁止拆卸接线盒、电机及防护罩。
- 保养周期：每运行1000小时检查一次轴承润滑状态及地脚/管路紧固件松动情况；长期闲置需断电、做防潮防尘处理，并每月手动盘动叶轮1-2圈防卡死。
- 定制服务：支持电压、频率、材质及接口非标定制，特殊工况请提前与厂家技术工程师对接确认方案。
