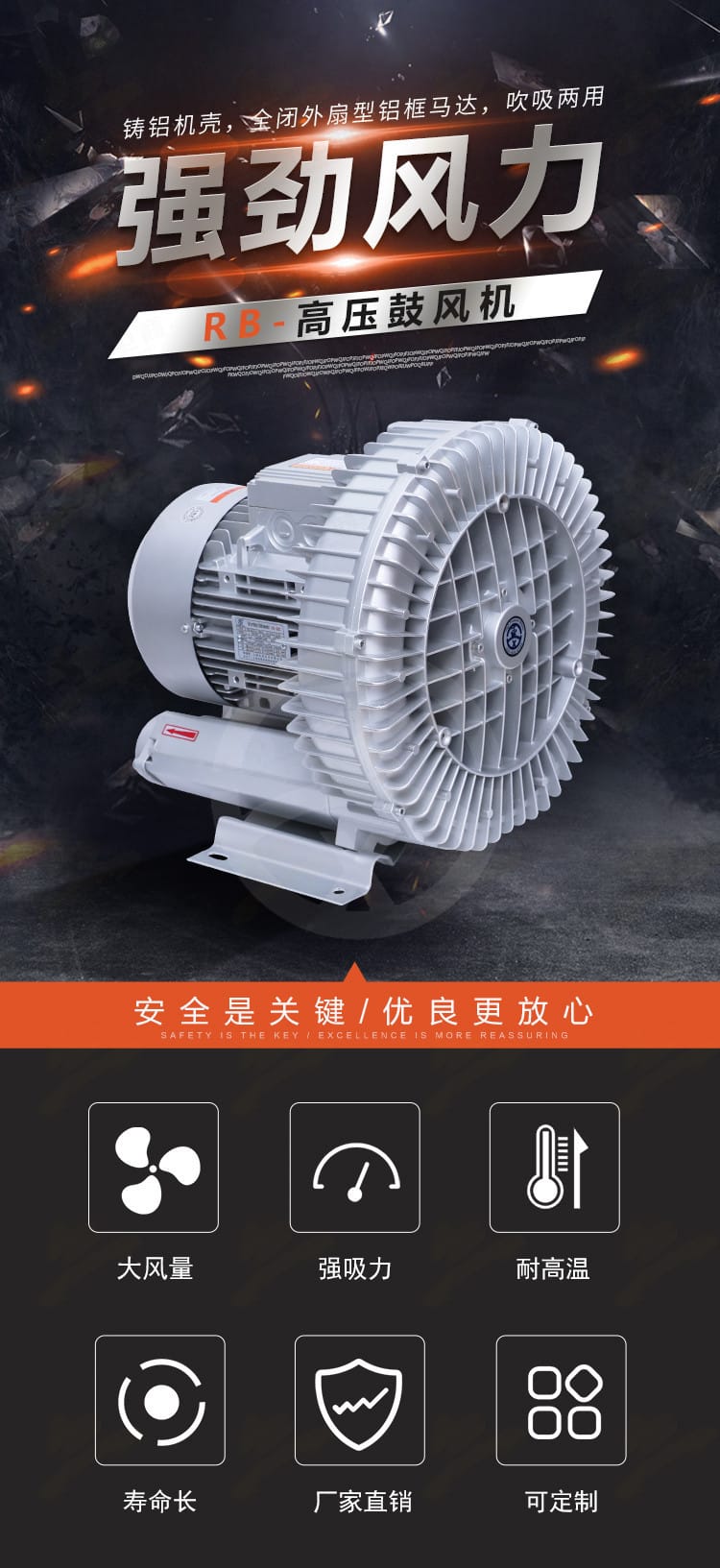

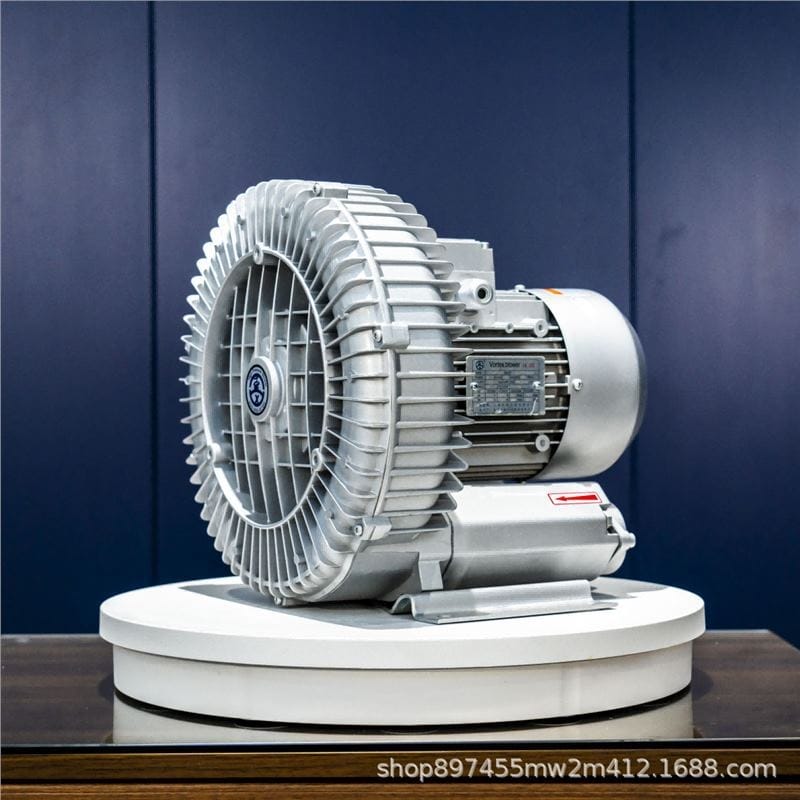

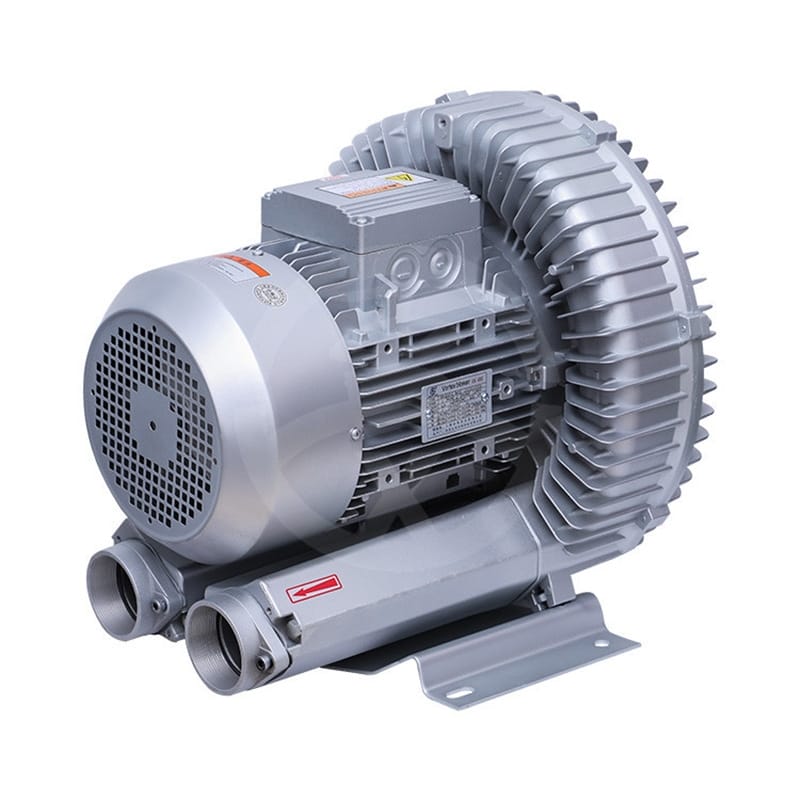

RB-41D-1 / RB-81D系列 高压漩涡风机产品说明
? 核心特点

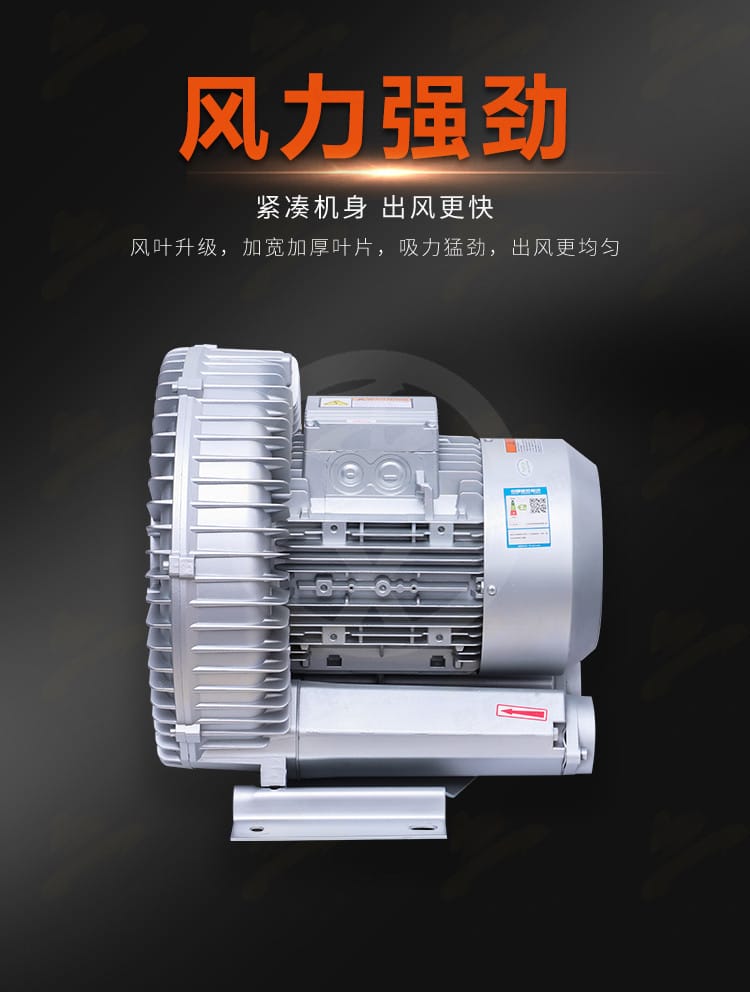

- 吹吸双用，强劲动力：支持正压吹风与负压吸气双模式切换，风量充沛、吸力强劲，满足多样化工业气流需求。

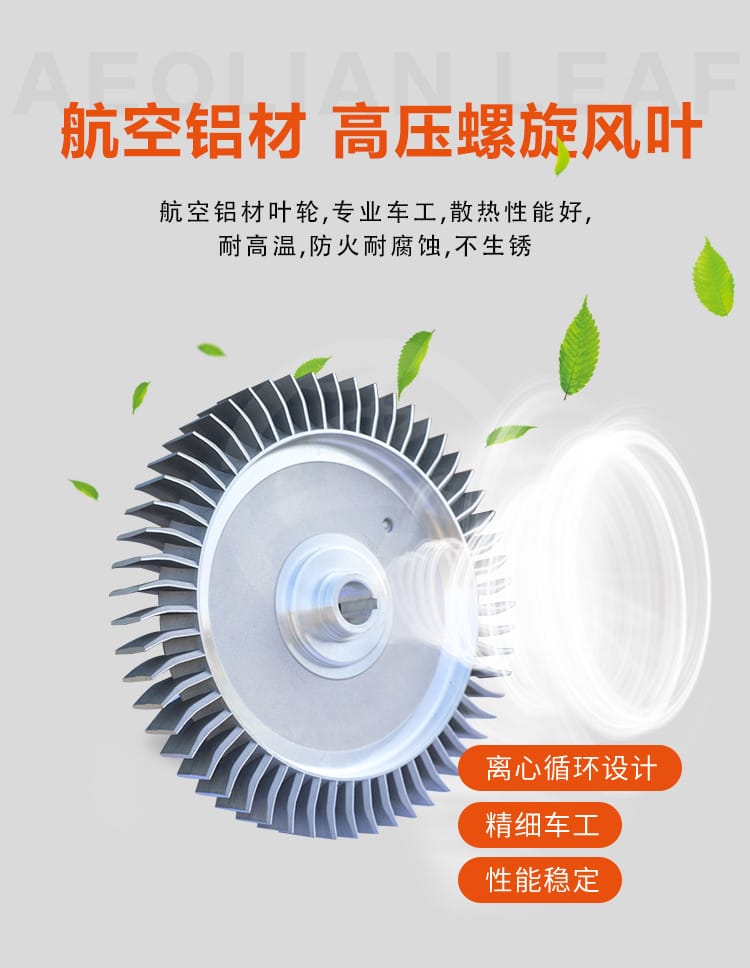

- 航空级铝材叶轮：采用皓航空铝材精密车工打造，加宽加厚离心循环设计，出风均匀、散热优异，兼具耐高温、防火、防腐蚀特性。

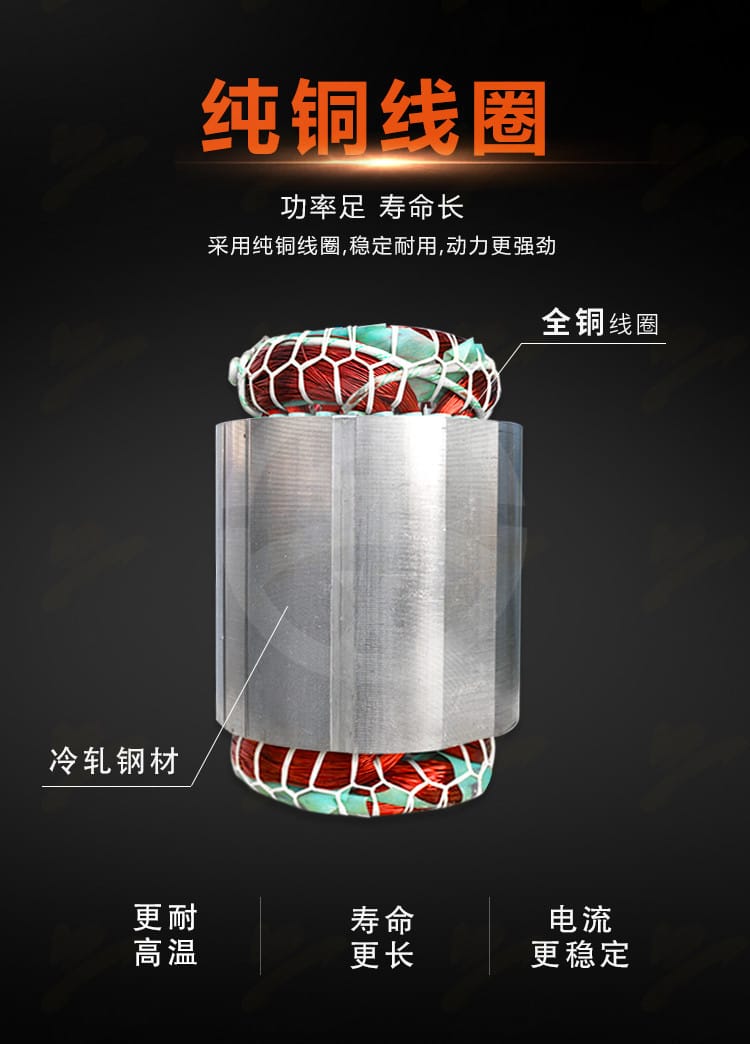

- 全铜线圈电机：内置全闭外扇型铝框马达，采用足功率纯铜线圈，动力输出稳定持久，大幅延长设备使用寿命。

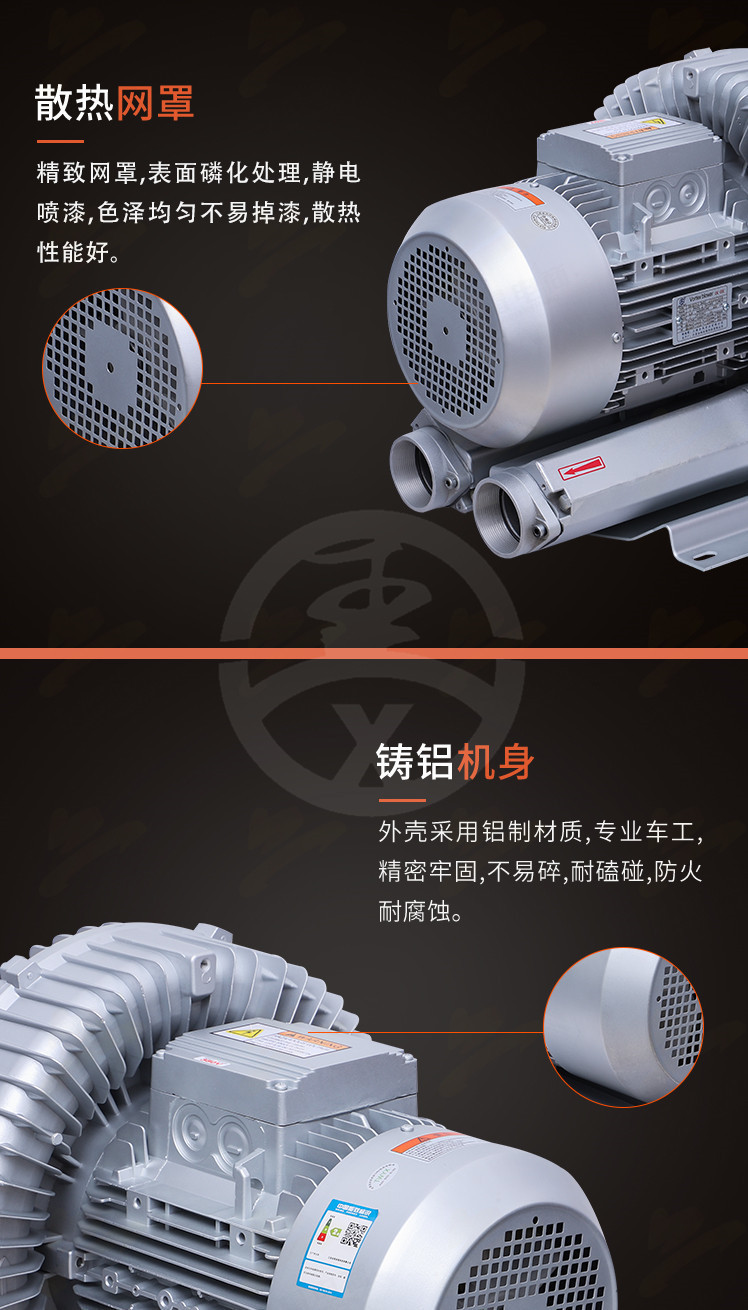

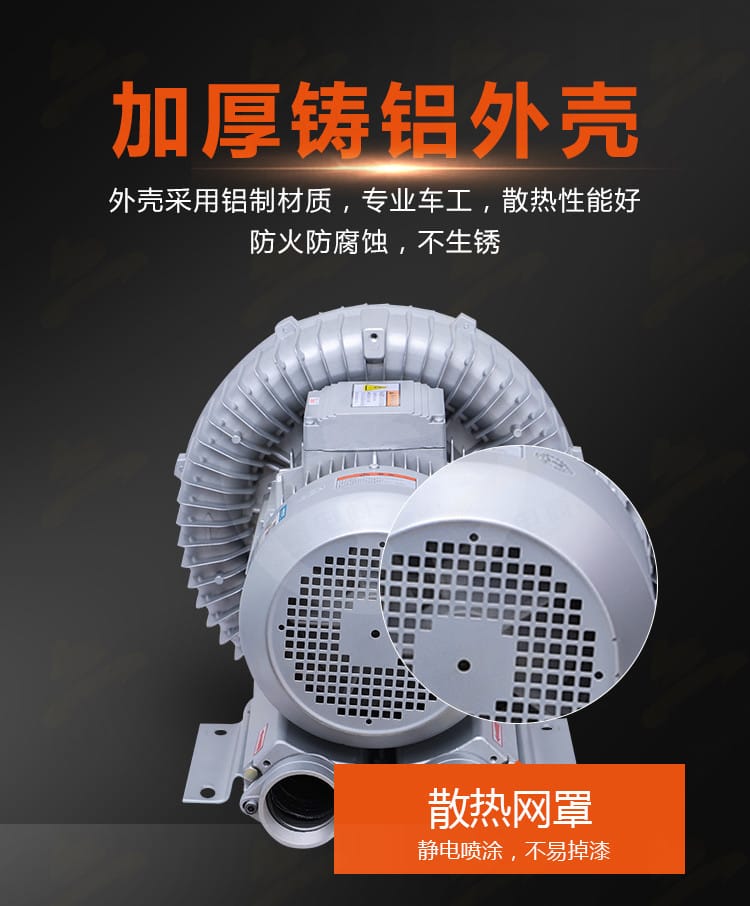

- 加厚铸铝机身：外壳采用高品质铸铝材质一体成型，结构紧凑坚固，抗磕碰、耐老化，专业车工确保精密贴合。

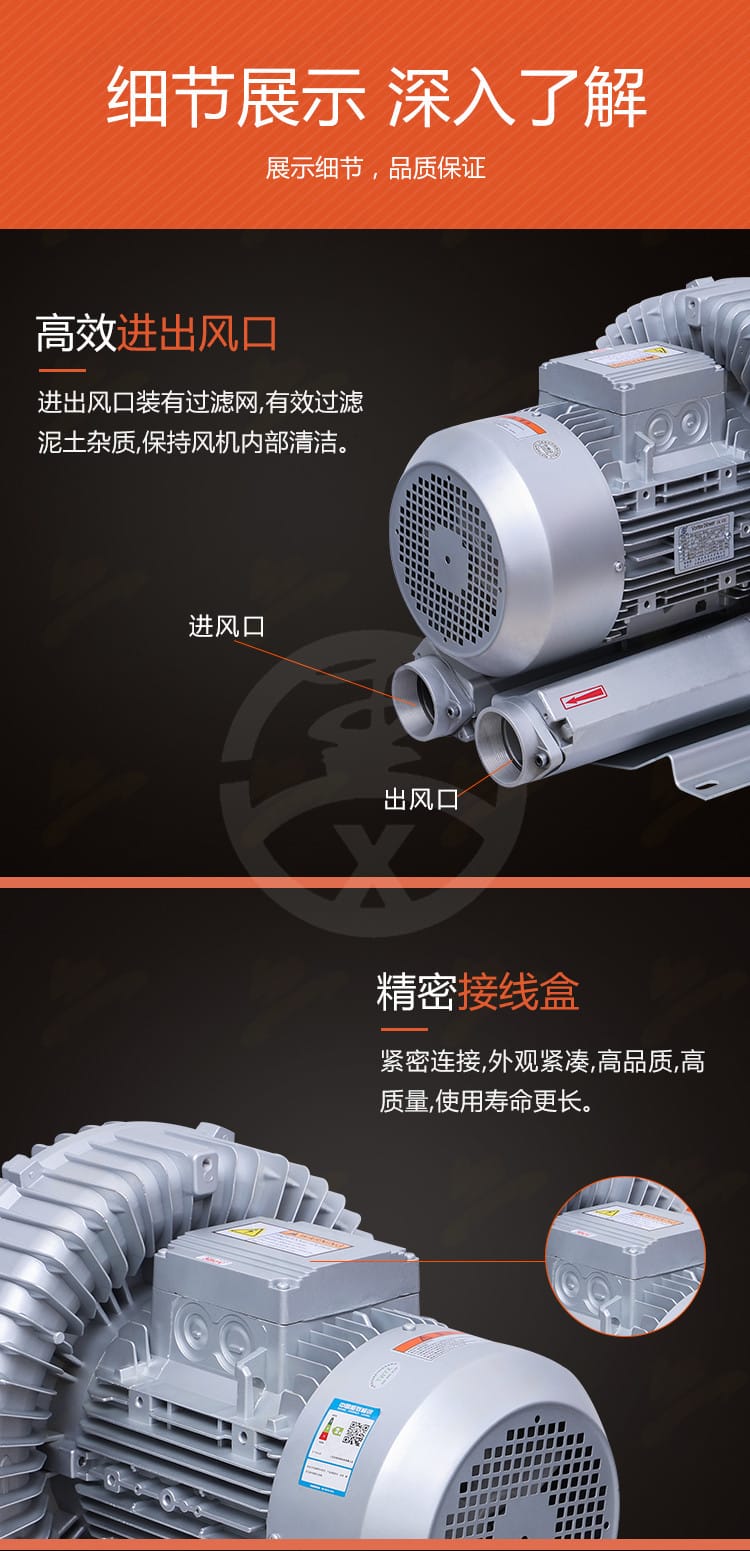

- 高效散热与防护：表面经静电喷涂与磷化处理，色泽均匀不易掉漆；进出风口标配高效过滤网，有效阻隔泥土杂质，保持内部清洁。

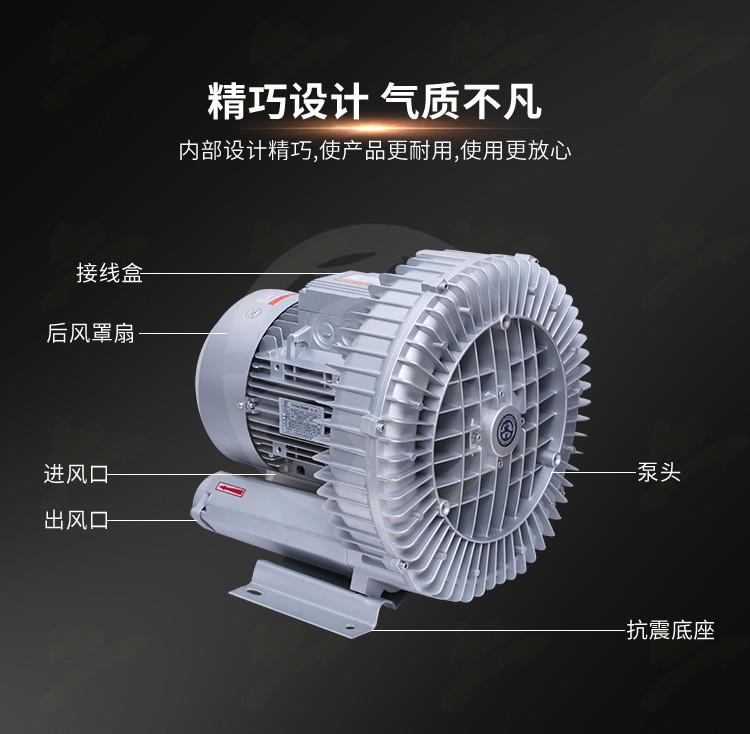

- 精密电气设计：配备高品质紧密接线盒，走线规范、防护等级高，确保长期运行下的电气安全与稳定性。

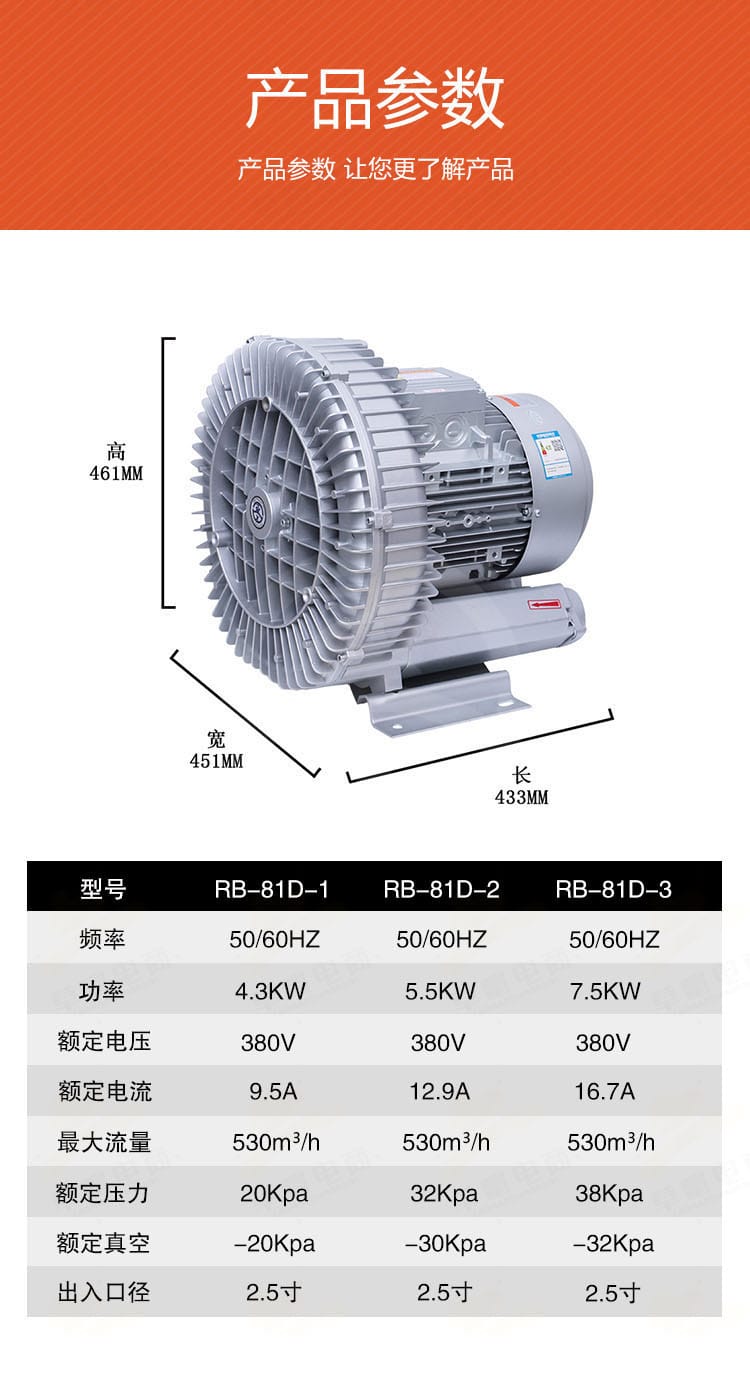

? 技术参数
| 参数项目 |
RB-81D-1 |
RB-81D-2 |
RB-81D-3 |
| 额定功率 |
4.3 KW |
5.5 KW |
7.5 KW |
| 额定电压 |
380 V |
380 V |
380 V |
| 额定电流 |
9.5 A |
12.9 A |
16.7 A |
| 工作频率 |
50/60 Hz |
50/60 Hz |
50/60 Hz |
| 最大流量 |
530 m³/h |
530 m³/h |
530 m³/h |
| 额定压力 |
20 Kpa |
32 Kpa |
38 Kpa |
| 额定真空度 |
-20 Kpa |
-30 Kpa |
-32 Kpa |
| 进出口径 |
2.5 寸 |
2.5 寸 |
2.5 寸 |
| 外形尺寸 |
长433mm × 宽451mm × 高461mm（通用参考） |
|
|
注：RB-41D-1（700W）为该系列轻量化/变频定制型号，具体参数可按需定制；上表为RB-81D标准系列参数。

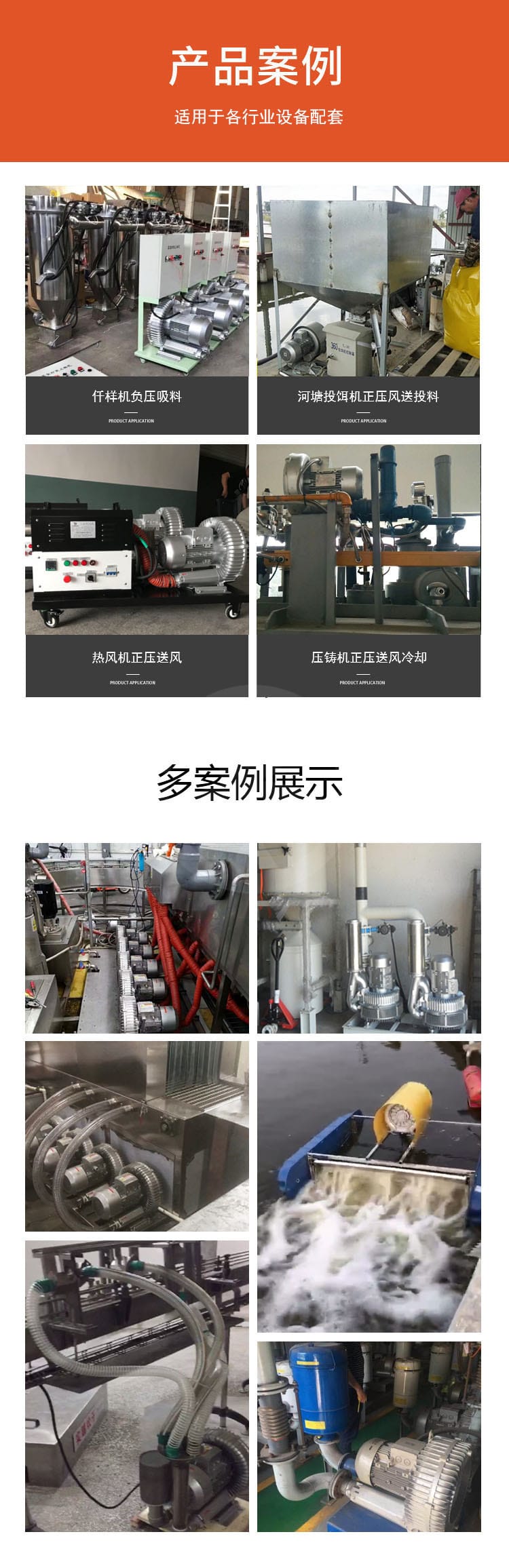

? 应用行业
- 工业制造：压铸机冷却、正压风送投料、负压吸料系统、自动化产线气源配套。
- 印刷与纺织：工业印刷干燥、纺织机械雾化加湿、布料定型与除尘。
- 环保与农业：河塘投饵机气力输送、污水处理曝气、粉尘收集与物料输送。
- 食品与包装：热风干燥、真空包装辅助、气动控制与冷却循环。
- 其他领域：可配合变频器实现无级调速，广泛应用于需精准风量/风压控制的自动化设备中。
? 安装条件
- 基础固定：需安装于平整、坚固的水平地面或支架上，建议使用减震垫或地脚螺栓固定，避免运行共振。
- 电气环境：供电电压须严格匹配380V/50Hz（或60Hz）三相电，配备独立空气开关、漏电保护及可靠接地线。
- 空间布局：设备四周需预留≥300mm散热与维护空间，进风口严禁贴墙或遮挡，确保气流顺畅。
- 管路连接：进出风口连接软管或硬管时，需使用专用卡箍密封，避免漏气；管路转弯半径不宜过小，以防风阻骤增。
- 环境要求：安装场所应保持干燥、通风，避免粉尘浓度过高或存在易燃易爆气体；若用于户外，需加装防雨防尘罩。
⚠️ 注意事项
- 开机前检查：首次运行前务必确认接线正确、转向符合箭头标识，手动盘车确认叶轮无卡滞。
- 变频使用规范：若搭配变频器，频率调节范围建议控制在30-50Hz，避免低频过载或高频超速损坏电机。
- 运行监控：定期监听运行噪音与振动情况，若出现异常温升、异响或电流波动，应立即停机排查。
- 维护保养：每运行500小时清理一次进出风口过滤网及散热罩；轴承部位按厂家建议周期加注耐高温润滑脂。
- 安全警示：严禁在进水、进油或吸入腐蚀性/易燃性气体状态下运行；检修时必须断电并挂牌上锁，非专业人员请勿拆卸电机与接线盒。
