美控自力式压力流量调节阀气液压稳压减压电动气动薄膜单座调节阀
核心特点

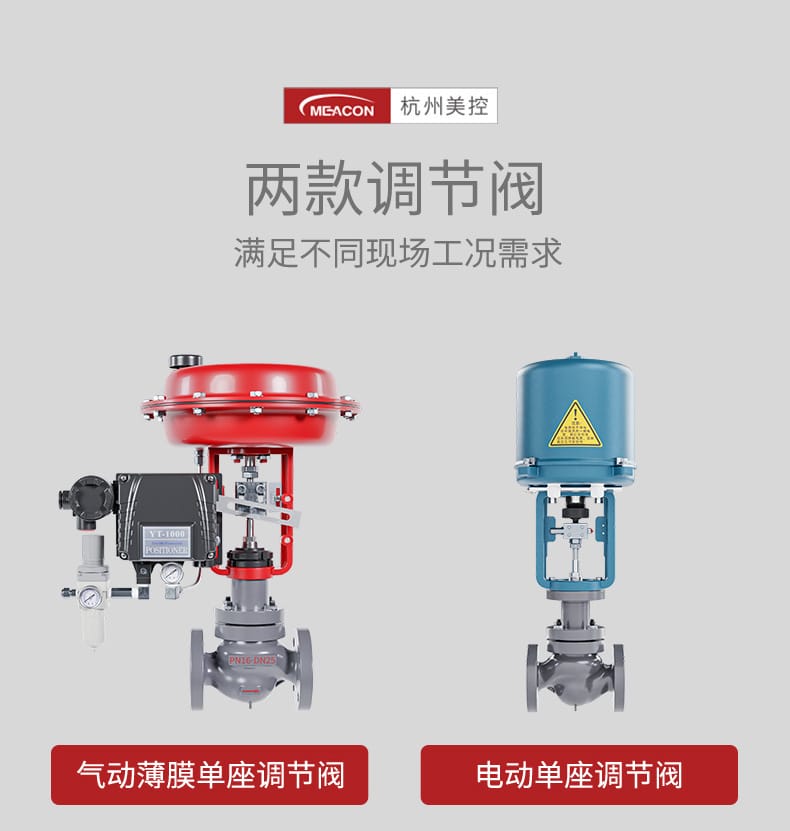

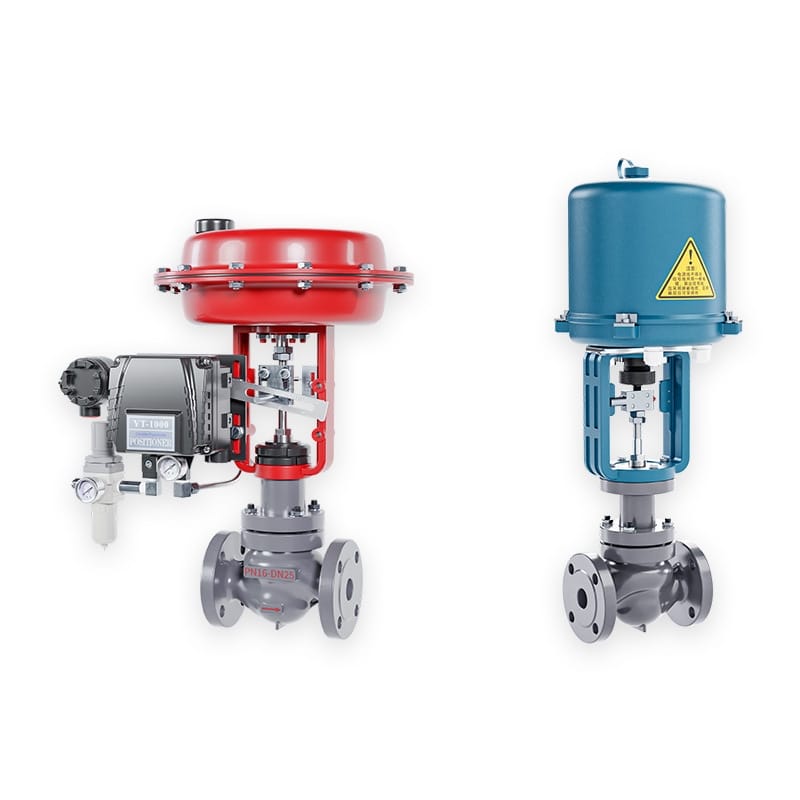

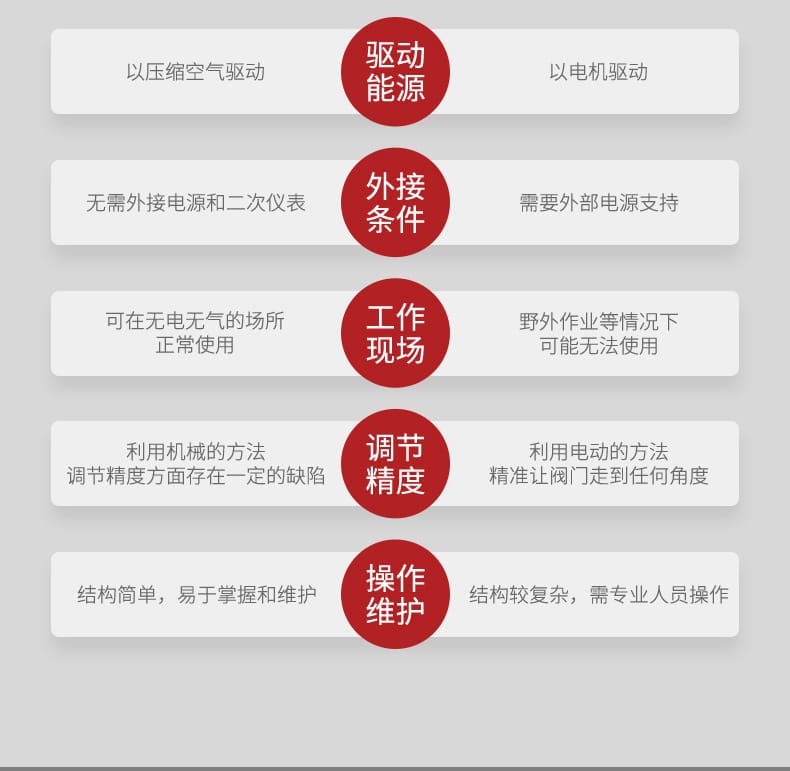

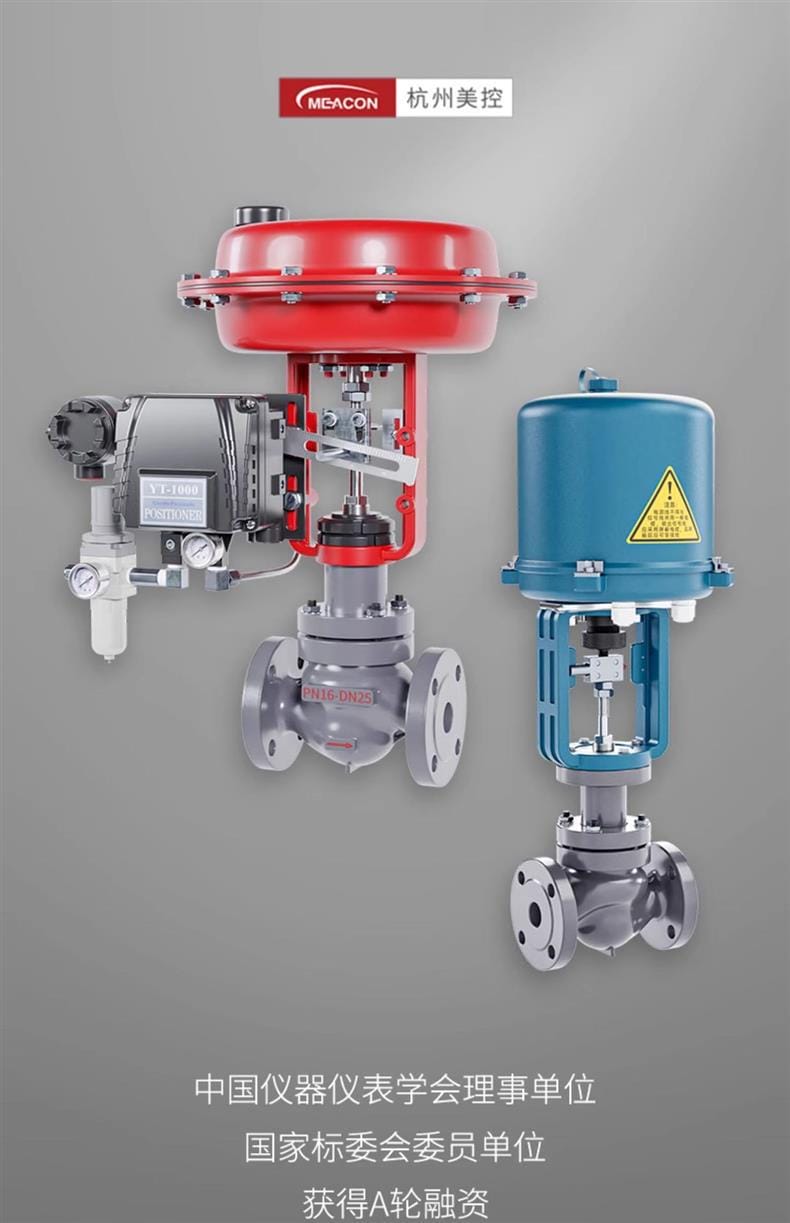

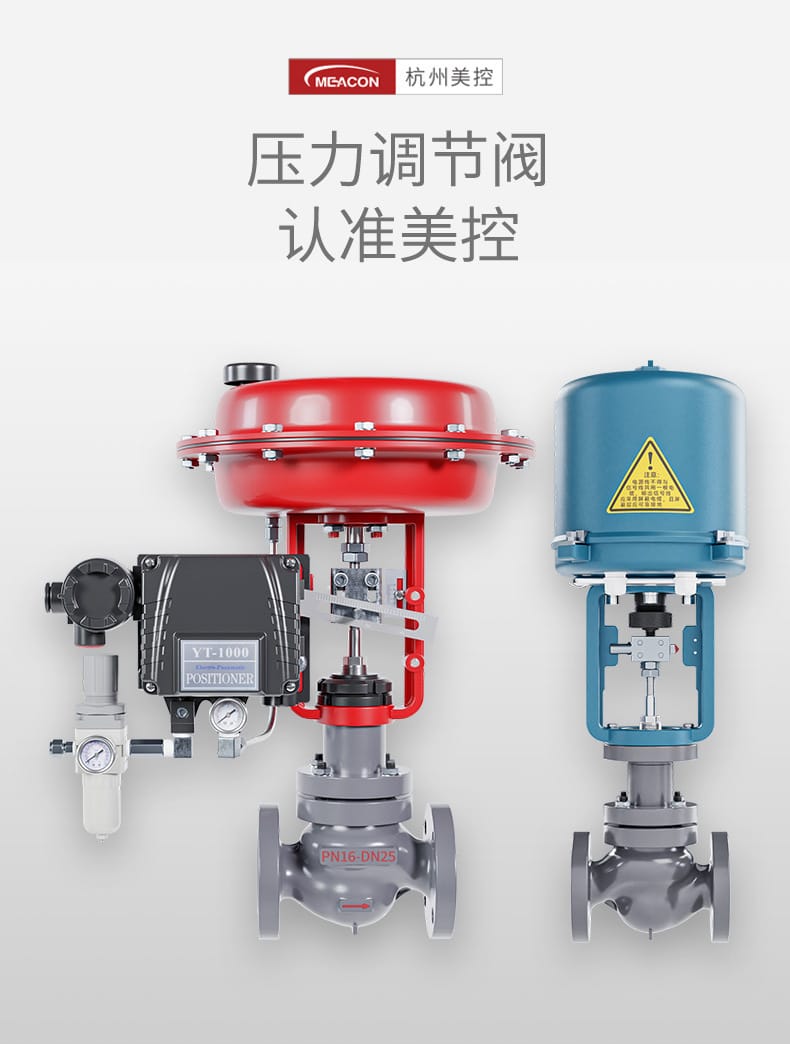

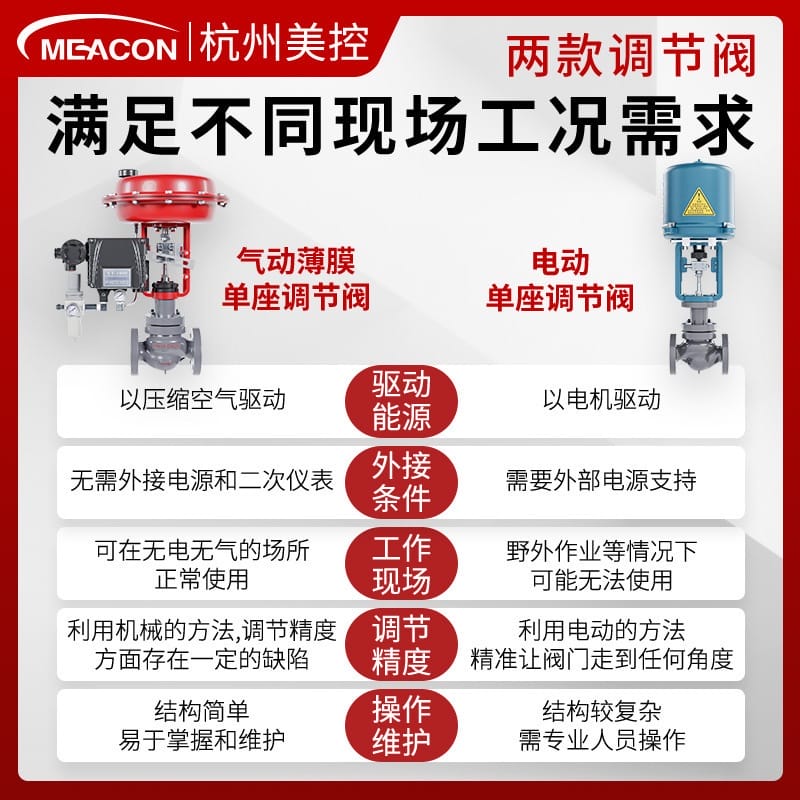

- 双类型设计：提供气动薄膜单座调节阀与电动单座调节阀，满足不同工况需求。

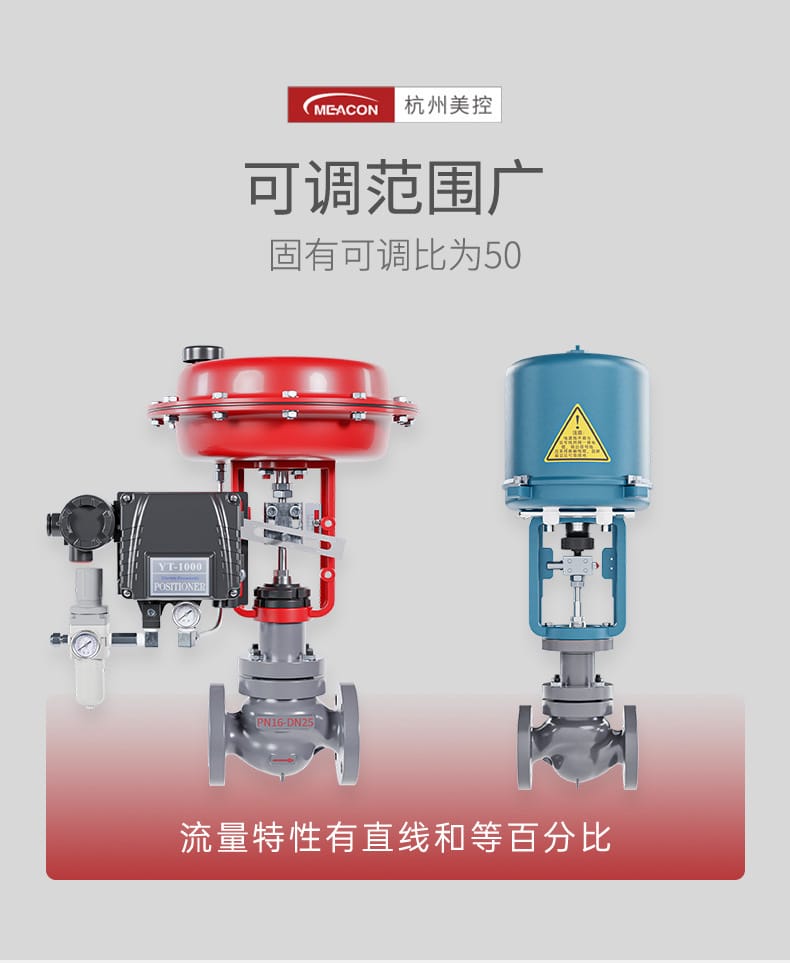

- 高精度控制：固有可调比高达50，支持直线与等百分比流量特性，调节精准。

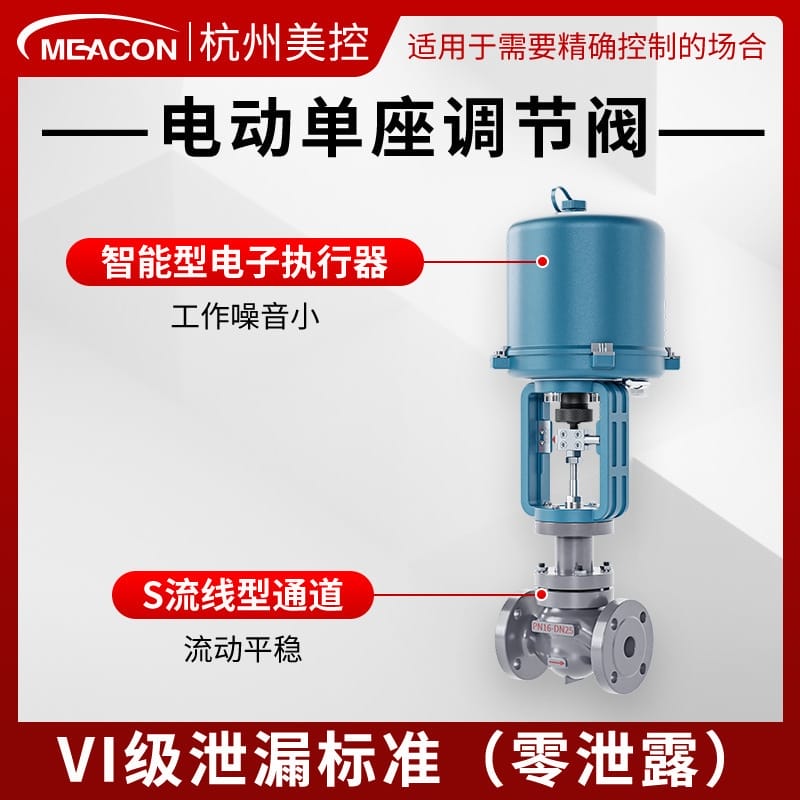

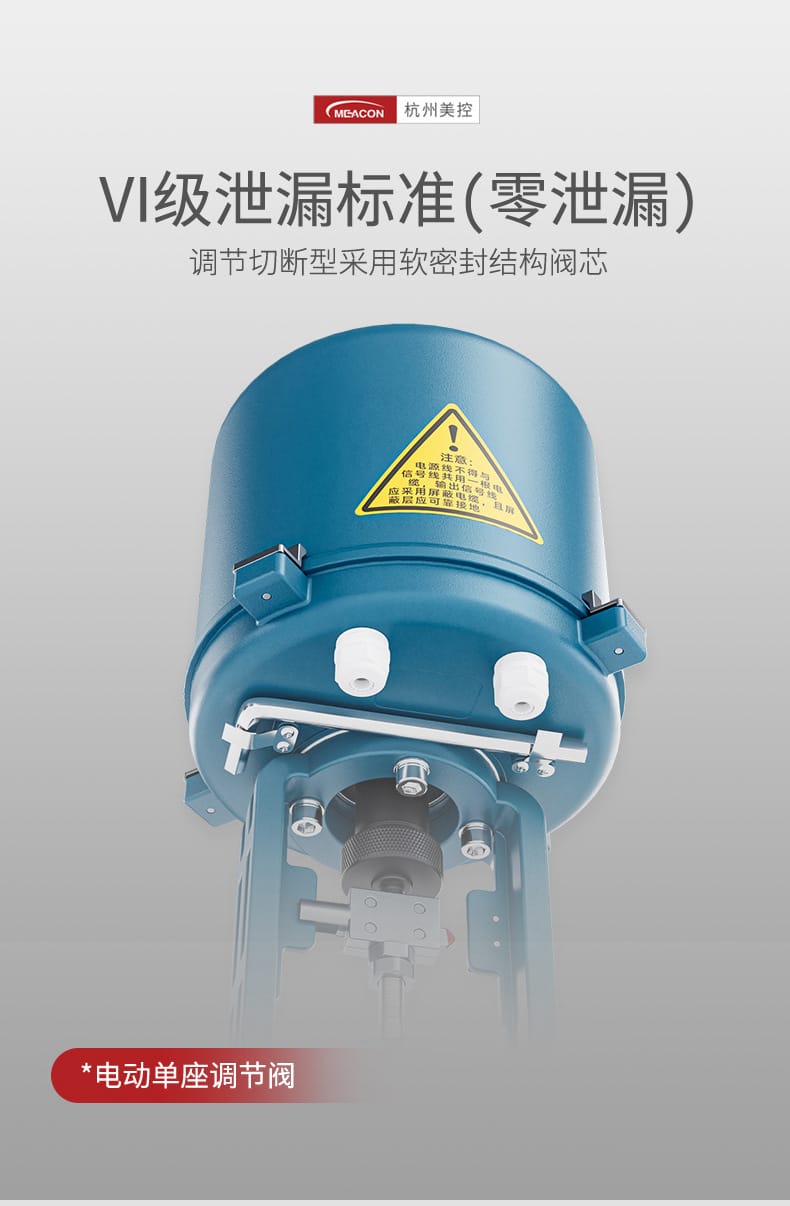

- 零泄漏标准：采用软密封结构阀芯，符合Ⅵ级泄漏标准（零泄漏），适用于严苛工况。

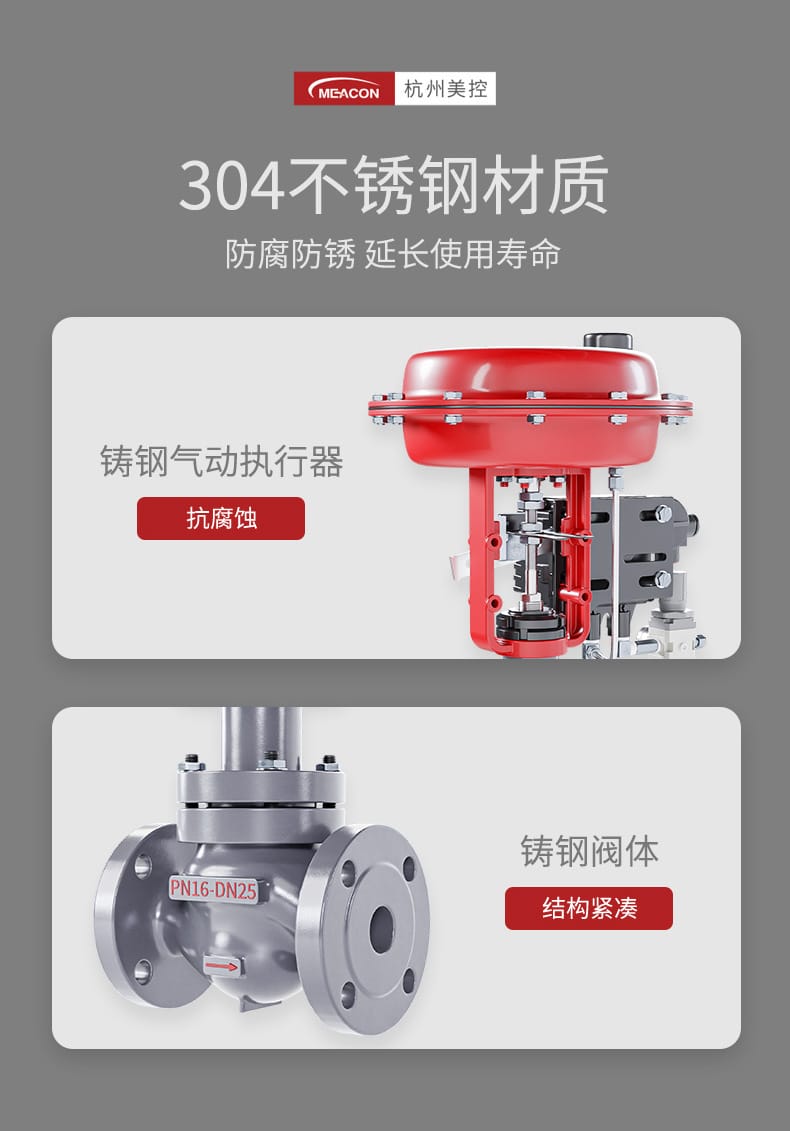

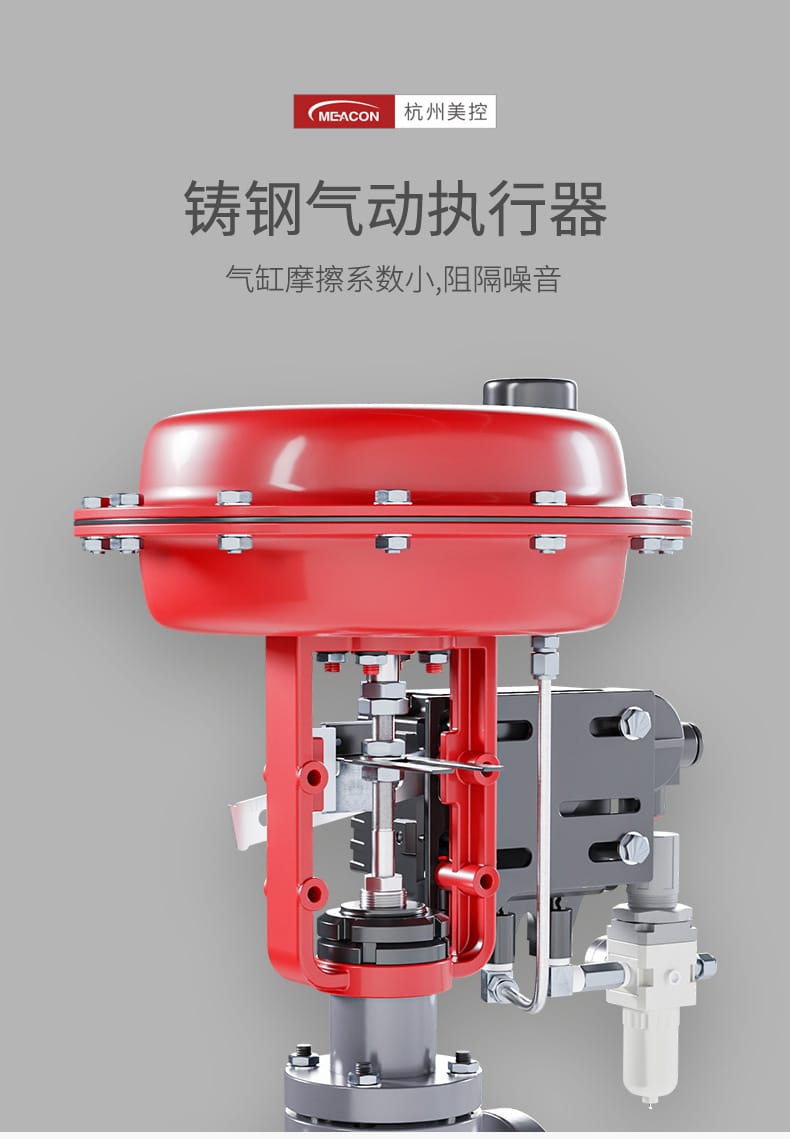

- 材质可靠：阀体、阀芯采用304不锈钢，防腐防锈，延长使用寿命；铸钢阀体与执行器具备高强度和抗腐蚀性能。

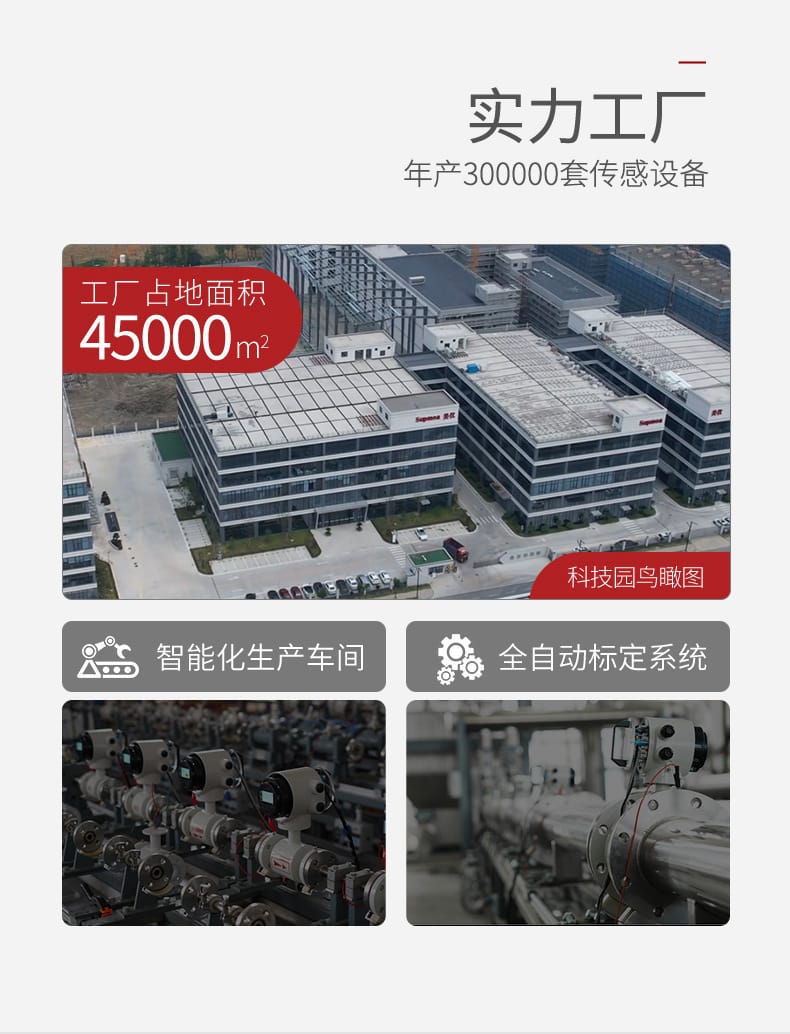

- 智能化生产：拥有全自动标定系统与智能化生产车间，年产能达30万套传感设备，保障产品质量一致性。
- 广泛适用性：适用于化工、电力、石油、冶金、轻纺、造纸等多个行业领域。

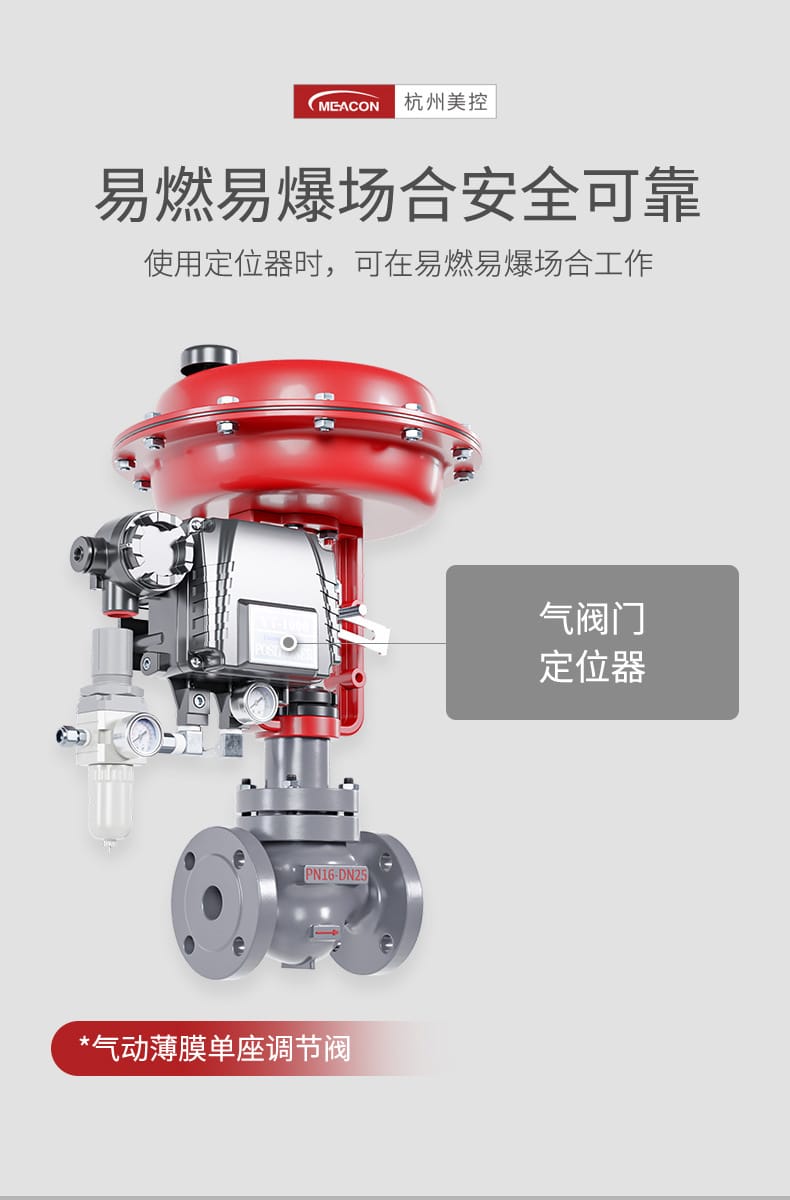

- 安全可靠：配备定位器后可在易燃易爆环境中安全运行，适合高危场所使用。
- 服务网络完善：全国设有30+服务网点，提供上门指导及30天远程调试支持，支持无理由退换货。

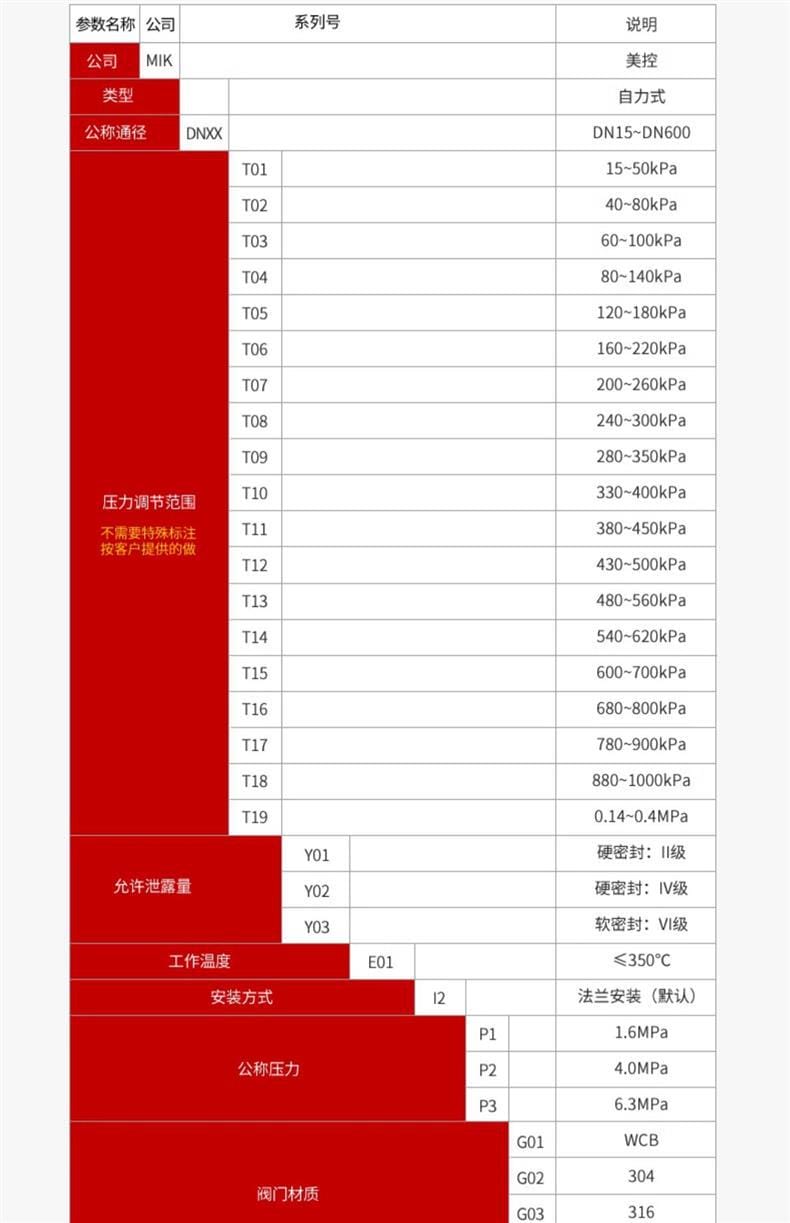

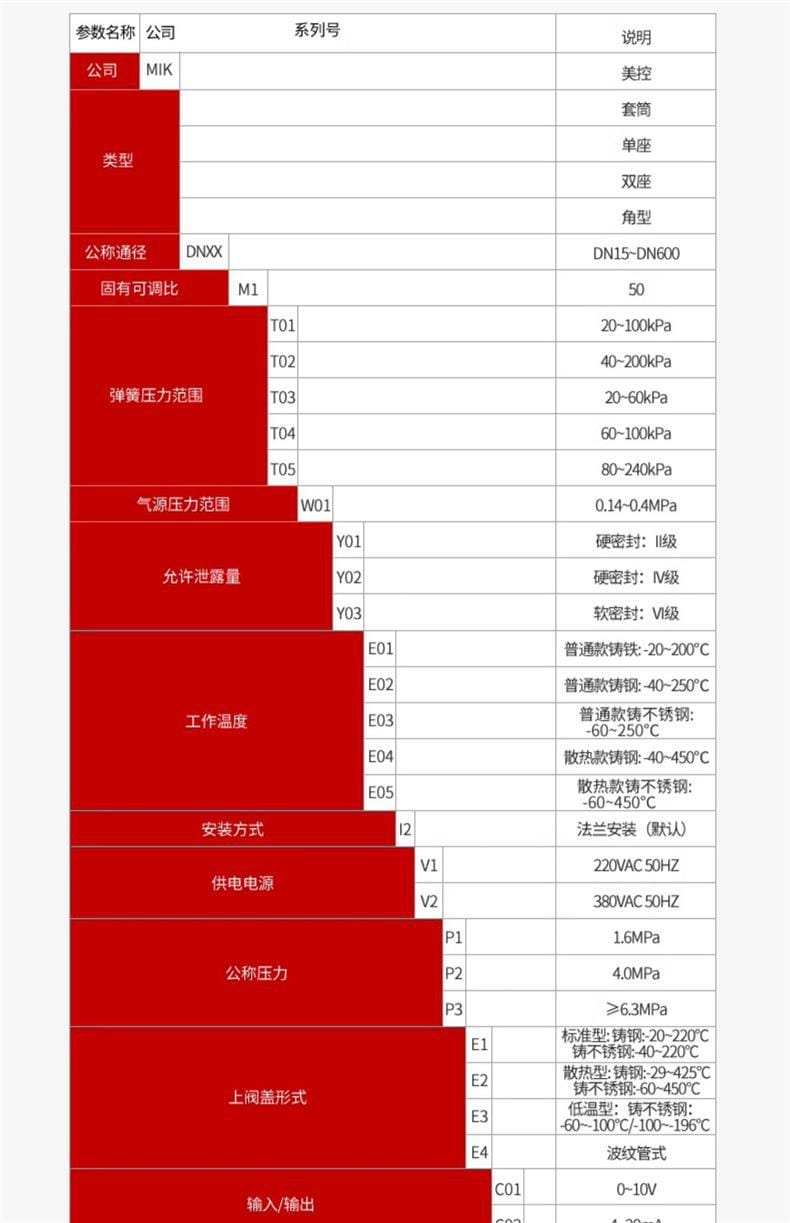

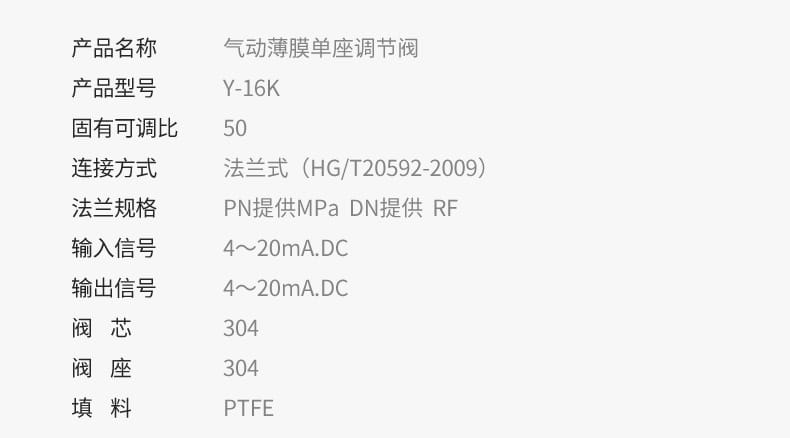

技术参数
通用参数
| 参数名称 |
参数值 |
| 品牌 |
MEACON（杭州美控） |
| 产品名称 |
气动薄膜单座调节阀 / 电动单座调节阀 |
| 公称通径 DN |
DN15 ~ DN600 |
| 公称压力 PN |
1.0MPa、1.6MPa、4.0MPa、≥6.3MPa |
| 连接方式 |
法兰式（HG/T20592-2009） |
| 法兰密封面形式 |
RF |
| 阀门类型 |
单座、双座、套筒、角型 |

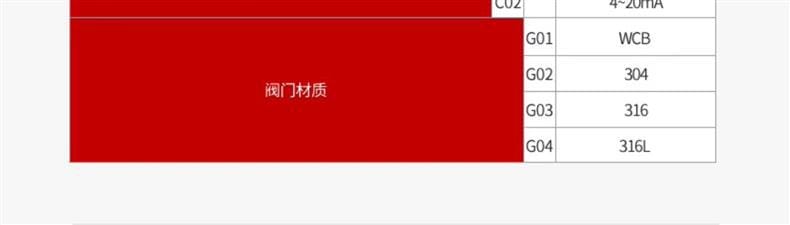

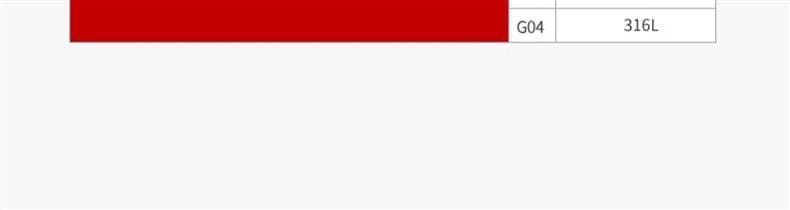

| 阀体材质 |
WCB、304、316、316L |
| 阀芯/阀座材质 |
304不锈钢 |
| 填料 |
PTFE |
| 流量特性 |
直线、等百分比 |
| 固有可调比 |
50 |
| 允许泄漏量 |
硬密封：Ⅲ级、Ⅴ级；软密封：Ⅵ级（零泄漏） |
| 结构长度 |
符合法兰标准规定 |
| 安装方式 |
法兰安装（默认） |

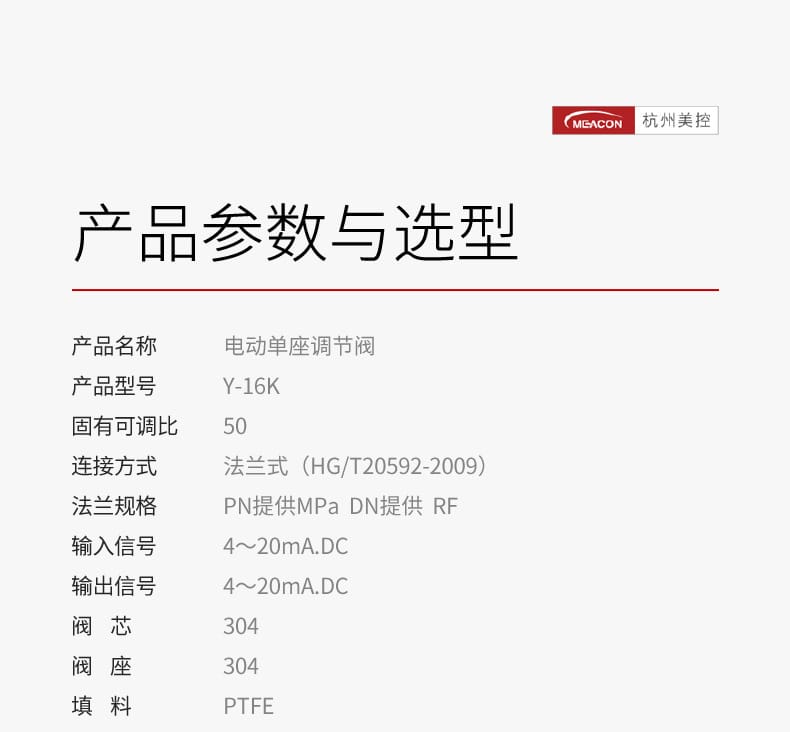

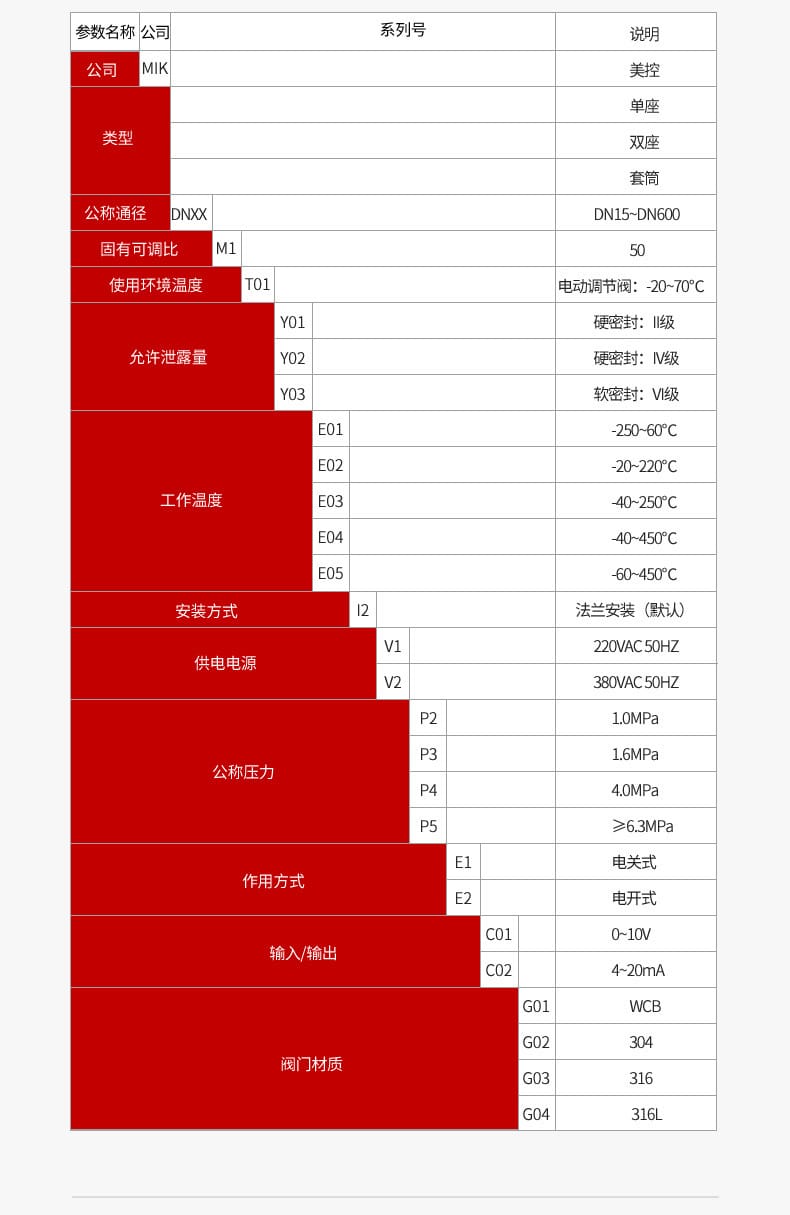

电动单座调节阀专用参数
| 参数名称 |
参数值 |
| 驱动方式 |
电机驱动 |
| 输入信号 |
4~20mA DC 或 0~10V |
| 输出信号 |
4~20mA DC |
| 供电电源 |
220VAC 50Hz 或 380VAC 50Hz |
| 使用环境温度 |
-20℃ ~ +70℃ |
| 工作温度范围 |
-250℃ ~ +450℃（根据选型配置） |
| 控制精度 |
高精度电动执行机构，可精确控制阀门开度 |
气动薄膜单座调节阀专用参数
| 参数名称 |
参数值 |
| 驱动方式 |
压缩空气驱动 |
| 弹簧压力范围 |
20~100kPa、40~200kPa、20~60kPa、60~100kPa、80~240kPa |
| 气源压力范围 |
0.14 ~ 0.4 MPa |
| 上阀盖形式 |
标准型、散热型、低温型、波纹管式 |
| 工作温度范围（上阀盖） |
• 标准型：-20℃ ~ 220℃（铸钢/不锈钢）
• 散热型：-29℃ ~ 425℃（铸钢），-60℃ ~ 450℃（不锈钢）
• 低温型：-60℃ ~ -196℃
• 波纹管式：适用于有毒有害介质 |
| 输入信号 | 4~20mA DC 或 0~10V |
| 输出信号 | 4~20mA DC |
| 无需外接电源 | 可在无电无气环境下通过机械方式调节 |
应用行业
- 化工
- 电力
- 石油天然气
- 冶金
- 轻工业
- 纺织
- 造纸
- 制药
- 食品饮料（如农夫山泉等企业应用）
- 汽车制造（如长安汽车）
- 航空航天与船舶工业（中船集团、中国航天）
- 城市基础设施与楼宇自动化（万科、可口可乐）
安装条件
- 安装位置：应安装在便于操作、维护且通风良好的场所，避免剧烈振动。
- 管道清洁：安装前需确保管道内部无焊渣、铁屑、泥沙等杂质，防止损伤阀芯或堵塞流道。

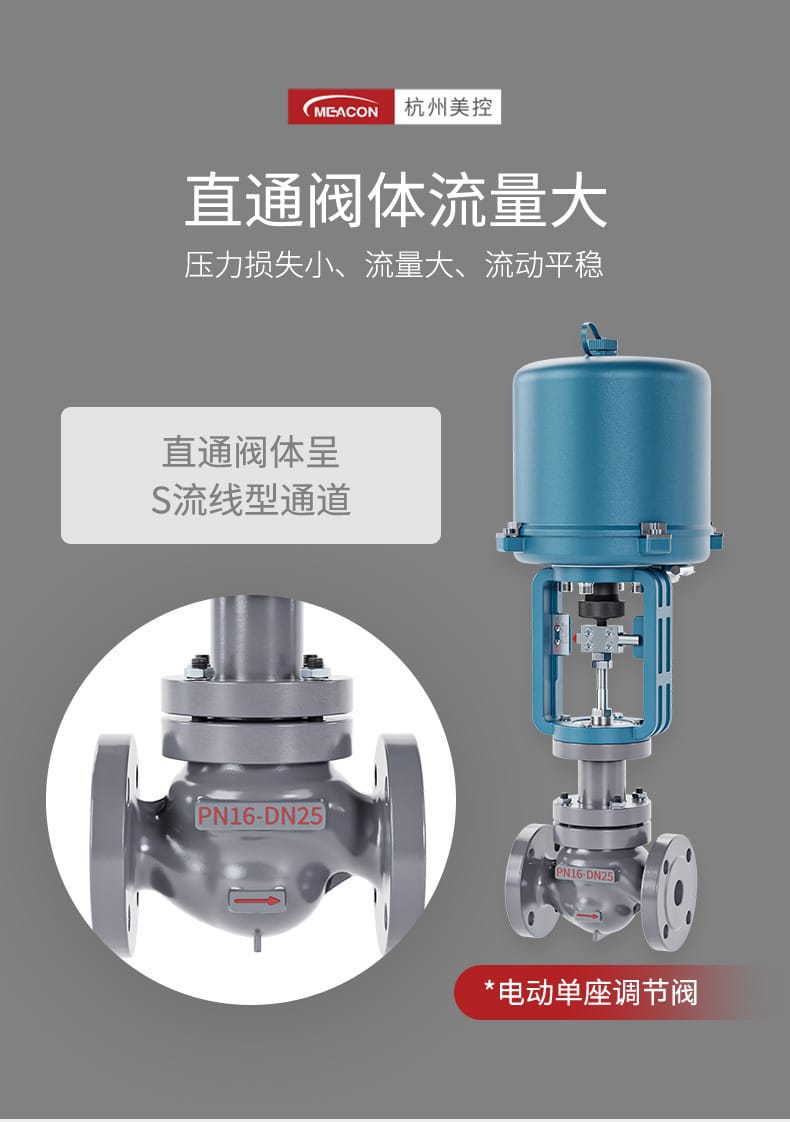

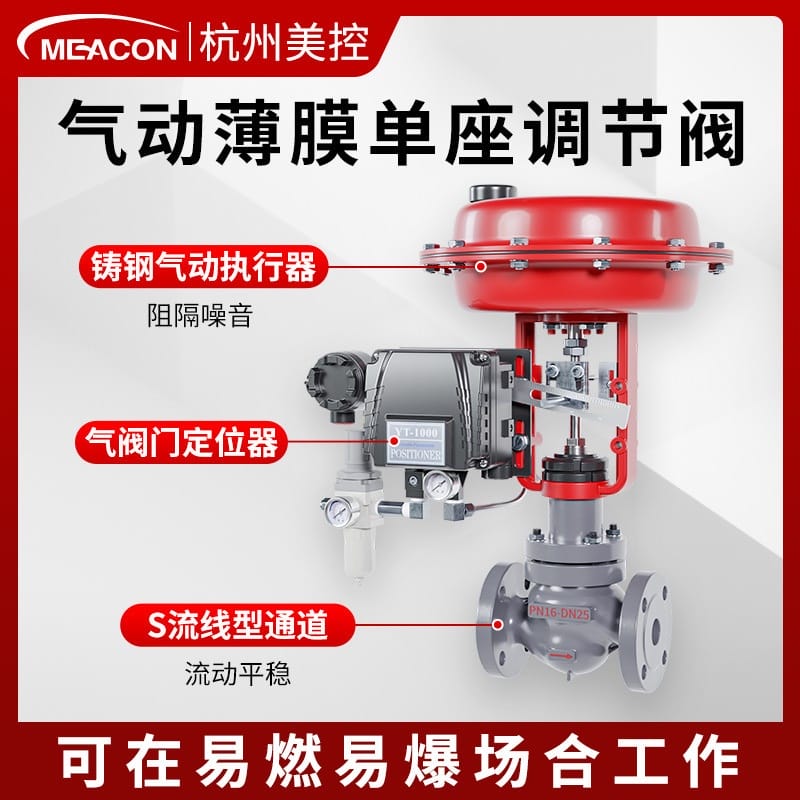

- 流向要求：直通阀体呈S型流线设计，注意介质流动方向与阀门标识一致（通常低进高出）。
- 支撑要求：大口径阀门应设置独立支架，避免管道应力影响阀门正常工作。
- 电气连接：电动型需按规范接入电源与控制信号线，推荐使用屏蔽电缆，屏蔽层可靠接地。
- 气源处理：气动型需配备洁净、干燥的压缩空气，建议加装过滤减压阀以提高稳定性。
- 环境要求：避免长期暴露于强腐蚀性气体或潮湿环境中，室外安装需采取防护措施。
注意事项
- 电缆屏蔽：电动调节阀接线时必须使用屏蔽电缆，屏蔽层应在控制柜端单点接地，防止干扰导致误动作。
- 严禁带压拆卸：维修或更换前必须切断上下游介质压力，释放阀内残余压力后再进行操作。
- 定期维护：建议每6个月检查填料密封性、执行机构动作灵活性及紧固件松动情况。
- 避免超限运行：不得超出铭牌标注的压力、温度和流量范围使用，以免造成设备损坏或安全事故。
- 防冻措施：寒冷地区冬季运行时，若介质易冻结，应采取保温或伴热措施。
- 易燃易爆环境：在危险区域使用时，须配套防爆型定位器并符合相关防爆认证要求（如CE、Ex认证）。
- 非专业人员勿拆解：结构较复杂，尤其是电动型号，需由专业技术人员进行调试与维护。
- 储存条件：长期存放应置于干燥通风库房，两端法兰封闭保护，防止灰尘进入。
资质认证：产品通过ISO9001质量管理体系认证、欧盟CE认证，并由TÜV莱茵技术监督服务（广东）有限公司检测认证，证书编号OP170412H5AU004，符合国际标准SPE-PE GB/T19001-2016。
