美控PVC快装对夹式蝶阀304不锈钢快速切断调节阀DN50 气动蝶阀

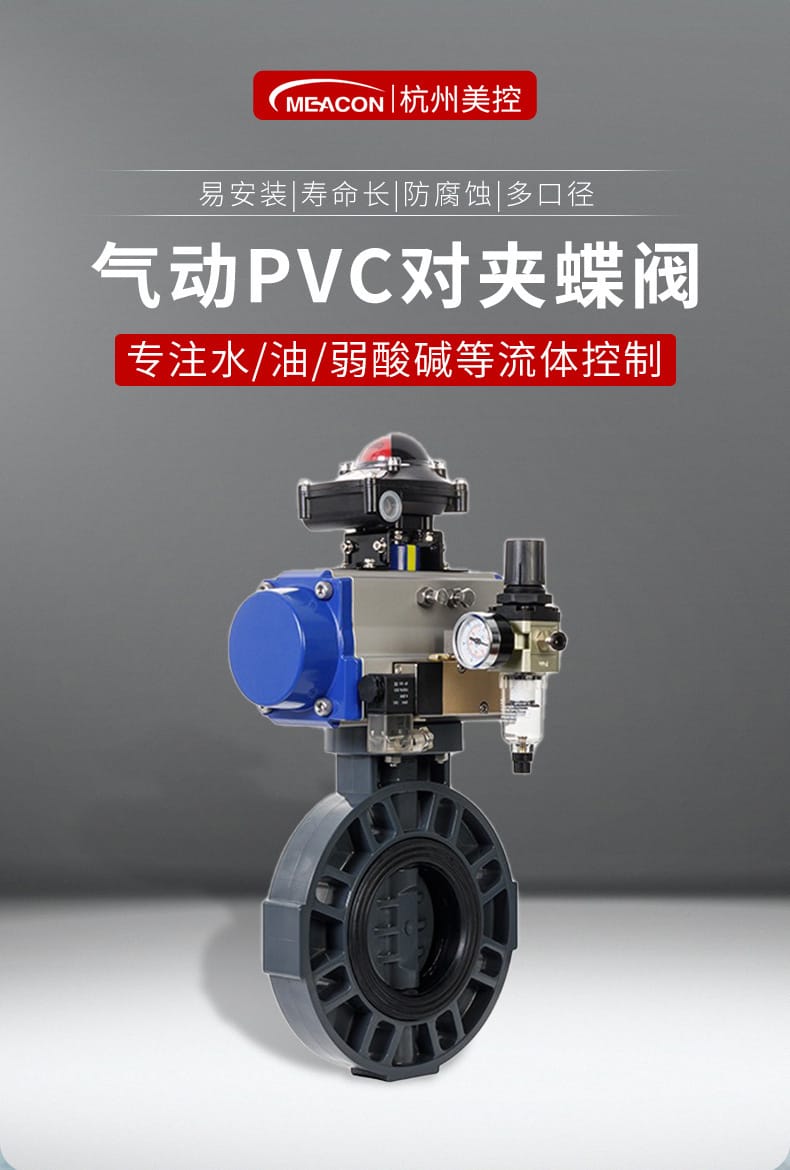

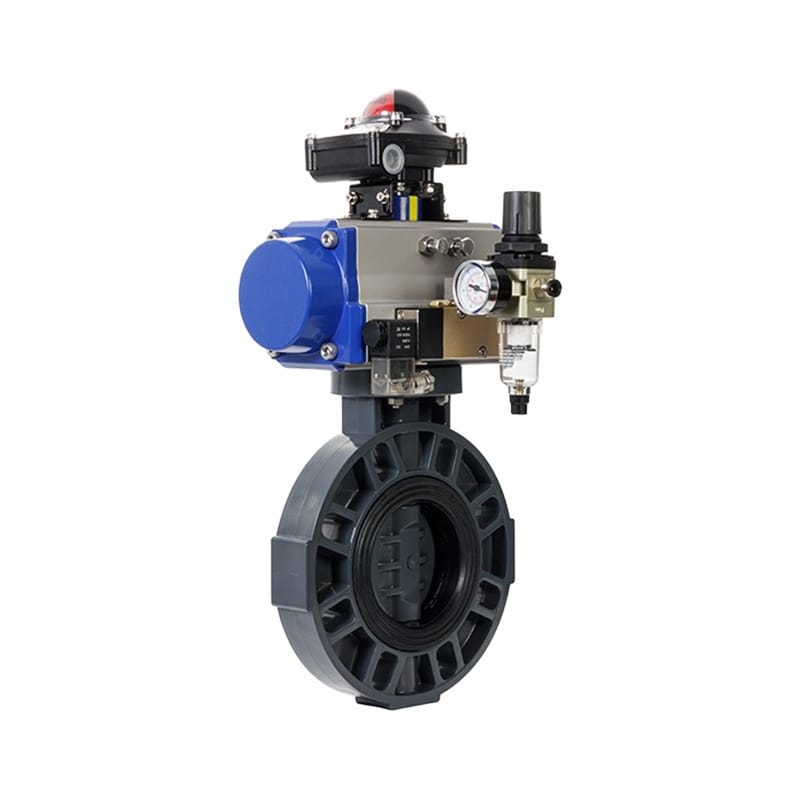

美控（MEACON，杭州美控）这台PVC快装对夹式蝶阀，主型号是DN50气动蝶阀，配气动双作用执行器与304不锈钢阀内件，装在管路上做快速切断和调节。它不是单独一个规格在卖，同一系列从DN50排到DN300共九档，每一档对应的执行器扭矩和外形尺寸都不一样。下面把这几档放在一起讲清楚，哪些部分是通用的，哪些是随口径变的，以及什么工况该选哪一档。

核心特点

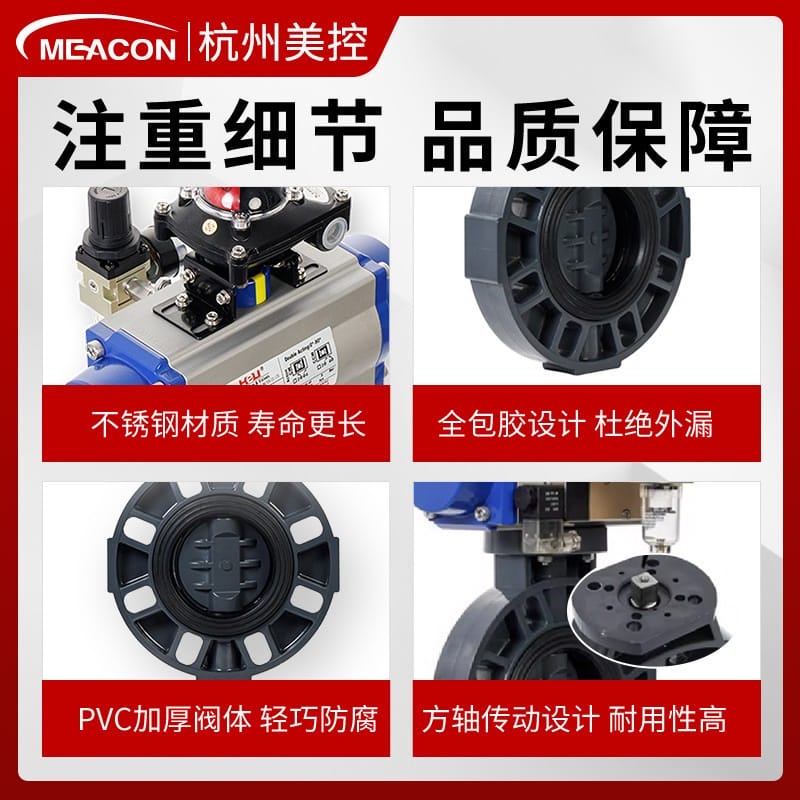

阀体走的是PVC路线，加厚注塑，重量比同口径金属阀体轻不少，搬运和托举都省力；接触介质的部分用304不锈钢，阀板、阀轴这些受力件的强度靠它撑住。这种PVC加304的组合常见于弱酸碱和含盐介质管路，耐腐蚀的钱花在阀体上，强度的钱花在阀内件上。

连接形式是对夹式：阀体自身不带法兰，夹在管道两侧法兰中间，靠几根长螺栓把法兰拉紧，阀体同时被定位和密封。这种结构的面到面长度短，DN50只有168mm，装在空间紧张的管段上比法兰式蝶阀省地方。驱动是气动双作用，两路气分别推活塞开和关，动作快，配上定位器就能接收4-20mA信号做连续调节，这也是名称里“快速切断调节阀”的由来。

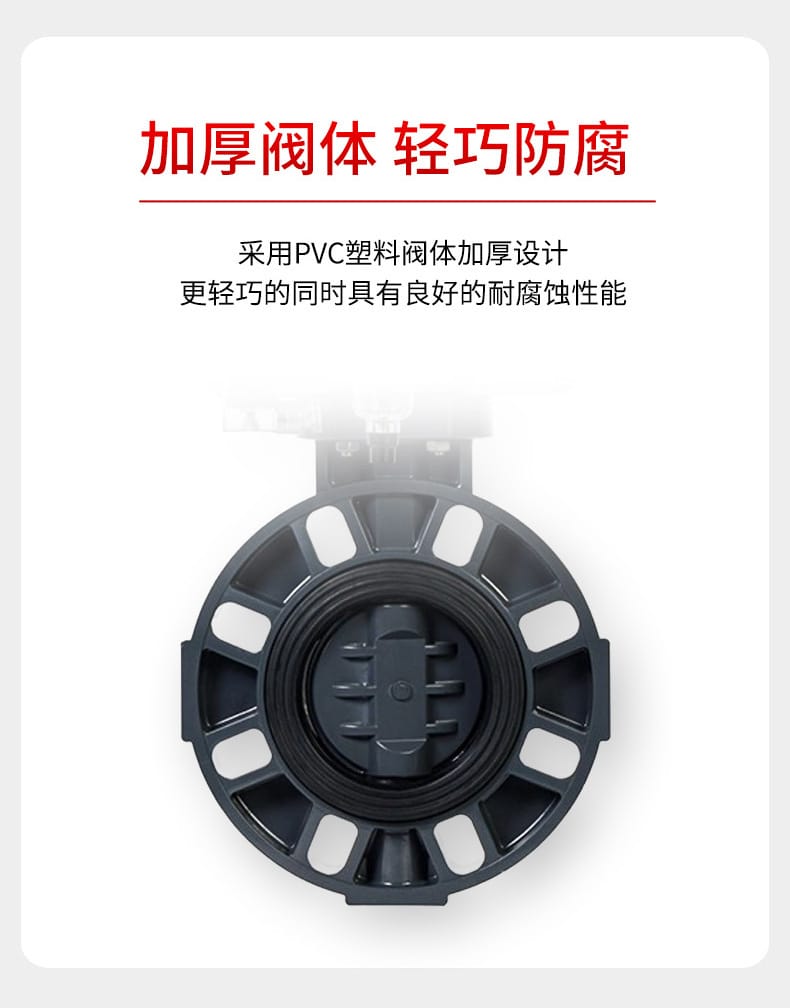

阀体加厚PVC，耐弱酸碱，同口径下比金属阀体轻。
阀内件为304不锈钢，阀板与阀轴承担介质冲刷和扭矩。

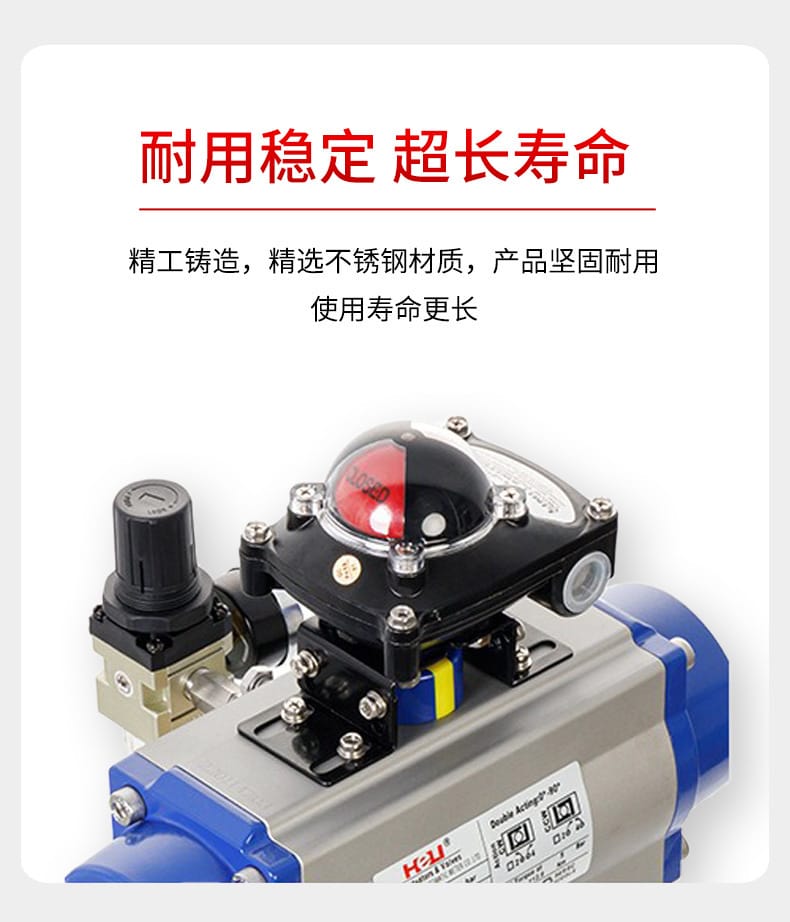

气动双作用驱动，快开快关，加定位器后转为调节阀。
通径覆盖DN50至DN300共九档，执行器扭矩逐级加大。
有防爆要求的现场可选用带防爆认证的执行器配置。

技术参数

通用部分不分口径，九档共用：

参数项	参数值
品牌	MEACON / 杭州美控
阀体材质	PVC塑料，加厚设计
阀内件材质	304不锈钢
驱动方式	气动，双作用（Double Acting）
连接方式	对夹式
适用介质	水、油、弱酸碱等流体
公称通径	DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300
配套仪表测量精度	0.5%

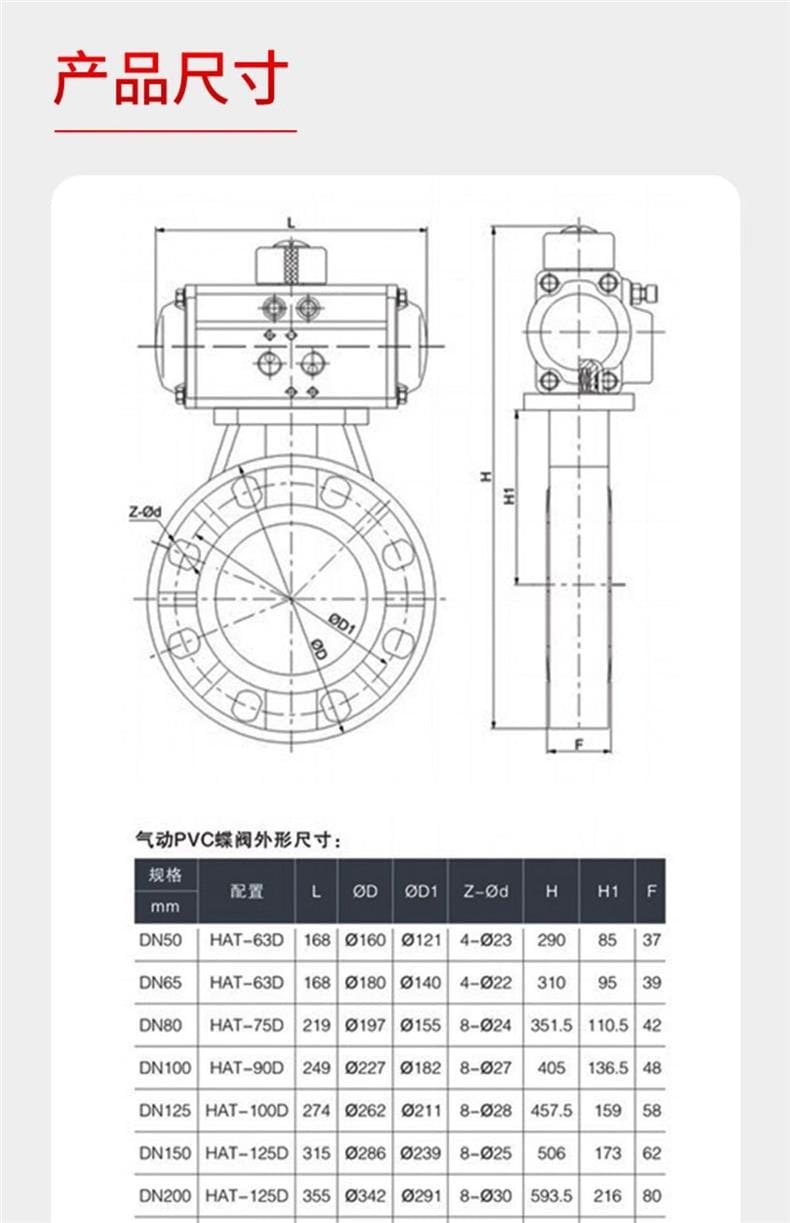

随口径变化的是执行器配置和外形尺寸，这部分必须逐档对照，尤其是L、ΦD、ΦD1和螺栓孔几列，它们决定阀能不能装进现场已有的管道法兰。表中Z-Φd表示螺栓孔数量与孔径，H为总高，H1、F为其余结构尺寸。

规格	执行器型号	L	ΦD	ΦD1	Z-Φd	H	H1	F
DN50	HAT-63D	168	Φ160	Φ125	4-Φ19	290	85	37
DN65	HAT-63D	168	Φ180	Φ145	4-Φ19	310	95	39
DN80	HAT-75D	219	Φ195	Φ160	8-Φ19	351.5	110.5	42
DN100	HAT-90D	249	Φ215	Φ180	8-Φ19	405	136.5	48
DN125	HAT-100D	274	Φ245	Φ210	8-Φ22	457.5	159	58
DN150	HAT-125D	315	Φ280	Φ240	8-Φ23	506	173	62
DN200	HAT-125D	355	Φ335	Φ295	8-Φ23	593.5	216	80
DN250	HAT-145D	417	—	—	—	—	—	—

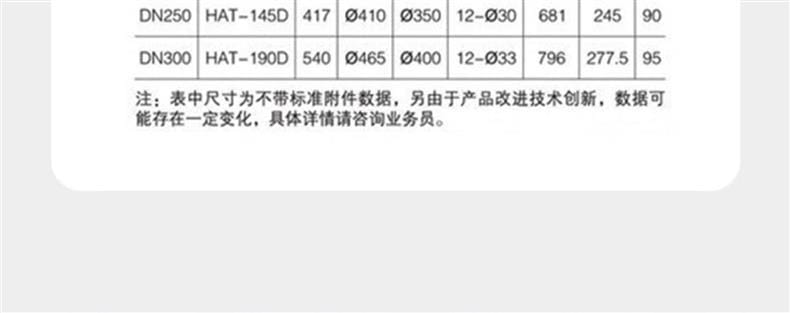

单位均为mm。DN50与DN65共用HAT-63D，两者结构长度一样，区别落在法兰外径和螺栓孔中心圆上；DN150与DN200共用HAT-125D，说明这一档执行器的扭矩同时覆盖两个口径。DN250、DN300两档的外形尺寸与执行器配置在这批资料中没有给全，做这两个规格时按厂家图纸确认。螺栓孔有一处规律：DN50、DN65为4孔，从DN80起升为8孔，DN125以上孔径也由Φ19加大到Φ22、Φ23。

应用行业

适用行业基本由“PVC阀体加304不锈钢内件、走水与油和弱酸碱介质”这个组合决定。水处理和给排水是最常见的场景，自来水支管、循环水、工艺水的通断都用得上；化工与电镀行业里，酸碱性不强的药液、清洗液、含盐废水管路上用得较多；环保污水处理的加药与回流管路同样适用。中央空调和暖通循环水系统里，DN50到DN100这几档用量集中，原因是对夹结构省空间，气动动作又比电动快。

水处理与给排水：支管切断、循环水通断。
化工电镀：弱酸碱药液、清洗液的开关与调节。
环保污水：加药、回流、排放管路的控制。
暖通空调：循环水系统的通断与流量调节。

反过来，强酸强碱和含硬质颗粒的磨损性浆液不在它的适用范围里，介质的化学性质这一关要先过，过关之后再谈口径和执行器。

安装条件

对夹式的安装前提是管道两侧已经有法兰，而且法兰螺栓孔要和上表的ΦD、ΦD1、Z-Φd对得上。阀体本身不承力，两侧法兰的平行度和同轴度要够，否则夹紧后PVC阀体容易受力变形。管径大于DN150的场合，建议在阀两侧加管道支撑，别让阀体承担管道重量。

气动驱动意味着现场要有稳定气源，双作用执行器还要配两位五通电磁阀或定位器来控制进气方向。气源需要经过干燥和过滤，含水含尘的气体进去，活塞密封件的寿命会明显缩短。

确认管道法兰规格与所选口径的ΦD、ΦD1、螺栓孔数量一致。
将阀体置于两法兰之间，阀板转到全开位置再推入，避免划伤密封面。
穿入长螺栓，对角交替、分两到三次均匀拧紧，不要一次拧死。
连接气路，接通电磁阀或定位器，通气试动作两个来回。
按上表H值预留执行器上方空间，留出拆装与手动操作余量。

注意事项

拧螺栓是这类阀最容易出问题的一步。PVC阀体的承压面不如金属，对角均匀拧紧的道理就在这里，单侧猛拧会把阀体压出裂纹，等打压时才发现就麻烦了。

介质温度不能超出PVC阀体允许范围，高温管路不要选这一款。
首次打压试验应缓慢升压，观察法兰夹紧面有无渗漏。
长期小开度节流会冲刷阀体和密封，调节工况尽量避开。
大口径快速切断要留意水锤，必要时延长关闭时间或加缓冲。

还有一点跟介质有关：PVC对有机溶剂的相容性差异很大，介质里含溶剂、酮类、芳烃时，先查材质相容性再定，不能只凭“耐腐蚀”三个字下单。

选型指南

口径一般按管道通径走，不做缩径，真正需要琢磨的是执行器档次和实际工况的匹配。DN50和DN65同样配HAT-63D，结构长度都是168mm，如果管道法兰已经固定，就按ΦD和ΦD1这两个尺寸对号入座，别只看通径。这两档加上DN80动作轻快，适合加药、取样、支管通断这类频繁开关的小管路。

DN80到DN100配HAT-75D和HAT-90D，用于车间工艺管和循环水支干管，属于中小口径里兼顾响应速度和密封的区间。DN125到DN200是主工艺管路和总回水的区间，执行器跳到HAT-100D和HAT-125D，其中DN150与DN200共用HAT-125D，选DN200时按管道实际压差核算一下扭矩余量，压差大、动作频繁的场合更要算。DN250配HAT-145D，适合大口径、动作频率不高的总管切断。
